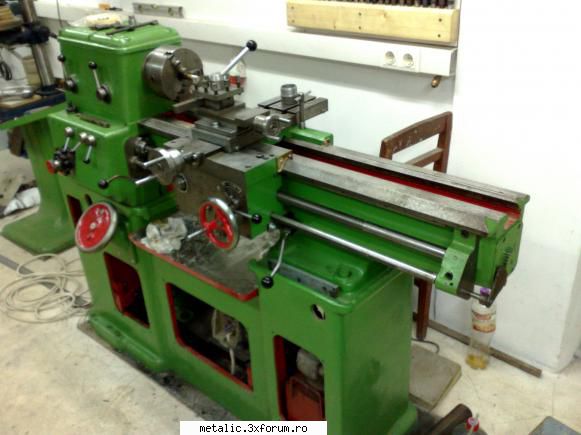

Prezint si eu strungul pe care-l detin, modelul KART E2N de productie maghiara.
Este un strung de precizie de marime medie cu lungimea batiului intre varfuri de 750mm,
universal de 160mm cu avans longitudinal si transversal, cutie de viteze NORTON si are lipsa papusa mobila care este actualmente in constructie.
40.8KB
_______________________________________
|
|
| pus acum 12 ani |
|
|
barosul
MESTER
Din: bacau
Inregistrat: acum 12 ani
Postari: 94
|
|
In activitatea mea de intretinere masini unelte am mai intalnit strunguri de tipul E3N produse de aceasi firma care nu aveau papusa mobila din fabricatie.
Probabil ca producatorul a facut si strunguri pentru strunjiri dedicate care nu aveau nevoie de papusa mobila.La interprinderea unde am lucrat cand au fost aduse din ungaria au venit 2 asemenea exemplare.
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
 Din: neant
Inregistrat: acum 12 ani
Postari: 808
|
|
|

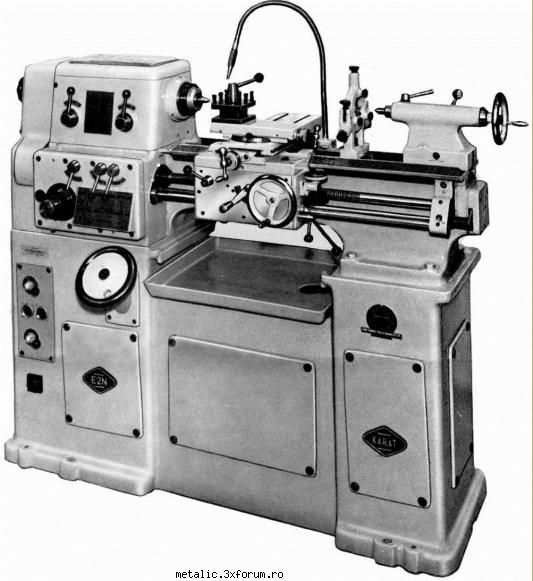

| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Posibil ca si sttrungul meu sa fi fost fara papusa mobila dar logic ar fi fost sa nu aibe lineta, ori aceasta o are in dotare....
In orice caz eu acum ii construiesc una dupa schitele din cartea tehnica.
_______________________________________
|
|
| pus acum 12 ani |
|
|
barosul
MESTER
Din: bacau
Inregistrat: acum 12 ani
Postari: 94
|
|
Afost doar o parere ,ca caz concret am spus mai sus ca am intalnit la E3N de la acelasi producator.
|
|
| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Poze cu noul portcutit MULTIFIX A montat pe strungul KART E2N.
41.2KB
Modificat de radu cnc (acum 12 ani)
_______________________________________
|
|
| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Am reusit sambata sa frezez gaura in papusa mobila si gaura unde vine sistemul de blocare al axului papusii mobile.
Poze maine...
_______________________________________
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 12 ani
Postari: 808
|
|
De abia astept sa vad cum a iesit si cum arata sistemul de blocare a pinolei. Cat a durat toata tarasenia, de cand l-ai turnat si pana acum?
|
|
| pus acum 12 ani |
|
|
barosul
MESTER
Din: bacau
Inregistrat: acum 12 ani
Postari: 94
|
|
Cel mai mult cred ca a durat timpul de inbatranire al fontei.
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 12 ani
Postari: 808
|
|
Pai da, de cand s-a apucat sa o proiecteze... Vreau sa evidentiez pasiunea si rabdarea lui Radu. Si cand te gandesti ca cineva a dat (probabil) piesa respectiva la fier vechi pe echivalentul a 3-4 beri. Si eu cand am luat strungul, cu greu s-a hotarat omul sa-mi dea si sistemul de fulii. De abia dupa ce am incarcat in masina strungul si eram gata de plecare s-a imbunat si a scos si piesa din sopron. Daca i-as fi negociat pretul nu cred ca ar mai fi "gasit" si fuliile. Nu stiu ce m-as fi facut pentru ca piese se pare ca nu se mai gasesc de fel.
|
|
| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Nu am putut sa-mi tin promisiunea dar se pot vedea la http://ruian.ro/galerie
In legatura cu papusa mobila am demarat proiectul cu vreo trei ani in urma, cand eu am luat strungul am avut norocul sa aibe si cartea tehnica cu schitele tehnice si am putut vedea cum a aratat.
A urmat realizarea piesei din lemn si am dat-o la turnat, dupa cateva saptamani am mers si am luat piesa turnata.
A urmat o perioada cand am dus-o in fabrica si cand se putea mai prelucram cate ceva la ea, pana am ajuns la etapa de gaurire.
Atunci a trebuit sa astept pana am reusit la atelier sa instalez trifazicul, am cumparat freza si m-am dedicat o vreme ei, dupa aceea a venit vremea strungului pana i-am adaptat motor, realizare cuplaj, cumparare convertizor de frecventa ca sa-l pot controla usor si deabia atunci a urmat gaurirea si restul l-am mai prezentat.
Va urma...
_______________________________________
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 12 ani
Postari: 123
|
|
barosul a scris:
Cel mai mult cred ca a durat timpul de inbatranire al fontei. |
La piesele mici, in regim de unicat, se face de regula detensionare in cuptoare specializate si nu se asteapta imbatranirea (detensionarea) naturala, care poate dura un an sau chiar mai mult. Totusi, avand in vedere ca prelucrarea efectiva la exterior a durat cam trei ani - dupa cum spune autorul - se putea renunta la detensionarea artificiala.
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Pentru siguranta mai am un corp de papusa turnat, in case off...
_______________________________________
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 12 ani
Postari: 808
|
|
Foarte frumos (am vazut pozele). Cum ati reusit sa fixati papusa pe batiu si sa o avansati in borstanga fara sa aiba joc?
|
|
| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Am folosit talpa papusii mobile stransa sa alunece fara joc si asa am realizat fixarea pentru prelucrare, in plus de asta la modelul meu de papusa ghidajul este prismatic.
_______________________________________
|
|
| pus acum 12 ani |
|
|
prince_igor
Membru nou
Inregistrat: acum 12 ani
Postari: 2
|
|
radu cnc a scris:
Poze cu noul portcutit MULTIFIX A montat pe strungul KART E2N. |
Salut Radu.
Hand scrapingul bate la vedere.
|
|
| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Nu este meritul meu, asa am cumparat utilajul.
Este in stare buna avand in vedere varsta lui, si cand te gandesti ca inainte de al cumpara si al pune la punct a stat ani de zile afara, ce-i drept acoperit cum s-a putut.
_______________________________________
|
|
| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|

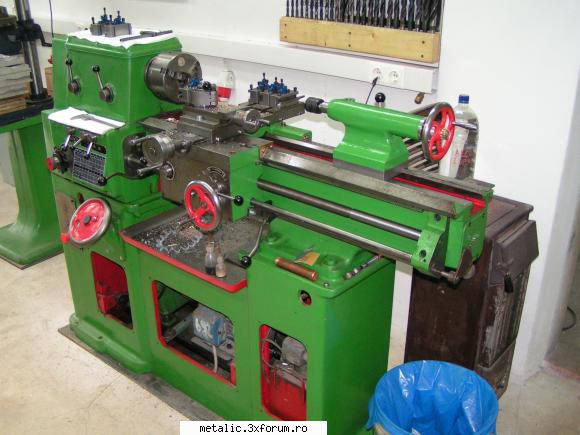

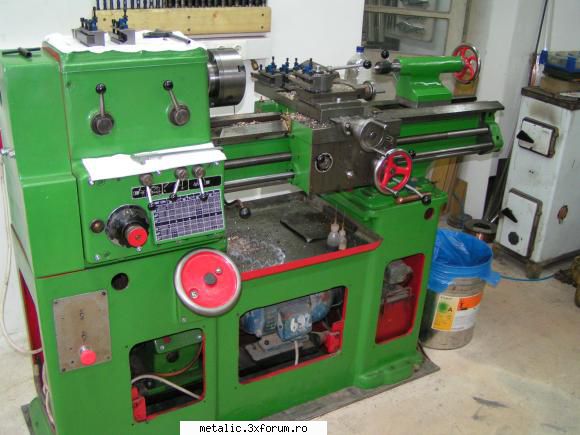

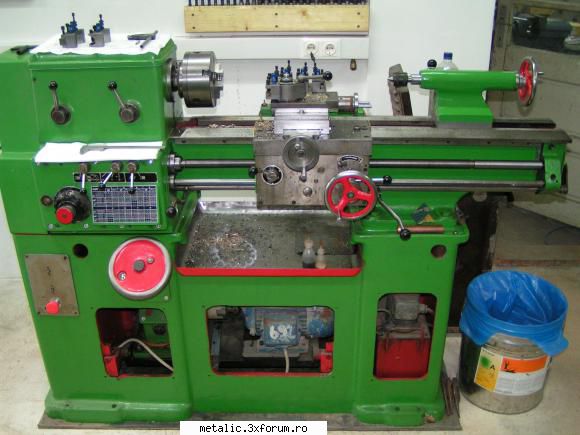

Postez poze cu papusa mobila...
46.2KB
_______________________________________
|
|
| pus acum 11 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Poze ...
45.6KB
_______________________________________
|
|
| pus acum 11 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
poze...
46.8KB
_______________________________________
|
|
| pus acum 11 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
poze...
39.2KB
_______________________________________
|
|
| pus acum 11 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
poze...
44.4KB
_______________________________________
|
|
| pus acum 11 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
poze ...
41.2KB
_______________________________________
|
|
| pus acum 11 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Am reconditionat si lineta...
54.6KB
_______________________________________
|
|
| pus acum 11 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 12 ani
Postari: 808
|
|
Strungul tau se pare ca a avut si dispozitiv de strunjiore conic!? Ce se vede in capatul patului este parte din prinderea dispozitivului? Ai cumva si restul dispozitivului?
Cred ca este o placere sa lucrezi pe el. Cum sta la capitolul precizie? Ai avut ocazia sa-l testezi pe toata lungimea de prelucrare?
|
|
| pus acum 11 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
Nu are dispozitiv de strunjire conica, ceea ce se vede este un suport pe care se monta cred un suport pentru desene.
Am lucrat pe lungime de 200mm si am o conicitate de 0.04mm. Nu am mai recurs la corectari deocamdata, la piese scurte ceea ce prelucrez de obicei nu ma deranjeaza.
Poze lineta...
38.8KB
_______________________________________
|
|
| pus acum 11 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
|
|
poze...
36.6KB
