forumul prelucratorilor prin aschiere / Proiecte / chestii pentru filetat
Autor
Mesaj Pagini: 1
sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343

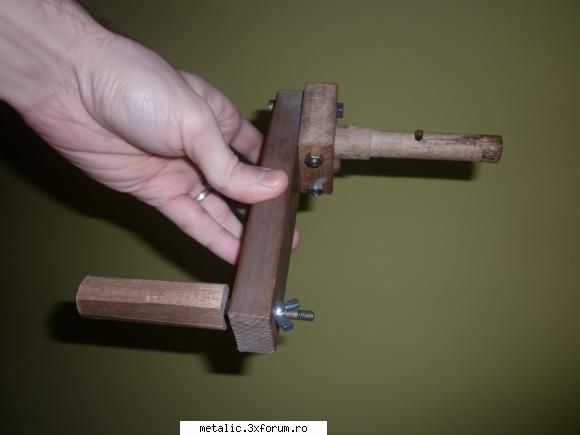

manivela pentru filetat manual:


asta e "convertizorul " meu, turatie foarte variabila, de la 60 rpm in jos, ultima descoperire in domeniu, l-am facut intr-o ora, cred.
am un strung Tos MN80, care are in  capatul axului doua " crestaturi" de 6 mm, in care intra tija transversala. e prototip, trebuie sa fac alta manivela , cu gaura longitudinala de minim 6 mm. am urmat si eu o recomandare, ideea este veche...
o folosesc la filetat, cu un cutit ascutit in stilul asta:
e vorba de chestia din partea de jos a paginii
am facut filet M10/1,5 pe lungime strict cat o piulita, pentru un minipolizor. si, culmea, a iesit mai bine decat cu o filiera

chestii pentru filetat manivela pentru filetat asta " meu, turatie foarte variabila, rpm jos,

17.8KB

Modificat de sorin renato (acum 12 ani)

_______________________________________
Tos MN80a full option
pus acum 12 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343

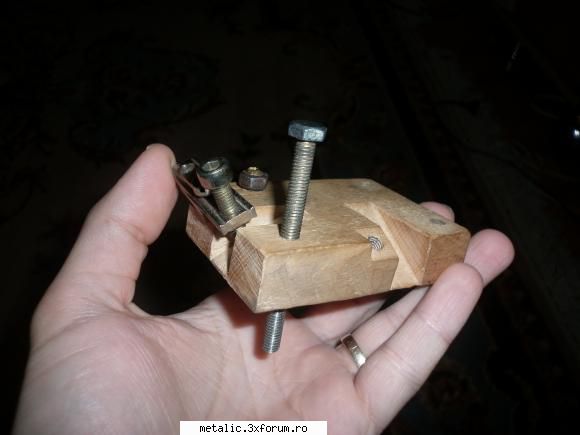

dispozitivul pentru ascutit cutite, arata ca naiba, insa , iarasi, e un prima incercare. isi face treaba cum trebuie. il folosesc cu o piatra de honuit, patrata de 10/10 mm, din carbura de siliciu, cu ulei

chestii pentru filetat pentru ascutit cutite, arata naiba, insa iarasi, prima incercare. isi face

22.8KB

Modificat de sorin renato (acum 12 ani)

_______________________________________
Tos MN80a full option
pus acum 12 ani

cnc-3000
Administrator

Din: neant
Inregistrat: acum 13 ani
Postari: 808

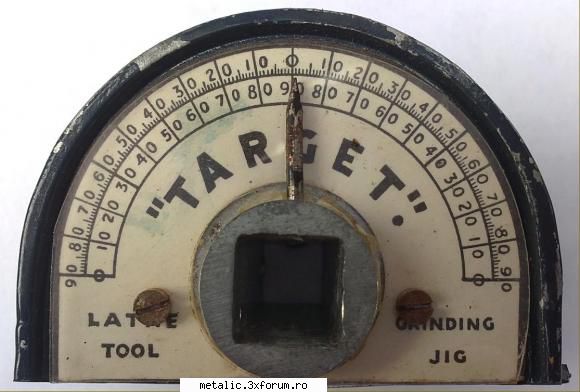

Foarte interesant dispozitivul de ascutit. De mult timp rumeg cum sa fac ceva de acest gen insa reglabil.

chestii pentru filetat foarte interesant ascutit. mult timp rumeg cum fac ceva acest gen insa

39.6KB
pus acum 12 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343
pai, e foarte reglabil. cele doua suruburi asta fac( de fapt sunt trei, cel care tine cutitul are si el  acest scop)
cred ca sabloanele de unghiuri  prezentate in link-ul dat sunt mai lejer de folosit, parerea mea.

_______________________________________
Tos MN80a full option
pus acum 12 ani

djseba
MESTER

Inregistrat: acum 12 ani
Postari: 88
de filetat nu am nimic de zis findca multumesc lui Dumnezeu nu am probleme de genu ( trebuie doar sa fac sa ma formez si trebuie sa invat sa fac mici mici si fine.... ) de ascutit eu as putea sa ma plang de polizor in rest cutitele imi ies din ochi si mana libera (dar si la asta mai am de lucru)
pus acum 12 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343
pai ca sa iasa un filet mic si fin trebuie sa fie foarte bine ascutit cutitul, si dispozitivul ala e supereficient in scopul asta . eu am verificat unghiul de 60 de grade al cutitului cu sabloanele de filet metric si pe filetul de la axul strungului. credeam ca l-am nimerit, insa are doar 58 de grade. am facut rost de un microscop de masurare IOR si acum ma chinui sa fac un sablon de 60 de grade.

_______________________________________
Tos MN80a full option
pus acum 12 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343
azi am facut si sablonul de 60 de grade, din tabla de alama de 1,5 mm, latime 10mm. am prins fasia de tabla peste o bara de hss de 7 mm si am folosit o freza disc de 1,2 mm ca sa tai v-ul. m-am bazat pe " raportorul"  strungului meu, Tos MN80a ca sa tai unghiul respectiv, si bine am facut , a iesit exact 60 de grade, masurat cu un microscop de masurare IOR MM1

_______________________________________
Tos MN80a full option
pus acum 12 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343
se poate muta topicul la " proiecte"? cred ca se potriveste mai bine acolo. mersi

administrator: cu cea mai mare placere

_______________________________________
Tos MN80a full option
pus acum 12 ani

cnc-3000
Administrator

Din: neant
Inregistrat: acum 13 ani
Postari: 808
POZEEE!!

In link-ul postat am vazut ca este descris ca un dispozitiv pentru honuit taisul. Insa acum imi dau seama ca se poate folosi si pe polizor Buna treaba!
pus acum 12 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343

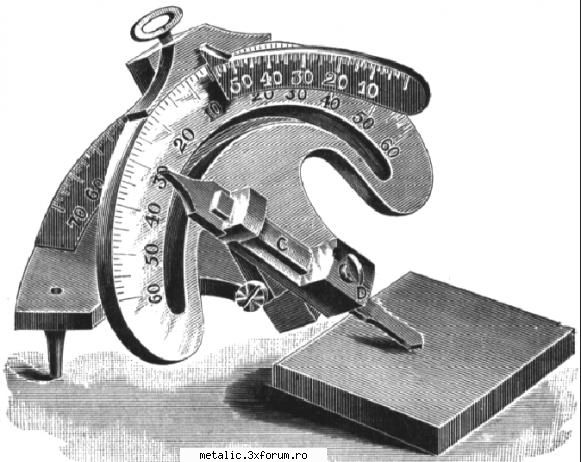

o varianta veche ( si mult mai " maleabila" de dispozitiv pentru ascutit diferite scule

chestii pentru filetat varianta veche mult mai " dispozitiv pentru ascutit diferite scule

54.5KB

_______________________________________
Tos MN80a full option
pus acum 12 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343

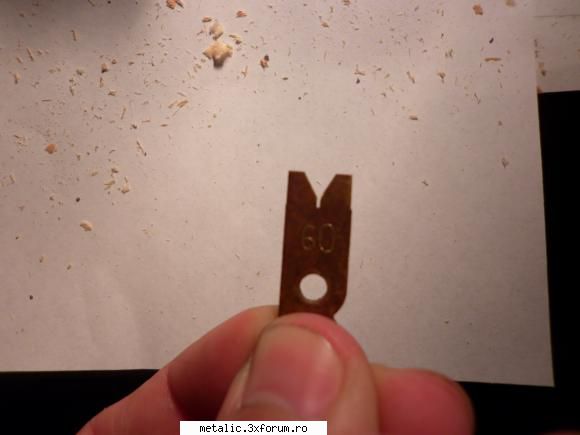

tot o chestie pentru filetat: sablon de 60 grade, facut cu o freza disc de 0,7mm utilizand raportorul strungului. a iesit foarte precis( am un microscop de masurare MM1 facut de IOR)
urmeaza sa fac (din alama, acum ma folosesc de unul din carton) un sablon de 30 de grade pentru alinierea cutitului cu universalul. e vorba de un unghi exterior, nu unul interior, cu care verific unghiul cutitului.

chestii pentru filetat tot chestie pentru filetat: sablon grade, facut freza disc 0,7mm utilizand

21.5KB

_______________________________________
Tos MN80a full option
pus acum 12 ani

cnc-3000
Administrator

Din: neant
Inregistrat: acum 13 ani
Postari: 808
Buna treaba. Gasisem in targ un set de doua astfel da sabloane facute de fabrica la pretul de 50ron la prima strigare. Adevarul este ca satisfactia este mult mai mare cand le faci cu mainile tale.
pus acum 12 ani

Dan57
MESTER

Inregistrat: acum 13 ani
Postari: 16

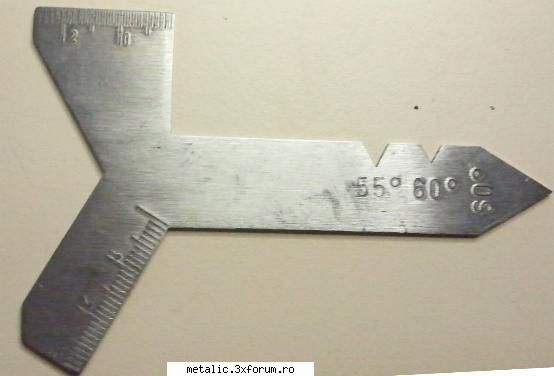

Cred ca mai bine ar fi sa se achizitioneze un asemenea dispozitiv care nu costa prea mult si se gaseste la Rocast.

chestii pentru filetat cred mai bine asemenea dispozitiv care costa prea mult gaseste rocast.

19.6KB
pus acum 12 ani
