Am reusit in sfarsit sa realizez un mic motor cu abur. Este cel mai simplu motor cu abur care se poate face pentru ca nu are prea multe piese in miscare, admisia si evacuarea se face prin miscarea cilindrului in jurul unei axe centrale in felul asta pozitionandu-se aupra gaurilor de admisie si evacuare. De aici si denumirea de motor cu abur oscilant
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Si un scurt videoclip cu el in functiune folosind aer comprimat:
pus acum 12 ani
cnc77hobby
Membru nou
Din: Calarasi
Inregistrat: acum 12 ani
Postari: 6
Felicitari pentru realizarea ta, daca te intereseaza sa lucrezi si altceva , iti pot da un plan metric pentru un motor cu 2 cilindrii oscilanti.
Eu l-am facut si iti spun ca nu este foarte complex de realizat, in schimb este frumos si iti ofera o mare satisfactie.
Uite-l aici:
Bafta
Modificat de cnc77hobby (acum 12 ani)
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Este incredibil motorasul dvs! Este cumva cu schimbare de sens? Imi place ca merge si porneste la turatii foarte mici si fara ajutor, avantajul ca are doua pistoane decalate la 180grade. Ma gandeam ca la urmatorul motor sa folosesc solutia consacrata cu sertaras. Sper ca iarna asta sa am timp si de hobby. Multumesc pentru oferta, daca o sa ma hotarasc asupra lui o sa apelez la dumneavoastra. Numai bine!
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Inca un clip cu functionarea motorului de data aceasta folosind abur (in loc de aer comprimat) Doar este un "motor cu abur", nu?
pus acum 12 ani
alien1835
Membru nou
Inregistrat: acum 11 ani
Postari: 1
cnc77hobby a scris:
Felicitari pentru realizarea ta, daca te intereseaza sa lucrezi si altceva , iti pot da un plan metric pentru un motor cu 2 cilindrii oscilanti.
Eu l-am facut si iti spun ca nu este foarte complex de realizat, in schimb este frumos si iti ofera o mare satisfactie.
Uite-l aici:
Bafta
Am si eu o intrebare, asa ca de necunoscator, crezi ca acest motor prezentat de tine ar avea forta sa invarta un mic generator? De exemplu un dinam?( pentru cei ce nu stiu in momentul in care exista un consumator pe dinam, acesta se invarte mai greu producand acel curent necesar). Defapt am doua intrebari, asta e pentru toata lumea ce mai are cunostinte in domeniu, este o mini turbina cu aburi mai eficienta ca un motor ? Multumesc!
pus acum 11 ani
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
@ cnc77hobby : va rog sa detaliati cum ati facut arborele cotit la celalalt motor prezentat pe youtube. interesanta metoda!
Modificat de sorin renato (acum 11 ani)
_______________________________________ Tos MN80a full option
pus acum 11 ani
cnc77hobby
Membru nou
Din: Calarasi
Inregistrat: acum 12 ani
Postari: 6
Salutare si La multi ani,

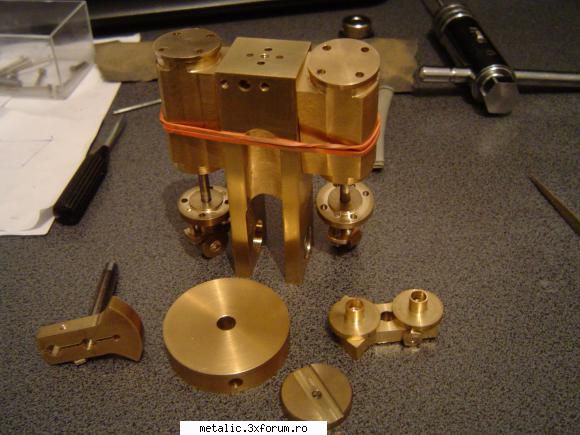

O luam in ordine, pt Alien, motorul poate propulsa o barca tipica pentru motoarele cu abur de pana la 1,5 metri, si da, poate antrena un mic dinam, are cuplu destul de mare pentru dimensiunile lui. Sorin, arborele cotit este facut din bucati, conform planului dupa care am lucrat, atasez cateva poze sa intelegi mai usor ce si cum, sper sa fie usor de inteles.
Site-ul este infectat, rog administratorul sa rezolve problema.
administrator: daca va referiti la site-ul 99poze.ro am observat si eu aceasta problema. Folositi un alt site de gazduire poze, nu am nici o capacitate/putere de a interveni asupra site-ului mentionat mai sus.
47.9KB
pus acum 11 ani
cnc77hobby
Membru nou
Din: Calarasi
Inregistrat: acum 12 ani
Postari: 6

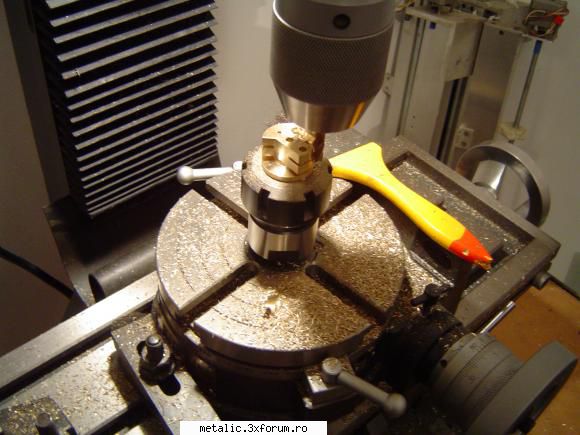

Alta ..
44KB
pus acum 11 ani
cnc77hobby
Membru nou
Din: Calarasi
Inregistrat: acum 12 ani
Postari: 6
De la capatul acestei tije se face antrenarea prin intermediul unui tub cu arbore interior ce sefixeaza separat de motor pe corpul barcii.
42.8KB
pus acum 11 ani
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
nu, ma refeream la " french twin steam engine", un motor foarte aratos. la 1:34. ce materiale ati folosit, alama sau bronz, pentru lagare?
_______________________________________ Tos MN80a full option
pus acum 11 ani
cnc77hobby
Membru nou
Din: Calarasi
Inregistrat: acum 12 ani
Postari: 6
La mine sare Kaspersky in sus cand deschid pagina asta si zice cam asa ) cica site-ul contine malicious software.
Sorin- Asta este un motor oscilant, French twin este celalalt din link-ul youtube postat mai sus, in total cam astea ar fi motoarele cu abur facute de mine, restul sunt cu combustie interna si nu sunt postate nicaieri, deci nu am inteles la care te referi.
P.S. Am acum un proiect destul de ambitios la care lucrez, cand mai avansez si gasesc si timpul disponibil o sa postez cat de detaliat pot evolutia lucrarii.
Stima.
administrator: imi pare rau! Stiu ca 99poze.ro are ceva virusi de aceea am inceput sa incarc pozele pe flickr.com Spor la treaba!
pus acum 11 ani
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
la French twin, la minutul 1: 34 este prezentat arborele cotit in stadiu intermediar de executie, daca nu ma insel. o tija de inox care urmeaza sa fie retezata in doua locuri, nu? piesele componente ale axului sunt alamite sau cositorite?
_______________________________________ Tos MN80a full option
pus acum 11 ani
cnc77hobby
Membru nou
Din: Calarasi
Inregistrat: acum 12 ani
Postari: 6

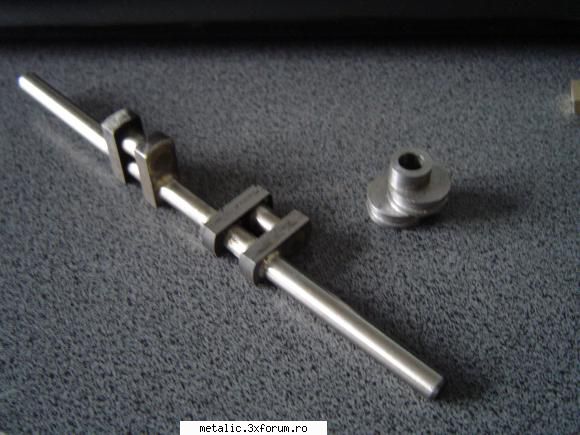

Daca te referi la asta, da este facut din bucati si este sudat cu electrod de argint dupa care am inlaturat tijele de centrare, normal asa trebuie executat conform planului, pana la urma n-am fost multumit de el si i-am adus modificari in sensul ca are si contragreutati cel de pe motor, nu am nici o poza la indemana dar o sa caut.
