aduc in atentia colegilor microscopul de masurare construit de IOR , model MM1.
precizie de masurare 1 sutime de mm si 20 de minute de grad
_______________________________________
Tos MN80a full option
|
|
| pus acum 11 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
si impricinatul
20.2KB
_______________________________________
Tos MN80a full option
|
|
| pus acum 11 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|

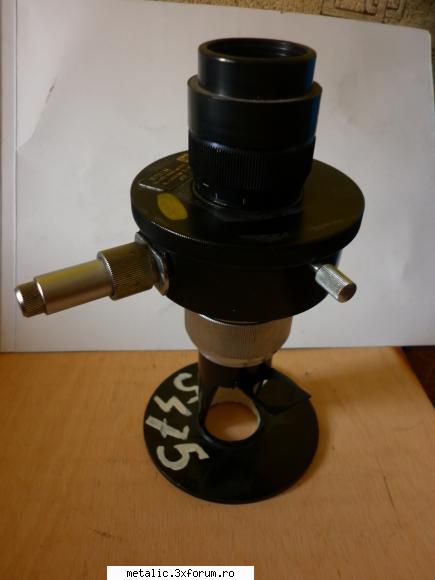

vedere catre baza care se aseaza probabil pe un suport, suport sub care se aseaza obiectul de masurat. ar trebui sa aiba o lampa micuta, are nevoie de lumina multa
22.6KB
_______________________________________
Tos MN80a full option
|
|
| pus acum 11 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|

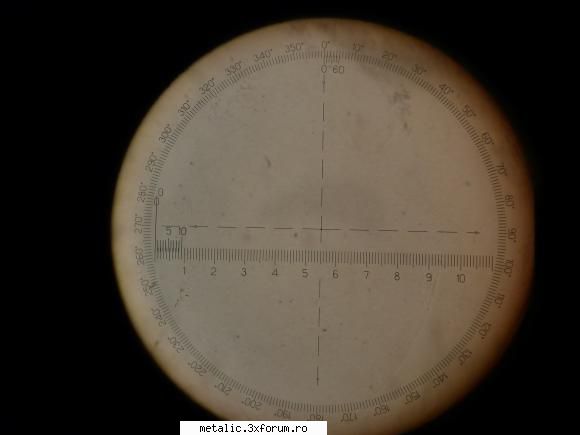

imaginea reticolului sau ce se vede cand bagi ochiul in microscop.
raportorul se poate roti complet, 360 de grade, fata de piesa. vernierul raportorului, vizibil in dreptul diviziunii 0 grade , se misca doar in lateral, impreuna cu vernierul riglei, deci citirea se face doar in pozitia aceasta.
rigla de masurare , de 11 mm lungime se misca spre dreapta 1 mm fata de piesa. vernierul riglei se misca pe toata lungimea riglei. vernierul masoara sutimile de mm. rigla este insciptionata pe acceasi sticla cu raportorul, rotirea raportorului determina rotirea riglei. vernierul riglei insa este fix, nu se roteste.
exista niste marcaje de aliniere, in centru un cerc micut si niste semne = la 0, 90, 180, 270 grade
16.7KB
_______________________________________
Tos MN80a full option
|
|
| pus acum 11 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|

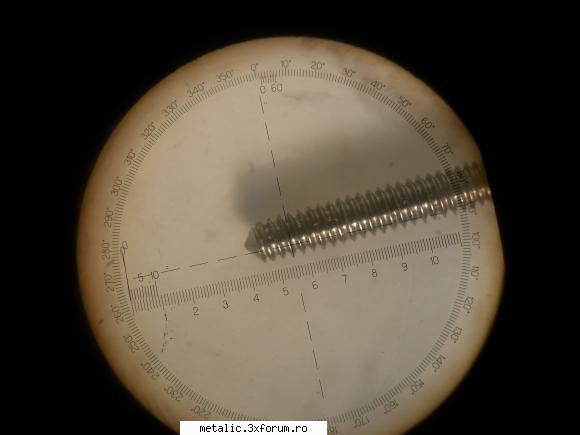

o imagine a unui tarod de formare, sectiune triunghiulara, M 1,6, fabricat in germania, rectificat
19.2KB
_______________________________________
Tos MN80a full option
|
|
| pus acum 11 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
miscarile descrise se poat efectua prin rotirea corpului microscopului si prin rotirea celor doua butoane cromate. are posibilitate de reglare dioptrii , din pacate nu sunt scrise cifre ci doar marcaje. se poate misca si pe verticala fata de piesa, prin rotirea inelului mare cromat, 10 daca nu ma insel.
l-am folosit la verificat unghiuri de 60 de grade pentru cutite de filetat ( eroarea de 1 grad nu e depistabila la ochi, cel putin nu la sablonul facut de mine, poate sabloanele facute de sheffield sunt mai precise) si de 40 de grade pentru curea trapezoidala.
daca gasiti asa ceva si pretul e rezonabil, cumparati-l, chiar e pacat sa ajunga la gunoi ca atatea alte utilaje si dispozitive utile si mai rar folosite.
stiu ca fotografiile nu sunt destul de clare, lentila care da spre piesa era plina de vaselina( am aflat abia dupa ce am demontat complet microscopul, spre rusinea mea  ) daca doriti fotografiile in marimea originala, pentru a putea mari si vedea mai precis ce am prezentat, le pot trimite pe mail.
_______________________________________
Tos MN80a full option
|
|
| pus acum 11 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
cele patru semne de aliniere, care se deplaseaza impreuna cu vernierul riglei le folosesc la masurat unghiuri, plasand unul din semne pe reportor. urmeaza alinierea dreptelor perpendiculare cu laturile piesei , citirea gradelor si un mic calcul din care rezulta unghiul.
_______________________________________
Tos MN80a full option
|
|
| pus acum 11 ani |
|
|
vasilemet
MESTER
Inregistrat: acum 10 ani
Postari: 16
|
|

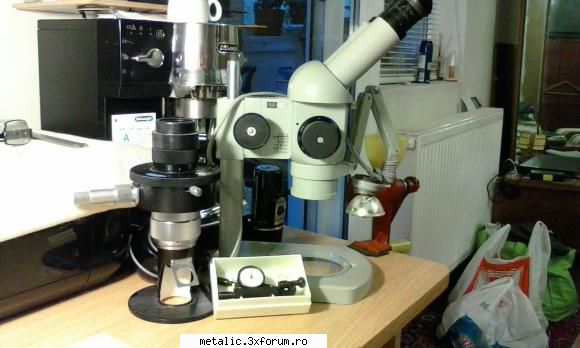

Si eu am acest tip microscop, are si bec(s-a ars) si trafo (din dotare), est nemaipomenit si l-am cumparat din targ-Valea Cascadelor cu enorma suma de 15 lei. Vanzatorul avea mai multe de ofeirt si am cumparat un mini-comparator la pretul de 10 lei -nefolosite-
Cand eram "mic" unul dintre hobby-uri era ceasornicaria, de acolo si microscopul stereo din fotografie.
37.7KB
Modificat de vasilemet (acum 10 ani)
|
|
| pus acum 10 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Caut de mult un microscop stereo la un pret rezonabil si nu am gasit nimic pana acum, din pacate. De unde al aveti?
Interesant comparatorul, mai ales dispozitivul de sustinere...care imi lipseste .
_______________________________________
Tos MN80a full option
|
|
| pus acum 10 ani |
|
|
vasilemet
MESTER
Inregistrat: acum 10 ani
Postari: 16
|
|
La mesajul anterior lipseste conversatia cu vanzatorul microscopului MM 1.
Microscopul stereo l-am achizitionat cand am fost plecat prin alte tari, cu mult timp in urma (nu mai stiu de unde l-am cumparat, dar a fost ff scump =Carl Zeiss .La vremea aceea hobby-ul era ceasornicaria.
