Nu stiu care ar fi denumirea exacta pentru un astfel de dispozitiv dar stiu ce face si vreau foarte mult sa-mi fac unul. Initial strungul meu avea lipsa bilele de plastic de pe manetele de la strung, toate in afara de cea de la portcutit. Am facut pe strung patru bile din aluminiu folosind un cutit pofilat in forma de arc de cerc (doar un sfert din raza). Problema era ca suprafata fiind destul de mare facea mult zgomot si vibratii. Trebuia sa fac forma cat de cat sferica cu cutitul normal si sa finisez cu cutitul profilat. De iesit au iesit sferice insa nu sunt bile perfecte. De aceea vreau sa fac un dispozitiv ca cel din videoclip
Am cumparat din comert la reduceri greutati din fonta pentru materie prima. Nu am stiut cat de nociva este fonta, face foarte multa mizerie si daca nu ma insel este si toxic praful. Nu am avut nici o masca la indemana si am lucrat asa insa nu ma mai joc pe viitor. Am ajuns deja la jumatate cu dispozitivul, trebuie sa frezez santul pentru cutit insa mi-am dat seama ca nu am nici o menghina de masina prin atelier O sa folosesc o freza deget de 12mm prinsa in universal si piesa de frezat trebuie sa o prind pe sania portcutit, cumva....
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Astazi am mai lucrat putin la el. Am reusit sa frezez santul pentru cutit folosind o freza deget de 12mm iar suportul cutit l-am prins intr-o "menghina" pe care am gasit-o azi in targ si pe care am prins-o in locul saniei portcutit. frezare_portcutit
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808

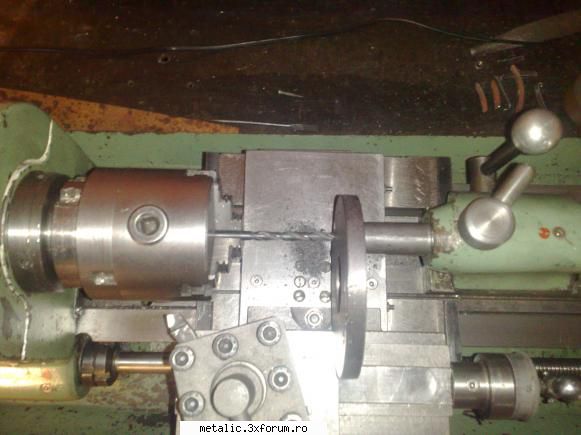

Folosirea strungului ca masina de gaurit
37KB
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Urmeaza sa fac cutitul care va fi in forma de " L " si va fi echipat cu o pastila din carbura in foma de romb.
Va urma....
pus acum 13 ani
alin 105
MESTER
Inregistrat: acum 13 ani
Postari: 105
Felicitari pentru constructie, arata foarte bine pana acuma subansamblul. La ce pret ati cuparat dicul de fonta si de unde?Pe mine ma inebuneste procurarea materialelor de baza pentru diferite piese construite la strung. PS interesanta ideea de a prinde o menghina in locul portucitului, desi nu se intelege din imagini, se poate deduce.O sa fur si eu ideea.Mai prindeam in portutit diferite piese pt a le putea freza folosind strungul.Dura de 5 ori mai mult prinderea piesei decat operatia de frezare.
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Materia prima reprezinta o problema si pentru mine Depozitele de materiale nu vand "la bucata" decat cantitate mare. De aceea ma descurc cum pot. Discul de fonta l-am luat de la REAL din sectiunea articole sportive si am dat 10 ron la reducere (era ultimul ramas). Cealalta bucata de fonta reprezinta una din cele doua greutati dintr-o gantera de 4kg luata tot la reducere de la HERVIS la 20 ron. Menghina respectiva este de fapt o piesa de fier masiv in forma de C iar pe una din laturi are un surub de 14. Am dat jos sania portcutit, am pus doua suruburi mult mai lungi de sase si am prins clema in ele. Este foarte rudimentar insa nu am avut alta posibilitate. Si cum am gasit-o la 6 ron... nu am mai stat pe ganduri. Oricum, trebuie sa ma ocup pe viitor si sa cumpar o menghina de masina si un profil L cu carne groasa si sa fac o treaba serioasa
pus acum 13 ani
alin 105
MESTER
Inregistrat: acum 13 ani
Postari: 105
Un pont: Depozitele Remat sunt o mina de aur.Nu e foarte comod, nici nu poti merge ca la magazin, iei mai mult ce gasesti decat ce poftesti.Cu toate astea am gasit de multe ori ce cautam.
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Intr-adevar, pe acolo mai umblu si eu insa nu am prea avut noroc in ultimele saptamani. Si cand gaseam ceva ori cerea prea mult ori nu aveam bani La Remat Sud firma "mama" nu se incurca cu asa ceva iar metaliferii mai mici...trebuie sa fii cu mult tact sa te intelegi cu ei Insa chiar este o sursa excelenta. O idee buna
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Am terminat dispozitivul Trebuie sa-i mai bag o bucsa de bronz ca sa alunece frumos si o sa-i fac si o filmare in actiune Au aparut unele probleme si a trebuit sa modific pozitia dispozitivului pe sanie insa pana la urma am reusit sa ajustez si sa fac o bila din aluminiu. Poze din pacate, maine.
L.E: Asta este bucsa de pe platou unde se invarte portcutitul dispozitivului de strunjire sferic.
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Gata, a inceput joaca!!! Dupa cateva bile strunjite mi-am dat seama ca este greu cu gasitul materialelor si: UNDE SA MAI PUN BILE? Din pacate telefonul meu a inceput sa dea semne de uzura, pozele sunt putin in ceata (era cam acoperit de ulei, ce-i drept) iar filmarea este putin sacadata de aceea nu am facut-o cap coada. Pe viitor o sa fac o filmare cu camera video.
Din: LUGOJ jud.TIMIS
Inregistrat: acum 13 ani
Postari: 163
Salut,
Felicitari pentru realizare. Pun pariu ca ai sa construiesti bile de dragul de a le confectiona, sunt ffoarte atractive...
Cu stima.
_______________________________________
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808

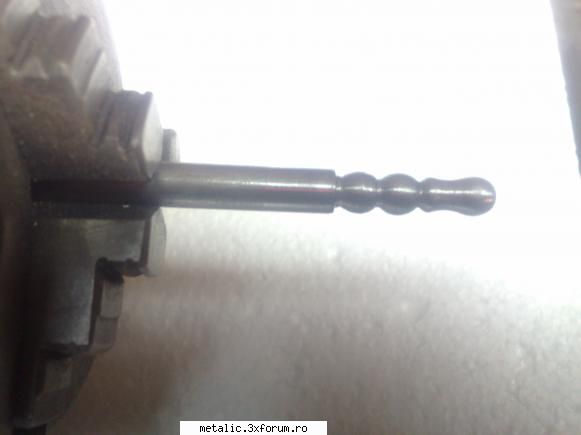

Adevarul este ca fenomenul creeaza dependenta. Azi cum am ajuns la atelier am inceput sa caut material pentru bile
16.3KB
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808

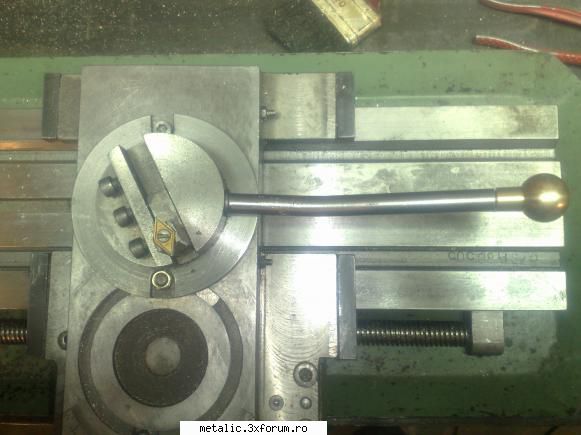

Si o poza cu dispozitivul montat pe sania transversala.
37.7KB
pus acum 13 ani
alin 105
MESTER
Inregistrat: acum 13 ani
Postari: 105
Felicitari pentru executie si la cat mai multe bile.Frumos executat.Imi pare rau ca stau rau cu timpul, ca mi-as face si eu un dispozitiv similar.
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Multumesc, multumesc! Cu timpul... si eu am lucrat cand am putut si l-am facut in 3 saptamani. Dar vine iarna in curand si cum am vazut, ai caldura in atelierul ala frumos al tau Deci...
pus acum 13 ani
alin 105
MESTER
Inregistrat: acum 13 ani
Postari: 105
Mda, insa de ori de cate ori petrec prea mult timp in atelier, am probleme cu iubita. bizar, dar pare sa fie geloasa pe strungul meu. De unde ai facut rost de ditamai bara de bronz, si la ce pret?
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Femeile... nu inteleg pasiunea noastra pentru scule
Bara de bronz am gasit-o la unul din targurile de vechituri si am dat 20ron pe ea (diametru 35mm L 120mm). Am gasit materie prima la Baduc dar au bare la 6m si nu taie. Se mai gasesc si bucati de 200mm-1000mm insa tot sunt scumpe. De exemplu bara de aluminiu de 50mm diametru si 600mm lungime la pret de 30ron/kg, costa 180ron Daca faci treaba cu ele, este perfect, dar pentru hobby doar...
pus acum 13 ani
fenobarbital
Membru nou
Inregistrat: acum 13 ani
Postari: 6
La transformarea unei greutati de gantera in platou, jur ca nu m-as fi gindit niciodata. Acum am motiv sa vizitez "articole sportive" in Real cind nu mai termina nevasta cumparaturile. Intr-o vreme cautam mult placi de plastic si tot asa am cumparat toate tipurile de tocatoare de poliamida ce se gasesc in hypermarket.
pus acum 13 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Nevoia ne invata sa ne descurcam cum putem De fiecare data cand iau tocatorul de plastic ma gandesc ce bun ar fi sa fac ceva din el Dezavantajul la greutatile de gantera este ca au gaura centrala si destul de mare ca diametru.
pus acum 13 ani
marius81
Membru nou
Inregistrat: acum 12 ani
Postari: 1
Ce greutate ai folosit? Dimensiune si greutate?
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Greutatea disc era de 1,25kg cu diametru de 120 (cred) iar cealalta piesa provenea de la o gantera de 4kg, dimensiuni aproximative diametrul 80mm x lungime 60mm. Partea buna este ca sunt din fonta, partea proasta ca unele greuatti sunt mai dure decat altele si poti avea dificultati in prelucrare.
pus acum 12 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
am incercat si eu sa fac unul dar nu asa , ci e un fel de cutit, adica nu trebuie sa demontez portcutitul din strung fiindca e deosebit de greu, dar momentan am esuat, are jocuri prea mari deci trebuie sa mai incerc sa le elimin
Modificat de djseba (acum 11 ani)
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
cam asta e ideea se prinde ca un cutit se centreaza si se roteste...
26.3KB
pus acum 11 ani
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
exact! felicitari!!!!!!!!!!!
_______________________________________ Tos MN80a full option
pus acum 11 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Unde are jocuri? Dupa cum vad ca este construit poti sa-i faci bucsi si sa elimini jocurile.
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
da cred ca pot elimina jocurile cu toate ca sunt si unele dezavantaje la constructia lui astfel, toata forta se transmite in papusa si carucior in spre mine la al tau toata forta se transmite in jos... daca aveam materiale poate rausam sa il fac si asa doar ca imi lipsesc multe, voi renunta la constructia lui asa si il voi face ca al tau cred, sper sa pot freza cantu acela pt port cutit ca nu am menghina mobila care sa o pot pune acolo, mai e si faptul ca sunt calic si vreau sa il fac sa pot face bile mari
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
aici inca un fel care are cutitul vertical ca si cel pe care am vrut eu sa il fac dar alta abordare.... cred ca voi ramane la cel cu cutitul pe orizontala totusi...
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
pe orizontala dar stupid de greu de facut (mi se pare)
pus acum 11 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Sincer, varianta facuta de mine este foarte buna. Este o constructie rigida si destul de usor de realizat. Daca ai urmarit topicul ai vazut ca materialele sunt din magazinul cu articole sportive, deci usor de procurat.
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
glumesti nu? un disc de 30 de cm costa cel putin 50 ron si imi trebuie 2 nu am menghina cu care sa pot sa frezez acel cant pt portcutit si chiar daca as face modelul prezentat de tine voi avea (ca si tine) dificultati de prindere sa il prind in un singur surub ar rezulta (ca si acum cred in vibratii fiindca papusa sta pe sanie putin mai sus si am o diferenta de inaltime pe sanie iar sania nu trece de jumatatea univeraslului
hai sa zicem ca dispozitivul il realizez fara a conta costurtile materialului, dar nu am cum sa il prind de sanie as da niste gauri in ea dar imi e cam firca sa nu stric ceva, cred ca le-as da chiar in dreptul piulitei(nu stiu terminologia) care misca sania pe surub ca atunci cand ajung la capat cu acea piulita pe surub sa ajung si cu suruburile (sa nu am limitari) dar nu stiu concret ce sa fac... suruburi in gaura inseamna sa pice defiecare data sub sanie langa surub deci trebuie sa fie niste gauri cu filet ca suruburile sa nu pice , si asta ar insemna ca eu o sa am mereu acolo niste surubui ceea ce imi va impiedica introducerea unei peise mai mari de prelucrat.. de aceea tot incerc sa gesesc ceva gen scula cu care sa fac bilele ca sa nu trebuiasca sa modific strungul si totusi sa nu stau 3 ore la o bila cat un pumn sa le fac rapid.. ajutor
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
vad ca multi au rezolvat problema cu o placa groasa de metal dar nu stiu de unde sa fac rost de o fasie de 2 cm grosime de fier cu 30cm cu 50cm cam... mai trec pe la fier vechi dar nu cred... si sa o torn din aluminiu nu cred ca pot din cauza volumuli depasit
48KB
Modificat de djseba (acum 11 ani)
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
sau asa
24.5KB
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
imi place mult acest sistem de prindere pot inlocuit o parte din sistemul de port cutit si sa strang totul bine dar imi trebuie o bucata de aluminiu de cel putin 20 cu 20 cu 20 cm.. si cred ca iarasi ma depaseste volumul
LE: abia acum mi-am dat seama cat de genial e sistemul din acesta poza acela este un cap de piston prins acolo cu o gaura data in el pt a il putea prinde in locul portcutitului si a putea fi strans .. absolut genial
14.2KB
Modificat de djseba (acum 11 ani)
pus acum 11 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Nu trebuie sa faci un dispozitiv mare si asta doar pentru ca strungul este mare. Daca te gandesti ca vrei sa prelucrezi bile cu diametrul mare (mingi de bowling) trebuie doar raza descrisa de cutit sa fie mare. Ca sa aiba rigiditate cutitul trebuie intr-adevar sprijinit pe toata lungimea lui. Deci dimensiunile platoului dispozitivului sunt date de dimensiunea maxima pe care prevezi ca o s-o prelucrezi. Frezatul santului l-am facut pe strungulet cu piesa prinsa intr-o clema cu surub. Este greu sa explic si nu am acum cheful sa fac in paint o schita cum am prins piesa. Insa ramane la imaginatia fiecaruia sa gaseasca o solutie. Dispozitivul poti sa-l prinzi oriunde pe sania transversala. Nu cred ca doua gauri filetate de 6 sau 8 ar slabi sania. Si la cat de mare ai tu sania transversala poti gasi o pozitie care sa nu coincida cu piulita respectiva. Cred ca celelalte metode (inclusiv cea cu pistonul de motor) au dezavantajul pozitionarii cutitului in timpul strunjirii. La metoda aleasa de mine toate fortele de aschiere sunt indreptate in jos lucru preluat cu succes de ghidajele strungului. De aici rezulta o rigiditate buna a dispozitivului.
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
hmm bile de bowling poate dar nu chiar, totusi, cred ca ori cine ar avea retineri in a da gauri in sania transversala ) mai gandesc la subiect ori cum... as face modelul ales de tine doar din cauza indreptarii fortelor in jos momentan imi lipseste placa groasa de prindere si o menghina de freza cu care sa imi pot freza santul pt portcutit
pus acum 11 ani
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
cea mai mica si mai simpla varianta de scula de facut sfere( dar si cea mai limitata, cred)
21.1KB
_______________________________________ Tos MN80a full option
pus acum 11 ani
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
si ar mai fi si asta, inss nu as face asa ceva, e oribila
24.6KB
_______________________________________ Tos MN80a full option
pus acum 11 ani
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
asta e ceva mai dificil de descifrat...
26.7KB
_______________________________________ Tos MN80a full option
pus acum 11 ani
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
nu e nevoie sa gauresti sania transversala. e suficient sa ai suruburi care sa prinda din lateral sania, ca sa nu se miste.
_______________________________________ Tos MN80a full option
pus acum 11 ani
djseba
MESTER
Inregistrat: acum 12 ani
Postari: 88
sm fscut rost de material pt cel clasic si o sa il fac curand.. si daca crezi ca aia e oribila nu ai vazut nimic fi atent ce face rusu asta )
pus acum 11 ani
crysst
MESTER
Inregistrat: acum 12 ani
Postari: 102
Intentionez sa fac si eu un dispozitiv de strunjire sferic pentru SP80-ul meu, imi poti da te rog frumos si mie cotele sa nu ma apuc sa o iau pe ghicite? platoul de jos il voi face din bronz.....la cel de deasupra inca nu stiu....sau din bronz sau aluminiu... Multumesc
pus acum 10 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 13 ani
Postari: 808
Din pacate eu am facut dispozitivul īn funcție de materialele avute la indemana și nu am avut un plan de executie. Deci va trebui sa folosesti imaginația ca sa faci unul la fel. Doar ca un sfat pot sa dau: prinderea dispozitivului se face pe parte din spate a saniei transversale si nu in locul portcutitului. Īn felul asta execuția ar trebui sa fie mai simpla in ceea ce privește baza dispozitivului care o sa fie perfect plană. Succes!
O sa folosesc o freza deget de 12mm prinsa in universal si piesa de frezat trebuie sa o prind pe sania portcutit, cumva....
Depozitele de materiale nu vand "la bucata" decat cantitate mare. De aceea ma descurc cum pot. Discul de fonta l-am luat de la REAL din sectiunea articole sportive si am dat 10 ron la reducere (era ultimul ramas). Cealalta bucata de fonta reprezinta una din cele doua greutati dintr-o gantera de 4kg luata tot la reducere de la HERVIS la 20 ron.
La Remat Sud firma "mama" nu se incurca cu asa ceva iar metaliferii mai mici...trebuie sa fii cu mult tact sa te intelegi cu ei
Trebuie sa-i mai bag o bucsa de bronz ca sa alunece frumos si o sa-i fac si o filmare in actiune
Au aparut unele probleme si a trebuit sa modific pozitia dispozitivului pe sanie insa pana la urma am reusit sa ajustez si sa fac o bila din aluminiu. Poze din pacate, maine.
