Chestia asta e o mulineta prototip, ca principiu exista un ax pe care se roteste tamburul prin intermediul unui lagar central din bronz fosforos. Deocamdata lagarul e din alama, mai am de lucrat la concentricitatea gaurilor corespunzatoare axului.
Spitele sunt suruburi M1,6, infiletate in lagar.
Aproape totul e facut pe Tos mn80a, mai putin frezarea exterioara, care a fost si ea corectata prin strunjire manuala.
Trebuie sa mai fac talpa mulinetei.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|

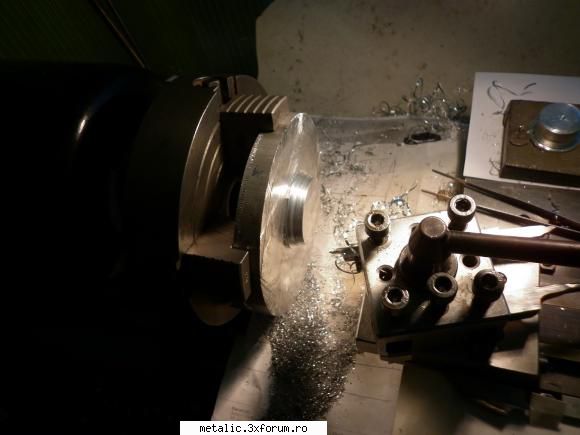

Daca tot e perioada de concediu, mi-am zis sa pun niste poze, un " work in progres" .
Deci, mulineta asta a fost la inceput o " nuia" de aluminiu 6082 T6, 125 mm diametru, destul de lunga si grea.
A trebuit sa scot 3 bucati dintr-un capat, 3 felii taiate cu bomfaierul. Toate cele 3 bucati nu au depasit grosimea maxima a bucatii de spate( " back-plate" .
Rog a se sterge fotografia uploadata pe forum, este prea mica.
29.9KB
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Prelucrarea s-a facut cu HSS, nu aveam la momentul acela nici un fel de insert iar cutitele cu pastila brazata nu erau ascutite. E un cosmar sa lucrezi aluminiu cu hss, se lipeste si se tot lipeste orice ai face. Nu mi-am permis sa folosesc emulsie, la vremea aceea aveam strungul in sufragerie. Am invatat si o mica lectie, dupa ce am petrecut vre-o doua ore adunand gramajoara de span agatata si aruncata de universal si piesa.
Piesa a fost prinsa excentric in universalul cu bacuri independente.
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Piesa e afost strunjita si la interior, pentru a putea fi frezata pe exterior.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Cam asa s-a facut " rectificarea" suprafetei frezate. Fotografiile nu reflecta toate etapele, am fost " prins " in febra lucrului si am uitat sa documentez toate problemele si rezolvarile. Fotografiile le-am facut pentru mine, in caz ca voi uita ce si cum am facut.
Fotografia arata un anume detaliu , nu intreaga suprafata refacuta.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Realizarea unui detaliu ornamental pe exteriorul piesei, cu un cutit profilat.
Am reurit sa gasesc apoi in talcioc un insert destul de intreg, pe care l-am ascutit partial si l-am motat intr-un suport improvizat, doar cu un surub. A tinut foarte bine, ce-i drept nici nu a fost fortat pentru ca tot se lipea aluminiul de el pana la urma.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
moriseiki
MESTER
Inregistrat: acum 9 ani
Postari: 20
|
|
pozele mici nu se vad,nici daca deschid mai mare (de pe sit-ul cu pricina)
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Imi cer scuze, am reorganizat pozele pe situl cu pricina si se pare ca s-au schimbat si adresele pozelor, nu m-am gandit la asta.
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Insertul pe care l-am folosit, un ilustru neidentificabil, care si-a facut treaba onorabil in comparatie cu hss. Intre timp am facut rost de inserturi speciale pentru aluminiu, Arno DCGT, nu le-am facut suport dar se lucreaza.
Inca un detaliu constructiv, in felul asta scade greutatea si e si mai placut la mana. E foarte neplacut sa strunjesti intrerupt, si la diametru mare.
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
O tentativa de a freza o raza pe exteriorul piesei. Am avut disponibila doar o freza canal T de 14 mm, mi-ar fi fost de ajutor un " boring head", dar pana la urma s-a rezolvat problema prin pilire. WD 40 e de real ajutor in a tine o pila curata.
In lipsa unei freze( utilaj) care sa faca totul , am folosit bomfaier si pila....
Imi lipsesc banii si spatiul necesar pentru amplasare.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
moriseiki
MESTER
Inregistrat: acum 9 ani
Postari: 20
|
|
-daca piesa care ai facut-o este folosibila , e foarte bine , oricum ,nu am mai vazut nici la strungar meserias sa faca o piesa gen cama , pe strung ,e o chestie... ,misto , bravo pt. curaj ..
-acum se vad pozele
Modificat de moriseiki (acum 9 ani)
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
" Back plate " in stadiu de relativ gata.
Gaura pentru ax strunjita concentric cu interiorul piesei.
Realizarea flansei interioare. Pentru ca grosimea avea sa fie in jur de 1,5mm, a trebuit sa lipesc felia de bara de un suport deja realizat , tot din aluminiu, perfect plat.
Toate diametrele au fost realizate concentric, pe aceeasi prindere, pentru a nu creea " bataie" in timpul utilizarii.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Exteriorul flansei a fost strunjit pana la 0.1 mm fata de locasul corespunzator din " back-plate". Cel mai subtire fir de pescuit masoara 0,08 mm, deci nu va reusi sa se strecoare in spatiul de 0,04-0,06 mm dintre flansa si back-plate. Oricum, e absurd sa pescuiesti cu fir de 0,08mm pentru ca se rupe la 0,5kg.
In fotografie este vizibila o ramasita de material in interiorul flansei, care a fost indepartata ulterior prin strunjire si razuire manuala atenta, oricum avea grosimea de 0,1 mm si eventualele neregularitati nu vor afecta balansul final al tamburului.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Realizarea flansei exterioare. Iarasi nu am fotografii dacat aproape de final.
" Scobirea" s-a facut cu hss , dar nu cel din fotografie. Exteriorul a fost rotunjit cu grija, dupa ce am incercat mai multe variante de prindere, tot pentru a nu afecta concentricitatea si balansul piesei.
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Cele 3 piese din aluminiu relativ terminate, urmeaza gaurile.
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Gaurile pentru spite au fost facute cu o masina de gaurit miniaturala, pe care a trebui sa o confectionez plecand de la doi rulmenti pentru mulinete. Dimensiunile rulmentilor au fost ceva de genul 12x6x2,5 . Burghiul a fost prins cu un surubel in gaura din ax, axul care are lunginea burghiului. Actionarea s-a facut cu un motoras de 30 W trifazat, alimentat prin condensatori, cu o curea trapezoidala de 5 mm. Motorul a fost prins in ghidajele saniei longitudinale .
Indexarea s-a facut cu ajutorul discului mare de divizare, montat pe axul strungului, in spatele flansei universalului.
Gaurile au fost de 1,5mm, largirea la 1,6 mm s-a facut manual, cu un burghiu de centruire.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Pe langa gaurile pentru spite s-au marcat centrele gaurilor de ventilatie si gaurile pentru piloni. Pilonii sunt in numar de 12 si servesc de suport pentru fir.
Trasarea s-a facut cu un ac de trasat ridicat la inaltimea axului.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Gaurile pentru piloni s-au facut cu burghiu de 2,9 mm si s-au alezat cu 3 mm. Gaurile au fost facute pe strung, folosind platoul pentru gaurire prins in axul papusii cu actionare rapida.
Pilonii au fost prinsi intre flanse prin suruburi cu cap inecat M2. A fost singura data cand am cronometrat , fiecare surub a fost confectionat in 4 minute( strunjire, filetare, debitare, taiere canal ptr surubelnita). 24 bucati in total. Nu am fotografii.
Suruburile trebuiau sa fie ingropate in flanse, am cautat ceva vreme un " countersink bit" insa ce gaseam prin magazine nu avea varf atat de fin incat sa fiu multumit. Pana la urma am confectionat unul, din otel de arc decalit, prin strunjire si frezare. A functionat foarte bine, fara nici un fel de emulsie/lichid de taiere. Evident, dupa prelucrare a urmat calirea in ulei de cocos.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
moriseiki
MESTER
Inregistrat: acum 9 ani
Postari: 20
|
|
arata destul de profi executata , cu scule si accesorii de care ai avut la-ndemana
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Executarea suruburilor-spite.
Alt cosmar. Lungine vre-o 30 mm, diametru 1,6mm. Pana la 2 mm diametru alama nu flexeaza, diametrul e constant la sutime. La 1,6mm , la centru aveam 1,65mm. Am incercat sa subtiez cu pila dar estetic era dezastru. Problema era cutitul , profilat pentru alama CuZn37, " zero top rake" . Pana la urma am recurs la niste inserturi pentru filetat, foarte escutite, cu un unghi de degajare ( top rake) generos . Filetul a fost realizat cu filiera.
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Realizarea lagarului. Bronzul mai asteapta in cutia lui ( Colpfos 90) , deocamdata doar alama a fost pusa la treaba, am facut mai multe incercari.
Gaurit, alezat etc. Nu s-a marcat nimic, s-a masurat cu sania longitudinala. Gaurile pentru spite s-au dat cu alt soi de masina de gaurit, un ghidaj din lemn pentru o bara de 10 mm . Bara a fost aliniata cu inaltimea axului si perpendicular pe ax. S-a folosit burghiu de centruire si burghiu de 1,3mm pentru fiecare din cele 12 gauri. Actionarea barei s-a facut cu o bormasina de mana, prin intermediul unui soi de cuplaj elastic( cauciuc). S-a filetat cu tarod unic M1,6.
Am facut mai multe lagare, pentru a depasi diverse probleme greu de descris.
Cele doua randuri de gauri pentru spite au fost facute si aliniate si intercalate. Arata mai bine intercalate.
Gaurile nu s-au dat strapunse, ci din exterior catre centru. Au iesit destul de aliniate, burghiul de 1,3 folosit a iesit relativ usor prin cealalta gaura
E clar ca fara discul de divizare nu reuseam sa fac nimic.
Modificat de sorin renato (acum 9 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Tarodul M1,6 in lucru
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
moriseiki
MESTER
Inregistrat: acum 9 ani
Postari: 20
|
|
inseamna ca poti controla destul de bine turatia la tarod ,plus ca si inversezi sensul ,sa il poti scoate frumos, e misto
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Nu, tarodul a fost actionat manual, in locul burghiului am bagat un " centru conic" pentru a ghida port-tarodul. Chiar si asa, la mana, tot era sa il rup de cateva ori.
Tarodul e foarte subtire , canalele de degajare sunt foarte adanci si nu am folosit lichid de taiere. Nu m-am riscat sa il actionez cu bormasina, e singurul tarod m1,6 pe care il am.
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
moriseiki
MESTER
Inregistrat: acum 9 ani
Postari: 20
|
|
aha ,deja sub m3 este periculos ,dapai la 1,6 , parca dai filet sa montezi dinti  ,dar fiind alama a fost un mic avantaj ,ca nu ai dat in otel ,bine ca ai rezolvat piesa cu totul
|
|
| pus acum 9 ani |
|
|
Ion_Bumbu
MESTER
Inregistrat: acum 11 ani
Postari: 21
|
|
Super faina lucrarea!
Sa mearga tot asa!
Grig
|
|
| pus acum 9 ani |
|
