Salutare

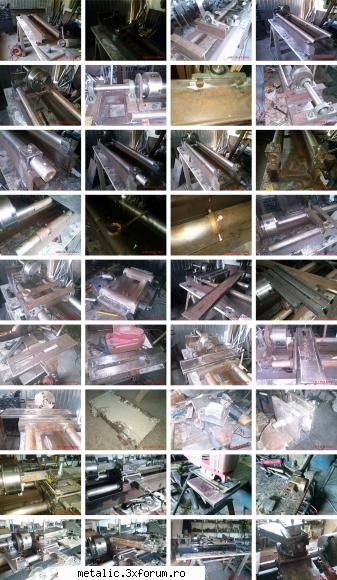

De la inceput va spun sa sunt un novice in ale strungariei, dar vreau sa invat, lucrez la un prototip de ,,jucarie solara,, si aveam nevoie sau am nevoie de elemente strunjite, am avut de-a face cu cativa strungari si am fost putin dezamagit de profesionalismul lor dar si de caracterul lor (plini de ei...) si din cauza aceasta m-am hotarat sa fac unul, poate unii vor zice ca de ce nu am cumparat unul, altii ca cele DIy nu sunt bune...etc, mentionez ca nu vreau sa strunjesc opere de arta....ci ptr maruntisuri, probelema este ca(si aici vor fi carcotasi  ) am incercat sa strunjesc o tija de aluminiu dar la final mi-a iesit putin conic, deci este nevoie de calibrare, undeva este problema, ori pe axul universalului ori pe carucior, daca puteti sa ma ajutati cu caetva sugesti va multumesc anticipat, Va atasez cateva imagini din perioada constructiei.
O zi buna va doresc
61KB
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Salutare!
Te rog sa pui poze noi, una cate una, poti sa le uploadezi pe Photobucket si sa pui link-urile pe forum, in felul asta vom vedea si noi ce ai reusit sa construiesti.
Eu gandesc ca trebuie reglat partea de papusa fixa( headstock). Prinzi o bara cilindrica si foarte dreapta in universal, pui comparator pe carucior si masori devierea barei . In lipsa comparatorului poti folosi o scobitoare prinsa intr-un suport oarecare. Varful trebuie sa atinga foarte putin bara. Daca se apropie sau se departeaza repozitionezi papusa fixa( suruburile slabite cat sa se poata deplasa prin ciocanire usoara ). Asta presupunand ca ghidajele sunt drepte.
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
O alta cauza ar fi dimensiunile barei din aluminiu, daca lungimea e exagerata in raport cu grosimea, garantat vei avea capatul liber mai mare.
Axul strungului trebuie sa fie laralel cu ghidajele atat in plan orizontal cat si vertical, altfel iese conicitate.
_______________________________________
Tos MN80a full option
|
|
| pus acum 9 ani |
|
gikanus
Membru nou
Din: Bucuresti
Inregistrat: acum 9 ani
Postari: 9
|
|
Multumesc ptr sfaturi, in poze fulia este dupa universal, la final va fi pusa pe ax intre cei doi rulmenti, va atasez adresa pe vizualizarea imaginilor, si astept feedback. Merci
|
|
| pus acum 9 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Pentru un utilaj facut " pe genunchi", eu zic ca e bine construit. ramane de vazut ce vibratii si ce precizie va produce sistemul acela de rulmenti. Pana la urma , avand in vedere ca nu lucrati " la norma" , sunt sanse mari sa iasa precizie mai mare pe strungul asta decat pe unul " de fabrica dar folosit aiurea. Mai studiem pozele.
_______________________________________
Tos MN80a full option
|
|
| pus acum 8 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Daca ati incercat sa strunjiti bara de aluminiu din poza, cu siguranta ca nu avea cum sa iasa cilindrica, lungimea este enorma in comparatie cu diametrul. Daca trebuie sa prelucrati astfel de lungimi, aveti nevoie de luneta fixa( " steady rest" pe care o puteti realiza din lemn, pe motiv de greutate redusa). Probabil ar fi de folos si o papusa mobila ( "tailstock"
_______________________________________
Tos MN80a full option
|
|
| pus acum 8 ani |
|
gikanus
Membru nou
Din: Bucuresti
Inregistrat: acum 9 ani
Postari: 9
|
|
sorin renato a scris:
Daca ati incercat sa strunjiti bara de aluminiu din poza, cu siguranta ca nu avea cum sa iasa cilindrica, lungimea este enorma in comparatie cu diametrul. Daca trebuie sa prelucrati astfel de lungimi, aveti nevoie de luneta fixa( " steady rest" pe care o puteti realiza din lemn, pe motiv de greutate redusa). Probabil ar fi de folos si o papusa mobila ( "tailstock" |
Nu am strunjit bara din imagine, era pusa doar asa...sa vad cum vine..vis a vis de port cutit, nu am sesizat vibratii la strung, deocamdata incerc sa reglez problema cu ,,aliniatul,, caraciorului si al axului universalului, am un ceas comparator pe care l-am cumparat , si sper sa ma descurc cu el. Am sa mai fac niste poze cu el, i-am facut o masa din cornier de 50mm, acum sta pe el...sper sa am timp in weekend sa ma ocup de el, curiozitate mare
|
|
| pus acum 8 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Nu ma refeream la vibratii datorate portcutitului, ci la vibratii " imprimate" in piesa din cauza rulmentilor. In fine, nu e cazul sa fim carcotasi, nu?
Interesant sistemul de ghidare pe batiu, sistemul acela reglabil e super !
Ati strunjit flansa universalului pe strungul asta sau pe altul? Eu zic ca ar trebui strunjita superficial, altfel e posibil ca universalul sa sa nu fie aliniat cu axul si sa bata undeva in lateral( conicitate).
Daca e nevoie sa ridicati pe vre-un capat axul, cred ca niste hartie subtire e numa' buna, sau folie alimentara de aluminiu( 2-3 sutimi grosime).
E o chestie pe care nu o pricep, in batiu, sub universal, e o roata din plastic transparent. La ce foloseste?
_______________________________________
Tos MN80a full option
|
|
| pus acum 8 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Ceva noutati?
Cum arata un cilindru strunjit? Tot conic?
Modificat de sorin renato (acum 8 ani)
_______________________________________
Tos MN80a full option
|
|
| pus acum 8 ani |
|
gikanus
Membru nou
Din: Bucuresti
Inregistrat: acum 9 ani
Postari: 9
|
|

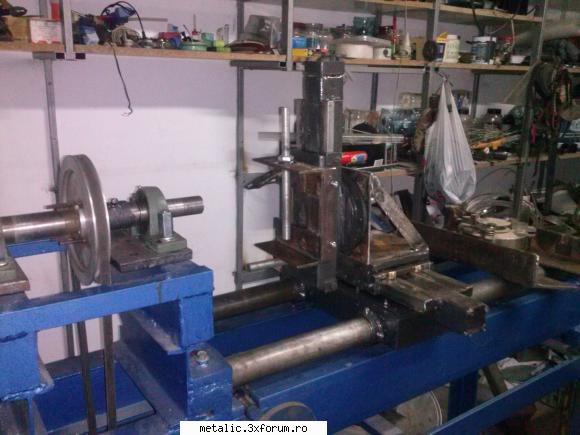

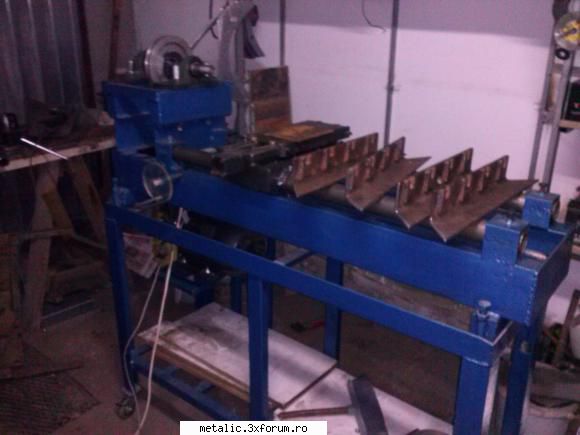

Inca nu, in weekwnd am lucrat putin la un dispozitiv care s-a mai vb pe aici(cred), este vb de acea piesa care se pune pe sania port-cutit, sania asta o scot de pe sania transversala si o pun in pozitie verticala, de exemplu daca vreau sa frezez ceva in plan orizontal, nu stiu daca sunt explicit....., am montat motorul si l-am incercat sa vad daca vibreaza, motorul este suspendat pe niste bucati de cauciuc, nu am vibratii...nici pe strung nici pe masa strungului, motorul are cam 1240 turatii, dar cu fulie mica..vreo 6cm in diametru,, cea mare de pe ax cam 200mm, motorul porneste cu o bobina ajutatoare, trebuie sa caut un contact pentru asta...nu ma pricep, poate imi vinzi un pont, cand dau drumul la motor trebuie sa ,,suprim,, firul de la bobina ajutatoare, in weekendul asta fac centrarea sa vad cum va fi...o sa fac si un filmulet pe tema asta, oricum mai am nevoie de ajutorul vostru.
31.9KB
Modificat de gikanus (acum 8 ani)
|
|
| pus acum 8 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Nu prea stiu cum se porneste un motor cu bobina auxiliara, al meu merge cu condensatori.
Nu e cazul sa te necajesti ca e fulie mica la motor, s-ar putea sa obtii vre-o 700 rpm, ceea ce e cam mult pentru otel.
Ai planuri mari, dispozitiv de frezare... putine strunguri au asa ceva... printre care si al meu
Trebuie sa intaresti bine chestia aia de 90 grade. Se cam adauga greutate pe cele doua tevi...
Toturi, ce e rotita aia din plastic transparent?
_______________________________________
Tos MN80a full option
|
|
| pus acum 8 ani |
|
gikanus
Membru nou
Din: Bucuresti
Inregistrat: acum 9 ani
Postari: 9
|
|

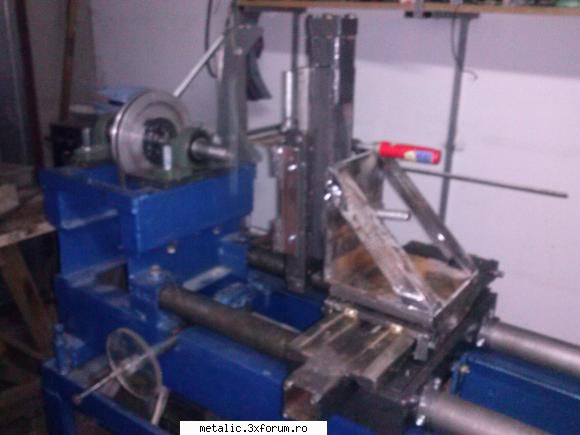

Deocamdata o sa merg cu turatia asta...sa zicem de 700, care asa este, mare ptr otel, pana la urma dar asta pe viitor o sa mai fac un ax cu doua fulii, fulia mica de la motor va angrena un mare intermediara, iar cea mica de pe intermediara o va angrena pe cea a axului....si asa o sa am vreo 200-300 turatii, chestia cu pornitul o mai rumeg, merge si asa doar ca daca uit sa scot firul de pe ajutatoare...se arde bobina, asa am mai ars-o o data din necunostere  ...pentru freza eu zic ca se va rigidiza, deja mi se pare rigida, nu stiu ce greutate va fi pe cele doua tevi...daca voi constata ca se curbeaza...voi punde ceva sub, mai pun cateva poze, in garaj nu este prea multa lumina...iar blitzul de pe telefon...slab
29.3KB
|
|
| pus acum 8 ani |
|
gikanus
Membru nou
Din: Bucuresti
Inregistrat: acum 9 ani
Postari: 9
|
|
|
| pus acum 8 ani |
|
gikanus
Membru nou
Din: Bucuresti
Inregistrat: acum 9 ani
Postari: 9
|
|

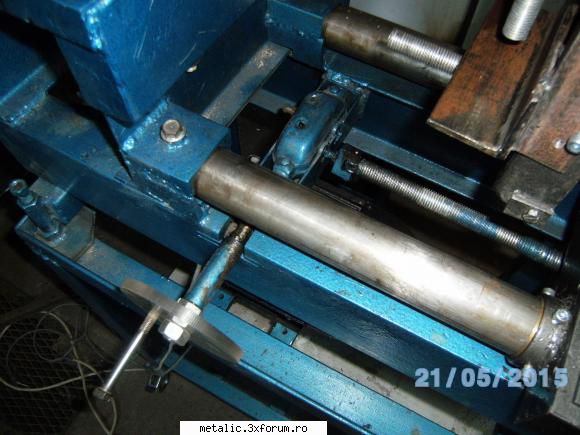

Rotita transparenta este din plexiglass, este prinsa de axul angrenajului (bormasina de mana) care actioneaza carul mare, pe viitor am de gand la ceva electric, flansa a fost prelucrata pe alt strung...acolo era ok, acum nu stiu daca asta este o problema, altfel...sa o rectific pe strungul asta?http://www.fileshare.ro/e31616626
47.1KB
|
|
