forumul prelucratorilor prin aschiere / Freze si dispozitive frezare / Dispozitiv frezare pentru strung
Autor
Mesaj Pagini: 1
cnc-3000
Administrator

Din: neant
Inregistrat: acum 13 ani
Postari: 808

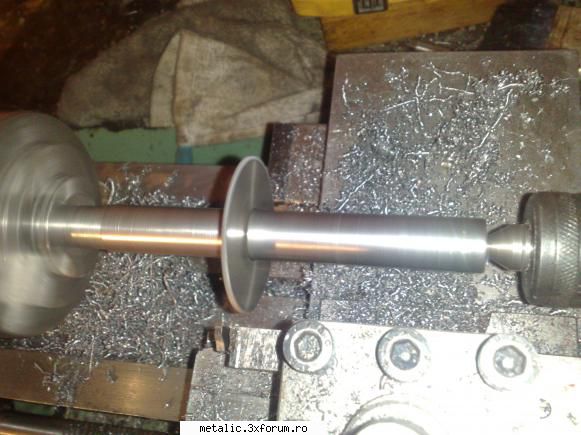

Un mic dispozitiv care se prinde in universal si centrat in papusa mobila realizand astfel un dispozitiv de frezare orizontal destul de folositor. Momentan il pot folosi doar la scurtat cozile de la cutitele de strung dar mai tarziu o sa realizez si un dispozitiv de fixare piese mai mari.

dispozitiv frezare pentru strung mic dispozitiv care prinde universal centrat papusa mobila

48.3KB
pus acum 13 ani

cnc-3000
Administrator

Din: neant
Inregistrat: acum 13 ani
Postari: 808
dispozitiv_frezare


pus acum 13 ani

gcom61
MESTER

Inregistrat: acum 13 ani
Postari: 22
Dispozitivul va fi util in cazuri destul de limitate,datorita nu a sculei in sine ,ci a limitarii pe care o are strungul(2 axe).Probabil va trebuii sa faceti o adaptare de a prinde o piesa (de ex.pt a realiza un canal de pana)direct pe masa transversala.De asemenea dispozitivul va fi util in cazul confectionarii si folosirii unei freze pt danturare.

Felicitari pt initiativa  cu acest forum;sa speram ca vor fi multi impatimiti ai mecanicii,care isi vor expune aici micile idei si realizari
pus acum 13 ani

cnc-3000
Administrator

Din: neant
Inregistrat: acum 13 ani
Postari: 808
Multumesc. Nu sunt in pozitia de a sustine un blog si inca sunt (foarte) multe lucruri pe care trebuie sa le invat. Aceasta solutie a forumului dedicat sper sa devina o sursa de informatii pentru cei cu aceleasi pasiuni (si pentru mine).
Intr-adevar, momentan nu am la ce sa-l folosesc decat la debitare. Si la asta sunt destul de limitat de faptul ca nu am o menghina si dispozitiv de fixare in adevaratul sens al cuvantului. Dar pentru ca am cumparat panzele din targ am simtit nevoia sa le si folosesc intr-un fel.
pus acum 13 ani

cnc-3000
Administrator

Din: neant
Inregistrat: acum 13 ani
Postari: 808

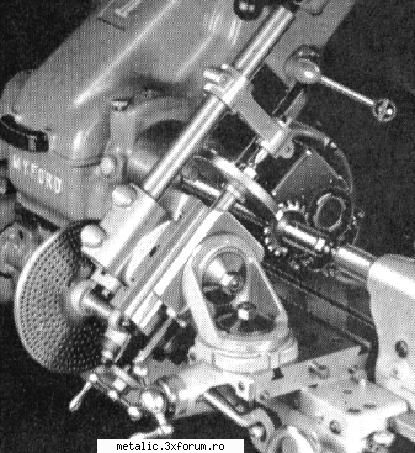

Cam asa ceva ar trebui pentru dispozitivul asta insa este prea elaborat de realizat in regim amator

dispozitiv frezare pentru strung cam asa ceva trebui pentru asta insa este prea elaborat realizat

55.6KB
pus acum 13 ani

gcom61
MESTER

Inregistrat: acum 13 ani
Postari: 22
Un cap divizor ,realizat homemade am vazut pe youtube;in principiu este format dintrun dispozitiv pt prindere piesa de  frezat(universal)al carui ax face corp comun cu un ansamblu melc-roata melcata cu raportul de 40 / 1.Pe axul melcului se monteaza un disc gradat in 12 unitati.Se pare ca si sculele industriale foloseste tot raportul 40 /1 .O solutie absolut simpla este folosirea unui pinion martor ,cu acelasi numar de dinti,pe care-l folosesti pt divizare;chiar am folosit asa ceva pt a confectiona pe un SN320 2 pinioane pt zdrobitorul de struguri.
Metoda:se fixeaza pinionul martor ,peste pinionul de prelucrat pe un ax(fara a se roti unul fata de celalalt),se face un dispozitiv simplu de fixare si rotire a celor 2 pinioane folosind un [ zavor ] introdus intre dintii pinionului martor,care are rol de divizor,si cu o freza adecuata se frezeaza pinionul de prelucrat.
Bineinteles ca neavand notiuni de prelucrari prin aschiere pinioanele executate au un zgomot si o imbinare nu tocmai ''ca la carte'',insa folosesc zdrobitorul de vreo 20 ani.
pus acum 13 ani

barosul
MESTER

Din: bacau
Inregistrat: acum 13 ani
Postari: 94

gcom61 a scris:


Bineinteles ca neavand notiuni de prelucrari prin aschiere pinioanele executate au un zgomot si o imbinare nu tocmai ''ca la carte'',insa folosesc zdrobitorul de vreo 20 ani.

Nu conteaza da face treaba,noi ca amatori de multe ori facem tot felul de inventii fiind fortati de inprejurari ,altfel unde este placerea de o "surubari"
pus acum 13 ani

cnc-3000
Administrator

Din: neant
Inregistrat: acum 13 ani
Postari: 808
Si sunt sigur ca zgomotul nu deranjeaza strugurii in a produce un vin bun Metoda descrisa de dumneavoastra ma face sa ma gandesc la un dispozitiv de copiere gen masina copiat chei.
pus acum 13 ani

gcom61
MESTER

Inregistrat: acum 13 ani
Postari: 22

cnc-3000 a scris:

Si sunt sigur ca zgomotul nu deranjeaza strugurii in a produce un vin bun Metoda descrisa de dumneavoastra ma face sa ma gandesc la un dispozitiv de copiere gen masina copiat chei.


Daca aveti suficient timp,eu as propune sa confectionati un soi de cap divizor,iar divizarea sa se faca pe un pinion martor ,fixat pe acelasi ax cu piesa de prelucrat si cu posibilitatea de a schimba acest pinion martor.Daca gasiti un pinion cu un nr. de dinti divizibil cu 360 grade,deja rezolvati foarte mult.
pus acum 13 ani

goguboeru
MESTER

Inregistrat: acum 13 ani
Postari: 34
Un foarte simplu dispozitiv ce poate copia roti dintate cu dantura dreapta ,cilindrice
Se poate realiza pe strung ,si cu un fierastrau si o pila.
Varianta prezentata facea parte dintr-un proiect de turnare de aluminiu

pus acum 13 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343

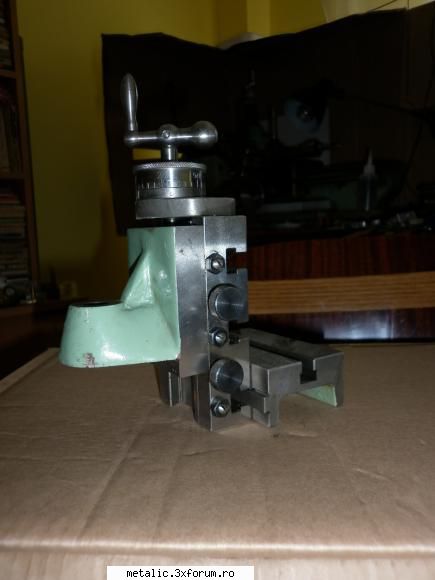

Cam asa arata dispozitivul de frezare din dotarea strungului meu, tos mn80a

dispozitiv frezare pentru strung cam asa arata frezare din dotarea strungului meu, tos mn80a

25.4KB

_______________________________________
Tos MN80a full option
pus acum 13 ani

cnc-3000
Administrator

Din: neant
Inregistrat: acum 13 ani
Postari: 808
V-am mai spus cat de norocos sunteti ca aveti toate accesoriile la strung inclusiv acest dispozitiv de frezare?      Este foarte bun si pare intr-o stare excelenta. Ati avut ocazia sa-l folositi?
pus acum 13 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343
Nu inca, urmeaza sa-l folosesc pentru a face cateva unghiuri de 45 grade pentru scula de facut sfere. Mai am un dispozitiv de frezare pentru capete de suruburi, roti dintate mici care foloseste bucsele elastice ale strungului si un disc divizor. Din pacate este incomplet, ii lipseste discul divizor si inca o piesa.

_______________________________________
Tos MN80a full option
pus acum 13 ani

sorin renato
MESTER

Din: Galati
Inregistrat: acum 13 ani
Postari: 343

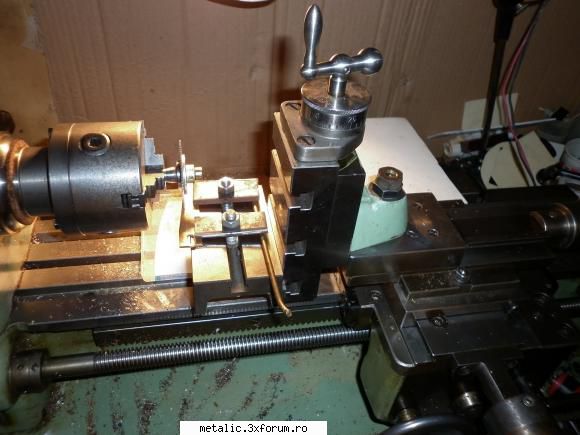

O fotografie mai clara, in care am taiat o fasie dintr-o tabla de alama cu o freza-disc:

dispozitiv frezare pentru strung fotografie mai clara, care taiat fasie dintr-o tabla alama

41.5KB

_______________________________________
Tos MN80a full option
pus acum 13 ani
