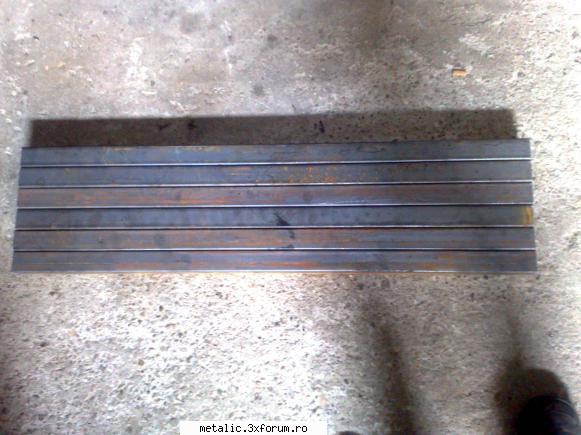

M-am apucat de treaba si am inceput cu picioarele mesei. Am cumparat profil rectangular de 60 x 40 x 2mm din care am facut cele 6 picioare in lungime de 95cm. De ce 6 picioare? Pentru ca o sa aiba si un dulap cu sertare sub partea cu papusa fixa, deci acolo o sa fie 4 picioare. Din pacate nu am planuri de prezentat dar proiectul este bine intiparit in minte. Inaltimea mesei va fi de 100cm, picioarele fiind cu reglaj in partea de jos.
47.7KB
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|

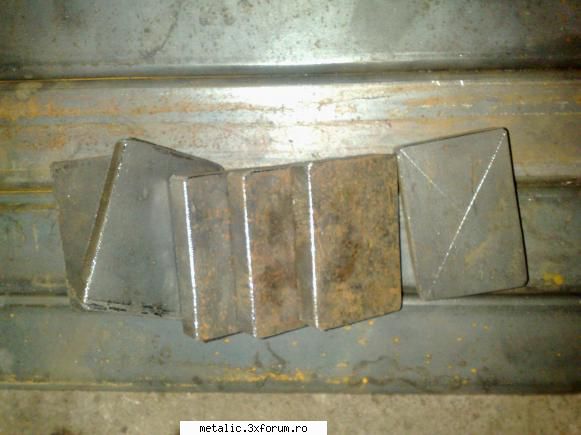

Pentru partea reglabila am taiat din tabla de 10mm cumparata de la remat saptamana trecuta, bucati rectangulare care vor fi gaurite, filetate si sudate in partea de jos a piciorului.
45.6KB
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Sase bucati
35.6KB
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|

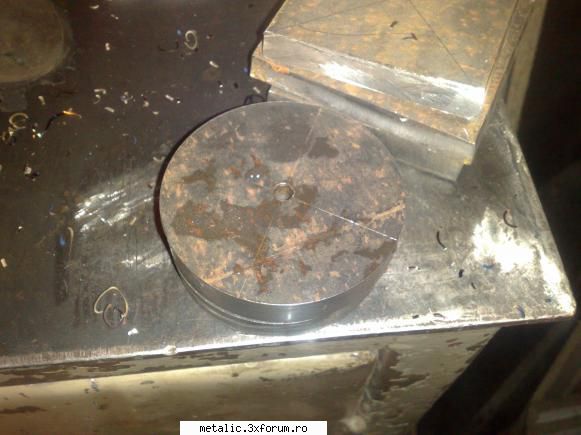

Tot din tabla de 10mm am taiat si ceea ce va deveni talpa reglabila. Placile le-am dat prima data o gaura de centrare. Am scos bacurile din universal si am asezat placa pe o bucata de cauciuc tinand-o sub presiune pe universal cu ajutorul varfului rotativ. In felul acesta am reusit sa strunjesc piesa perfect centrat dintr-o singura prindere.
38.7KB
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Ramane pentru saptamana viitoare sa tai si profilele transversale si sa termin de strunjit talpile. Ma gandesc sa cumpar bara filetata de 12 maxim 14. Dezavantajul faptului ca nu am rotile de filete pentru strung
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|

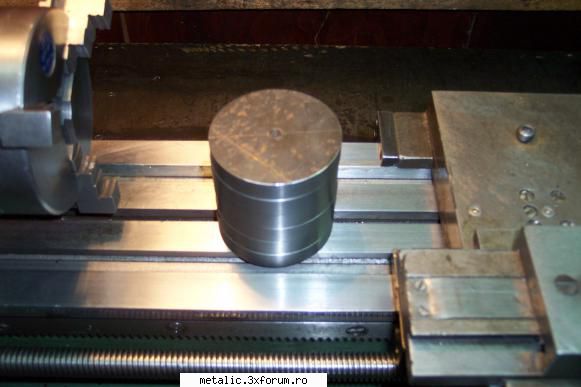

Dupa mai multe ore de chin si o galeata de span am reusit sa termin toate talpile.
31.4KB
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|

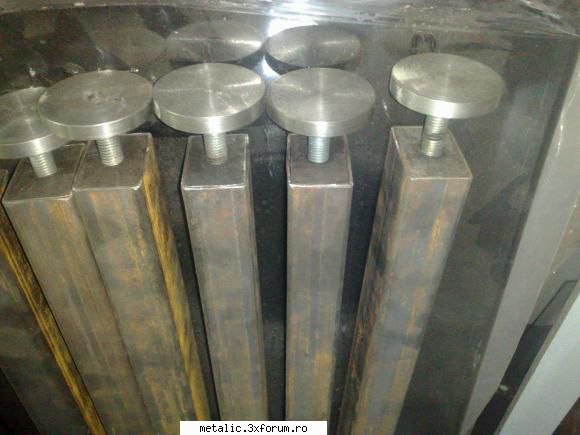

Momentan am reusit sa termin picioarele reglabile dar nu am aparatul de sudura la mine, trebuie sa fac un drum la Brasov ca sa-l aduc.
36KB
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Insa toate componentele sunt gata, urmeaza doar sa le asamblez.
30.4KB
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|

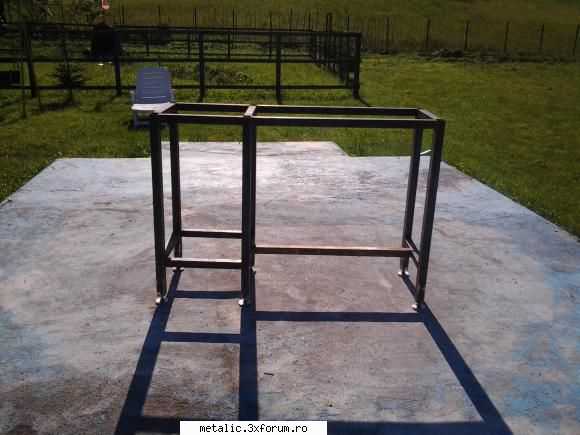

Gata masa
48KB
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Blatul va fi din tabla de 6mm grosime, urmeaza sa-l procur pana la sfarsitul lunii.

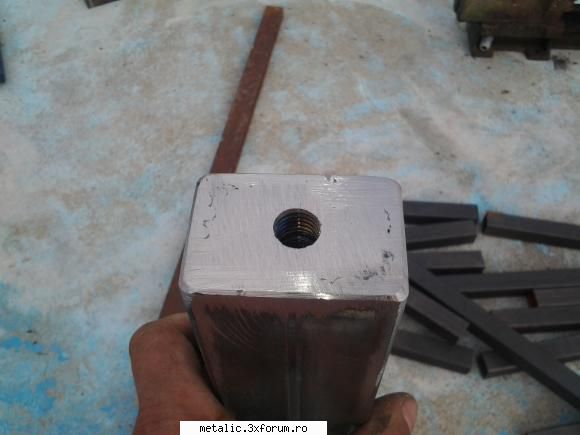

Un prim plan cu piciorul de masa.
28.3KB
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
Bravo!!! Sincere felicitari! Dupa parerea mea, incearca sa faci sertare (cat mai multe) pentru scule si accesorii. Iar jos sub masa, se pot amplasa ladite de debarasare pentru diverse materiale.
|
|
| pus acum 12 ani |
|
|
Dan57
MESTER
Inregistrat: acum 13 ani
Postari: 16
|
|
Felicitari, arata foarte bine dar asa aproximativ cam cat ar cantari asa masuta?
Am si eu de facut asa ceva pentru o freza si ma intreb daca v-a rezista plafonul sau v-a ajunge la vecinii de sub mine.  Oricum masa ta arata foarte bine.
|
|
| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 13 ani
Postari: 163
|
|
Nu este nici o problema cu greutatea eu am atelierul din placi de blocuri construit, sub atelier am pivnita si pe planseul de bloc care-mi este podeaua am amplasata freza de 1500Kg (jos in pivnita am pus un pop din teava de 3" , strungul de 650Kg, masina de debitat 125Kg masina de gaurit cu coloana 100Kg si dulapurile frezei cu accesorii care si alea sa cantareasca 250...300Kg.
_______________________________________
|
|
| pus acum 12 ani |
|
|
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 13 ani
Postari: 163
|
|

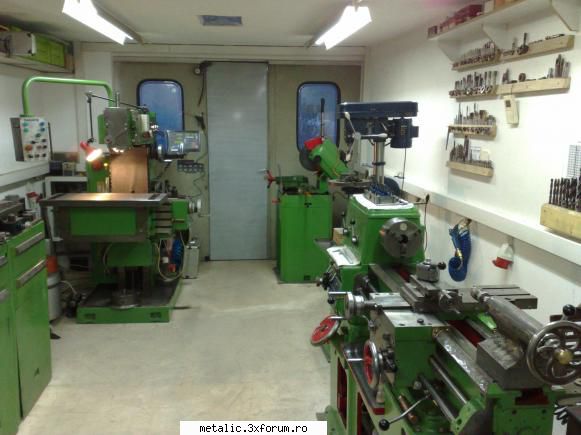

Atasez si o poza...
41.9KB
_______________________________________
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|

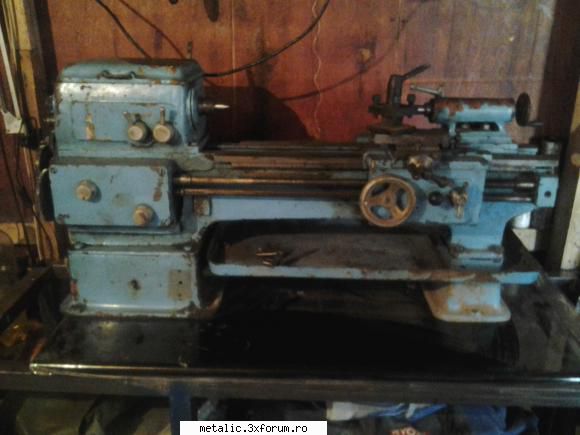

radu cnc aveti o frumusete de atelier  Eu din pacate imi "desfasor" activitatea intr-un garaj. Deci nu se pune problema greutatii nici la mine. Insa masa este destul de usurica, acum are in jur de 40-45kg. Dupa ce-i pun si placa de metal o sa ajung la maxim 70kg. Am folosit profile cu carnea de 2mm pentru ca este totusi un strung mic deci nu o sa lucreze din greu.
Din pacate dupa ce am pus strungul sus provizoriu pe o placa de pal, am vazut ca este cam sus. Initial am gandit o inaltime de 90cm pentru blat luand ca exemplu masa de la SP80 insa strungul acesta este mai mare (inalt). Va trebui sa-i mai scurtez picioarele cu 10cm. Chiar daca am zis ca o sa folosesc un palet din lemn (un gratar) pentru a sta pe el in timpul lucrului, tot este prea sus. Gratarul am vazut ca este necesar pentru ca zboara mult span pe jos si este cam neplacut sa dai din minut in minut cu matura pentru a nu-l intinde peste tot.
O sa-i fac cateva sertare pentru a adaposti sculele aferente strungului, probabil o sa-i inchid peretii dintre cele patru picioare cu tabla de 2. Pentru materiale am facut mai demult un raft destul de trainic din lemn insa nu am reusit sa fac rost de prea multe materiale sa-l umplu
Multumesc pentru aprecieri Ca si costuri materiale (cu tot cu blatul din tabla de 6mm) ajunge pana in 550ron. Un pret foarte bun in comparatie cu bancurile de lucru de pe piata care au cadrul din tabla profilata si blaturi din lemn.
35.1KB
|
|
| pus acum 12 ani |
|
|
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 13 ani
Postari: 55
|
|
Remarcabile si foarte utile reglajele picioarelor, va iesi
un banc ,,pe cinste".
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
radu cnc a scris:
...eu am atelierul din placi de blocuri construit, sub atelier am pivnita si pe planseul de bloc care-mi este podeaua am amplasata freza de 1500Kg (jos in pivnita am pus un pop din teava de 3", strungul de 650Kg, masina de debitat 125Kg masina de gaurit cu coloana 100Kg si dulapurile frezei cu accesorii care si alea sa cantareasca 250...300Kg. |
Ai un spatiu foarte generos. Eu am amplasat strungul si freza intr-o camera de 3000x3000x1800, unde planseul podelei este din beton de 250 mm grosime. Pe unul dintre cei doi pereti din caramida (ceilalti sunt din lemn - o constructie din 1988) am amplasat tabloul electric de distributie, unde urmeaza sa racordez reteaua trifazata. Sub el a avut loc cu chiu cu vai, unul dintre dulapurile cu scule ale frezei, care sunt identice cu ale tale. Intentionez sa mai amplasez un polizor intr-un spatiu restrans aflat dupa una dintre usile de acces. Practic in aceasta sectiune a atelierului nu are loc sa se "invarta" printre masini, decat un singur om. Al doilea dulap cu scule al frezei, l-am amplasat in incaperea vecina, avand acelasi format, alaturi de bancul din lemn, pe care este amplasat strungul mic, de un dulap de format mic din lemn, deasupra caruia intentionez sa amplasez o masina de gaurit cu pinola (G13) daca este fara soclu. Daca insa voi gasi una cu soclu (dupa cum intentionez) am s-o amplasez separat in fata sobei de teracota, cu care la mare nevoie incalzesc ambele incaperi. Sus pe soba, pe plita ei, precum si dupa soba pe cele doua laturi de langa perete, depozitez diverse materiale. Imi pare rau ca nu am un aparat foto sa pot lua 2...3 instantanee. Cele doua incaperi, am reusit - cu chiu cu vai - sa le "smulg" sotiei, care avea aici o bucatarie de vara, dar numai dupa ce plafonul uneia dintre ele s-a prabusit. Si anume cel in care actualmente am amplasate strungul SN320 si Freza FUS22. Am investit o suma destul de importanta reconstruind plafonul si turnand betonul pentru utilaje. Ma gandesc cu "groaza" ca si in incaperea vecina, unde am strungul de banc si toate celelalte, asa dupa cum le-am descris, plafonul sta sa se prabuseasca si va trebui sa repet "isprava". Planseul podelei, in aceasta a doua incapere este din placi de PAL conglomerat, fixate pe grinzi dese din lemn de salcam. O a treia incapere, care inca nu este complet inchisa, este momentan spatiul principal pentru depozitarea materialelor, dispozitivelor si accesoriilor mai mari. Dupa ce voi fi capabil sa construiesc cei doi pereti lipsa, din profile usoare metalice, voi reorganiza spatiul unde deocamdata nu am amplasat permanent, decat un raft solid din lemn pentru depozitare, fixat cu dibluri pe unul din peretii din caramida ai casei. Aici urmeaza sa amplasez o masina de debitat cu banda, iar restul va fi destinat atelierului de electrotehnica/electronica. Spatiul acesta este foarte generos iluminat in mod natural. In exteriorul celor doua incaperi ale atelierului mecanic, intentionez sa mai prelungesc sarpanta anexei cu vre-o doi metri. Va rezulta un spatiu de vreo 6000x2000x1750, in care mai am de amplasat bancul meu de lucru metalic universal si un cuptor pentru tratamentul termic. restul va fi destinat unor spaliere/capre pentru depozitarea unor materiale metalice mai lungi. Toate acestea sunt insa proiecte, pe care nu le pot defini in mod precis, ca termen in viitor. Dulapul cu scule al strungului SN320, intentionez sa-l amplasez in spatiul predestinat de sub cuva de colectare a spanului strungului, asa dupa cum am vazut undeva intr-un topic pe ElForum. Pentru aceasta actiune am pus deoparte cateva materiale si sper sa o abordez la toamna.
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|

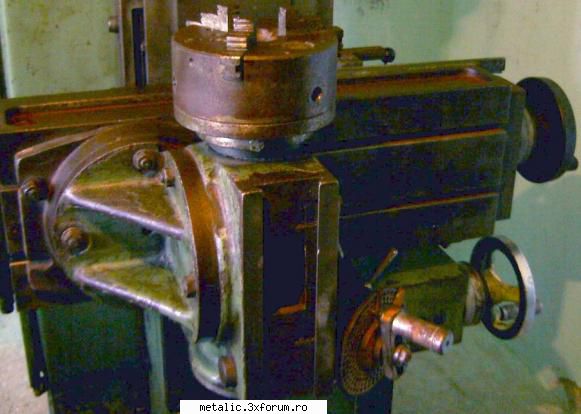

40.1KB
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
Cred ca va trebui sa primesc putin ajutor pentru atasarea pozelor. Nu am reusit sa atasez decat una singura.
---- Pentru a atasa mai multe poze intr-un post va trebui sa le incarcati pe unul din cele doua situri puse la dispozitie pentru gazduirea albumelor si sa puneti link-urile in post.
Va rog sa faceti un topic separat pentru prezentarea utilajelor/atelierului. Si eu ma gandesc sa achizitionez o freza FUS22 si as vrea sa aflu mai multe. De aceea un topic dedicat m-ar ajuta si pe mine si pe alti utilizatori. -----
40.1KB
Modificat de cnc-3000 (acum 12 ani)
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Pentru a amortiza vibratiile m-am gandit ca nu strica sa montez sub talpile bancului aceste bucati din cauciuc care sunt de fapt pucuri de hochei. Pucurile le-am gasit la 3RON bucata
|
|
| pus acum 12 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
Daca tot a venit vorba de ateliere, am o intrebare: cum se monteaza/transporta un utilaj de 1-2 tone (strung, freza) intr-un garaj sau magazie? cu ati folosit ca sa transportati utilajele in ateliere?
_______________________________________
Tos MN80a full option
|
|
| pus acum 12 ani |
|
|
barosul
MESTER
Din: bacau
Inregistrat: acum 13 ani
Postari: 94
|
|
Pe role din teava si cu cativa oameni cu rangi.Trebuie sa ai mai multe role ca sa tot bagi subt masina si pe masura ce o deplasezi cele care ramam in spate le pui in fata.
|
|
| pus acum 12 ani |
|
|
bcristian
MESTER
Inregistrat: acum 13 ani
Postari: 23
|
|
Aceasta metoda am folosit-o si eu la mai multe masini grele. Merge foarte usor - de exemplu strungul (un SN 320) l-am urcat in atelier doar eu, un vecin si sotia. Au fost vreo 20 m de mutat pe orizontala, si vreo jumate de metru pe verticala (intrarea in atelier). Pentru deplasarea prin curte am facut "sine" din scanduri de cofraj, pentru a se rostogoli tevile usor. La urcarea in atelier am facut o rampa din vreo 10 stalpi de 8x8 cm si 4m lungime, sprijiniti din loc in loc. Ca sa-l trag in sus am folosit un vinci de 600kg, cumparat cu cateva zeci de lei din targ. 2 bucati de teava de 1'' cam la 1m lungime au fost suficiente.
Efortul nu e mare (daca faci parghie cu ranga corect, ridici o latura a unei masinarii de peste 1 tona cu usurinta) dar trebuie foarta multa atentie. La fiecare miscare, asigura-te ca nu are nimeni degete pe unde poate ramane fara ele. De exemplu, in nici un caz nu trebuie sa fie cineva cu mana oriunde pe teava care tocmai intra sub masina. Pe role se misca surprinzator de repede, si e usor sa te ia prin surprindere. Daca folosesti trolii, vinciuri, etc, neaparat cu clichet - altfel daca il scapi din mana nu-l mai opreste nici Superman.
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
Translarea masinilor unelte, se face ca in schema 3D atasata. Nu se vor folosi tevi sau alte obiecte rotunde sub forma de role, deoarece pozitia lor la un moment dat este incontrolabila si exista permanent pericolul accidentelor. Tevile asezate ca in schema atasata formeaza o "sanie", a caror suprafata se reduce la doua linii drepte. Daca in plus, tevile se ung cu o pensula imbibata in ulei, alunecarea se imbunatateste substantial. Eu personal am folosit acest sistem, la amplasarea strungului meu SN320 si a frezei FUS22. Actiunea, am facut-o intr-o jumatate de zi, cu ajutorul unui vecin. Am beneficiat de 4 tevi de tipul celor de la extractia de petrol, cu diametrul de aproximativ 50 mm, lungi de 3 m si alte patru, lungi de doar 2 m. In curte, deplasarea s-a facut cu tevile de 3 m. Atunci cand strungul ajungea la capatul unei perechi de tevi, se aseza in continuare cealalta pereche. Si strungul si freza, cu anumite subansambluri demontate, pentru a reduce dimensiunea transversala, au fost introduse intr-o incapere de 3x3 mp, pe o usa obisnuita de 90x180 cm, urcand si o trapta de 30 cm inaltime. In interiorul incaperii, au fost folosite doar tevile de 2 m. Ambele utilaje, au fost asezate pe covoare de cauciuc cu grosimea de 5...6 mm, pregatite dinainte.
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Masa este aproape gata. Mai este nevoie de vopsire si montarea rafturilor dar mai las si pentru la primavara.
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Am facut masa mai lunga decat strungul in ideea de a avea si banc de lucru unde sa pot monta o menghina. Dimensiuni finale: 60cm latime x 150cm lungime.
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
Daca o faceai lunga de 2 m, atunci mai aveai si loc pentru un mic polizor, asa cum am eu.
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Sincer la asta m-am gandit ca o sa si montez acolo, adica polizorul. Dar nu ma simt prea confortabil sa am polizorul si praful rezultat din polizare atat de aproape de ghidajele strungului acoperite cu ulei.
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
Nu sunt probleme. Crede-ma! Polizorul are aparatoare si tot praful este dirijat in zona. Observ, ca ai insa o latime suficienta, ca sa pui menghina pe un colt, iar polizorul pe celalalt.
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Adevarat, dar momentan folosesc un fel de disc diamantat tip "oala" si am dat jos aparatoarea de pe polizor. Desi pilitura se duce in jos, blatul polizorului este plin de pilitura.
Pentru polizor am in plan o alta masa. Desi nu o sa mai fie clasicul polizor, vreau sa construiesc o masina de ascutit cu un motor mai puternic. Insa este un proiect pe care o sa-l incep dupa ce termin cu strungul.
In pozitia in care am masa nu am acces si la partea de langa perete pentru ca am ingramadite niste termopane de care nu reusesc sa mai scap.
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
cnc-3000 a scris:
...nu o sa mai fie clasicul polizor, vreau sa construiesc o masina de ascutit cu un motor mai puternic. Insa este un proiect pe care o sa-l incep dupa ce termin cu strungul... |
Este un proiect foarte ambitios. Eu intentionez, avand inca niste relatii privilegiate la o intreprindere din zona, sa procur una "calificata". Daca insa nu voi gasi ceea ce vreau, sau daca va fi prea scumpa, atunci intra si in vederea mea un astfel de proiect. Totusi ma cutremur, numai cand ma gandesc la amploarea proiectului. Daca la dispositivul de frezat pentru strungul de banc am lucrat deja in jur de 200...300 de ore, plus cheltuielile materiale (si inca nu l-am terminat complet) iti dai seama cam cum s-ar traduce in fapt un proiect de genul unei masini de ascutit, care necesita cateva dispozitive de aceeasi amploare cu cel de frezat despre care am vorbit. Despre efortul material, ce sa mai vorbesc, va fi mult mai amplu. Lineta strungului de banc, pe care am terminat-o recent si care a fost mai "distractiva", mi-a luat aproape 100 de ore de lucru.
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Nu prevad sa fie asa de complicat. In principiu o sa fie doar o masa care sa adaposteasca motorul si cateva rafturi, iar pe masa o sa fie un ax in lagare de alunecare sau rulmenti (cel mai probabil). Binenteles ca o sa fie si o masa inclinabila la diferite grade. Va fi pentru ascutit cutite de strung si burghie. Inca nu am freza deci nu am nici freze de ascutit.
Imi dau seama ca reprezinta totusi un efort (atat fizic cat si material) dar pentru mine este un hobby. Pentru hobby se gasesc resursele necesare. Mai putin timpul....
|
|
| pus acum 12 ani |
|
|
barosul
MESTER
Din: bacau
Inregistrat: acum 13 ani
Postari: 94
|
|
cnc-3000 a scris:
Pentru hobby se gasesc resursele necesare. Mai putin timpul.... |
Nu ti sa intamplat ca sotia sa zica: iar fiare ,toata ziua fiare ?
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
cnc-3000 a scris:
...rulmenti (cel mai probabil)... |
Atentie, se monteaza in tandem pe fiecare lagar, cate doi rulmenti radial-axiali - unul montat in sens contrar celuilalt, sau cate un singur rulment cu dublu efect. Cei mai buni sunt cei din seria 7000. Si mai convenabil, daca au colivie de textolit. Sunt insa scumpi in draci...
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
barosul a scris:
Nu ti sa intamplat ca sotia sa zica: iar fiare ,toata ziua fiare ? |
Nu, este foarte intelegatoare  Are si ea problemele ei (cu hainele si pantofii) deci ar face bine sa se abtina. Are mai multe "unitati" decat mine
|
|
| pus acum 12 ani |
|
|
barosul
MESTER
Din: bacau
Inregistrat: acum 13 ani
Postari: 94
|
|
cnc-3000 a scris:
Nu prevad sa fie asa de complicat. In principiu o sa fie doar o masa care sa adaposteasca motorul si cateva rafturi, iar pe masa o sa fie un ax in lagare de alunecare sau rulmenti (cel mai probabil). Binenteles ca o sa fie si o masa inclinabila la diferite grade. Va fi pentru ascutit cutite de strung si burghie. Inca nu am freza deci nu am nici freze de ascutit.
Imi dau seama ca reprezinta totusi un efort (atat fizic cat si material) dar pentru mine este un hobby. Pentru hobby se gasesc resursele necesare. Mai putin timpul.... |
Cam ce plaja de turatii ai de gand?,ce fel de rulmenti vrei sa pui? pe mine ma bate gandul sa bobinez un polizor de banc in trifazat sa schimb rulmentii si sa-i pun convertizor,cred ca astfel scap de executia unui ax cu fulie (asta daca gasesc un polizor mai de doamne ajuta cu capacele de la motor mai rezistente).
Modificat de barosul (acum 12 ani)
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
cnc-3000 a scris:
Nu prevad sa fie asa de complicat.... |
Asta pentru ca nu vrei sa fie polivalenta. In principiu, la o masina de ascutit, iti trebuie in mod obligatoriu un dispozitiv port-menghina, precis inclinabil pe toate cele trei directii ale planului ortogonal. Pentru sculele cu forme neregulate, care nu pot fi prinse in menghina, ai nevoie de un platou magnetic inclinabil, tot dupa cele trei directii. Arborele masinii de ascutit, se face de obicei strapuns - ca la strung - si cu sistem de prindere in penseta elastica, astfel incit sa poata fi prinsa o piatra de mici dimensiuni pentru ascutit in pozitii ascunse, la interior. In acelasi scop, motorul trebuie sa fie unul care poate dezvolta turatii mari - 12...30 mii de rotatii pe minut. Deci trebuie sa existe in mod obligatoriu, cel putin o transmisie cu fulie multipla, pentru schimbarea grosiera a turatiilor. Iti mai trebuie cel putin un dorn, pe care se vor fixa pietrele, avand conicitatea specifica pe care se orienteaza pensetele in interiorul arborelui. De obicei se fac mai multe dornuri, pentru usurinta schimbarii sculelor. Iti mai trebuie un sistem de translatare liniara pe toate cele trei directii, adica sanii exact ca la strung, cu roti de manevra pentru fiecare directie, dar cu suruburi cu pas mare, deoarece miscarea trebuie sa fie energica. In lipsa acestuia, pozitionarea sculei devine un chin. Pe scurt, la o masina de ascutit, ai nevoie de toate gradele de libertate permise. Apoi, iti trebuie in mod obligatoriu un dispozitiv pentru fixat diamantul in vederea corectiei pietrelor. De multe ori, ai nevoie sa dai pietrei un anumit profil, dupa care ea trebuie din nou indreptata. Mai sunt si alte dispozitive specifice, dar cu mai mica utilizare.
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Am vazut ca pietrele de polizor sunt cotate pe undeva pe la 3000-3500rot/min. De aceea as folosi tot un motor de 750W cu 2750rot/min. Cu ajutorul invertorului pot scoate o plaja de turatii decenta.
@ola_nicolas: nu caut sa fac o masina prea complexa de la inceput. Ideea este simpla si o sa construiesc masa in asa fel incat sa suporte modificarile care le mentionati dumneavoastra (centre de fixare. avansuri, etc.). Insa ma gandesc sa fac un astfel de dispozitiv pentru simplul motiv ca am nevoie de un polizor mai mare si un stativ pentru polizor. Momentan cel pe care il am este de 250W si este montat pe o bucata de blat de PFL pe care-l pun pe masa cand am nevoie sa ascut ceva si dupa aceea il bag la loc sub masa. Am gasit polizoare mai mari si pe picior la 900ron sau in jurul acestui pret. La acesti bani pot face bancul de lucru (masa), motorul il am deja, invertorul la fel... Si raman si cu bani in cont (teoretic).
Mai jos este o poza cu o masina de ascutit (luata de pe lathes.co.uk) si se vede ca desi este foarte mica este foarte functionala. Are doar cateva articulatii cu gradatii ceea ce-i confera un grad ridicat de miscare.
34.5KB
|
|
| pus acum 12 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
articulatiile se pot face din piese identice:
42.7KB
