Greutatea disc era de 1,25kg cu diametru de 120 (cred) iar cealalta piesa provenea de la o gantera de 4kg, dimensiuni aproximative diametrul 80mm x lungime 60mm. Partea buna este ca sunt din fonta, partea proasta ca unele greuatti sunt mai dure decat altele si poti avea dificultati in prelucrare.

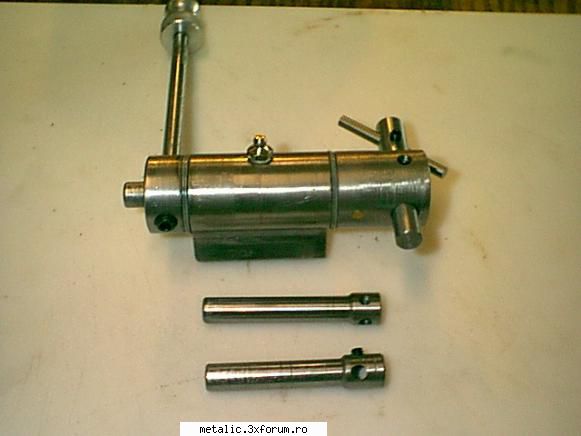

am incercat si eu sa fac unul dar nu asa , ci e un fel de cutit, adica nu trebuie sa demontez portcutitul din strung fiindca e deosebit de greu, dar momentan am esuat, are jocuri prea mari deci trebuie sa mai incerc sa le elimin
da cred ca pot elimina jocurile cu toate ca sunt si unele dezavantaje la constructia lui astfel, toata forta se transmite in papusa si carucior in spre mine la al tau toata forta se transmite in jos... daca aveam materiale poate rausam sa il fac si asa doar ca imi lipsesc multe, voi renunta la constructia lui asa si il voi face ca al tau cred, sper sa pot freza cantu acela pt port cutit ca nu am menghina mobila care sa o pot pune acolo, mai e si faptul ca sunt calic si vreau sa il fac sa pot face bile mari
aici inca un fel care are cutitul vertical ca si cel pe care am vrut eu sa il fac dar alta abordare.... cred ca voi ramane la cel cu cutitul pe orizontala totusi...
Sincer, varianta facuta de mine este foarte buna. Este o constructie rigida si destul de usor de realizat. Daca ai urmarit topicul ai vazut ca materialele sunt din magazinul cu articole sportive, deci usor de procurat.
glumesti nu? un disc de 30 de cm costa cel putin 50 ron si imi trebuie 2 nu am menghina cu care sa pot sa frezez acel cant pt portcutit si chiar daca as face modelul prezentat de tine voi avea (ca si tine) dificultati de prindere sa il prind in un singur surub ar rezulta (ca si acum cred in vibratii fiindca papusa sta pe sanie putin mai sus si am o diferenta de inaltime pe sanie iar sania nu trece de jumatatea univeraslului
hai sa zicem ca dispozitivul il realizez fara a conta costurtile materialului, dar nu am cum sa il prind de sanie as da niste gauri in ea dar imi e cam firca sa nu stric ceva, cred ca le-as da chiar in dreptul piulitei(nu stiu terminologia) care misca sania pe surub ca atunci cand ajung la capat cu acea piulita pe surub sa ajung si cu suruburile (sa nu am limitari) dar nu stiu concret ce sa fac... suruburi in gaura inseamna sa pice defiecare data sub sanie langa surub deci trebuie sa fie niste gauri cu filet ca suruburile sa nu pice , si asta ar insemna ca eu o sa am mereu acolo niste surubui ceea ce imi va impiedica introducerea unei peise mai mari de prelucrat.. de aceea tot incerc sa gesesc ceva gen scula cu care sa fac bilele ca sa nu trebuiasca sa modific strungul si totusi sa nu stau 3 ore la o bila cat un pumn sa le fac rapid.. ajutor

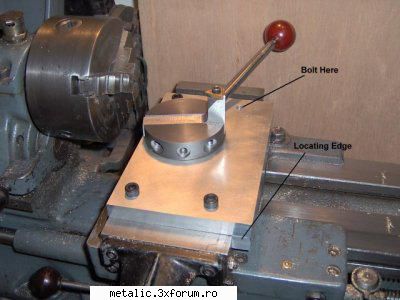

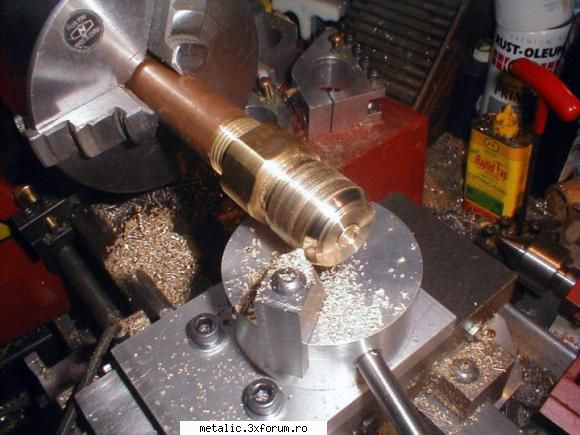

vad ca multi au rezolvat problema cu o placa groasa de metal dar nu stiu de unde sa fac rost de o fasie de 2 cm grosime de fier cu 30cm cu 50cm cam... mai trec pe la fier vechi dar nu cred... si sa o torn din aluminiu nu cred ca pot din cauza volumuli depasit
Dispozitiv strunjire sferic – poza de djseba, in Proiecte · 48KB
imi place mult acest sistem de prindere pot inlocuit o parte din sistemul de port cutit si sa strang totul bine dar imi trebuie o bucata de aluminiu de cel putin 20 cu 20 cu 20 cm.. si cred ca iarasi ma depaseste volumul
LE: abia acum mi-am dat seama cat de genial e sistemul din acesta poza acela este un cap de piston prins acolo cu o gaura data in el pt a il putea prinde in locul portcutitului si a putea fi strans .. absolut genial
Dispozitiv strunjire sferic – poza de djseba, in Proiecte · 14.2KB
Nu trebuie sa faci un dispozitiv mare si asta doar pentru ca strungul este mare. Daca te gandesti ca vrei sa prelucrezi bile cu diametrul mare (mingi de bowling) trebuie doar raza descrisa de cutit sa fie mare. Ca sa aiba rigiditate cutitul trebuie intr-adevar sprijinit pe toata lungimea lui. Deci dimensiunile platoului dispozitivului sunt date de dimensiunea maxima pe care prevezi ca o s-o prelucrezi. Frezatul santului l-am facut pe strungulet cu piesa prinsa intr-o clema cu surub. Este greu sa explic si nu am acum cheful sa fac in paint o schita cum am prins piesa. Insa ramane la imaginatia fiecaruia sa gaseasca o solutie. Dispozitivul poti sa-l prinzi oriunde pe sania transversala. Nu cred ca doua gauri filetate de 6 sau 8 ar slabi sania. Si la cat de mare ai tu sania transversala poti gasi o pozitie care sa nu coincida cu piulita respectiva. Cred ca celelalte metode (inclusiv cea cu pistonul de motor) au dezavantajul pozitionarii cutitului in timpul strunjirii. La metoda aleasa de mine toate fortele de aschiere sunt indreptate in jos lucru preluat cu succes de ghidajele strungului. De aici rezulta o rigiditate buna a dispozitivului.
hmm bile de bowling poate dar nu chiar, totusi, cred ca ori cine ar avea retineri in a da gauri in sania transversala ) mai gandesc la subiect ori cum... as face modelul ales de tine doar din cauza indreptarii fortelor in jos momentan imi lipseste placa groasa de prindere si o menghina de freza cu care sa imi pot freza santul pt portcutit
