Poate ma ajuta cineva sa deslusesc specificatiile acestui motor.
|
|
| pus acum 12 ani |
|
|
sorin renato
MESTER
Din: Galati
Inregistrat: acum 12 ani
Postari: 343
|
|
se reflecta lumina chiar pe placa. fa alta poza!
2780 rot/min
220/380
_______________________________________
Tos MN80a full option
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Asta a fost cel mai bun unghi. Partial a oxidat eticheta si nu stiu care este puterea.
Acesta este motorul:
|
|
| pus acum 12 ani |
|
|
Ion_Bumbu
MESTER
Inregistrat: acum 12 ani
Postari: 21
|
|

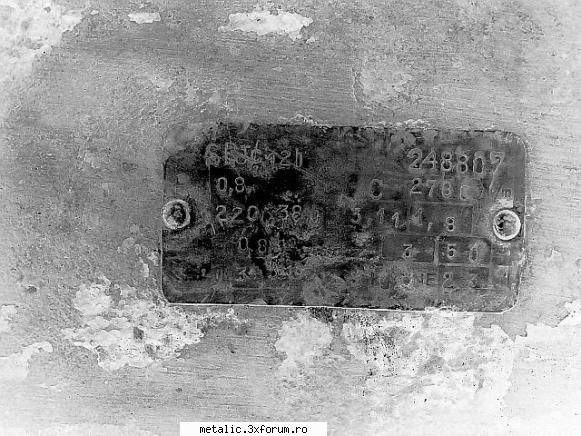

Apare curentul pentru conexiunea triunghi/stea . 3,1 Aac/1,8 Aac
E cam de 1.1Kw
Grig
68.3KB
Modificat de Ion_Bumbu (acum 12 ani)
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
Desi este poansonat un 0,9, cred ca puterea este de 0,75 kW. Turatia este de 2780 rpm. Se poate lega in triunghi la 220 V, sau in stea la 380 V. Curentul la legarea in triunghi va fi de 3,11 A, iar la legarea in stea de 1,8 A. Factorul de putere este de 0,8. Are trei faze la o frecventa de 50 Hz. Cam asta spune eticheta.
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Multumesc pentru ajutor.
Acolo este poansonat 0,8 (nu 0,9) insa nu sunt sigur daca acea valoare reprezinta puterea sau altceva. Vad ca in coltul dreapta jos este data si greutatea motorului, un lucru care nu l-am mai vazut la alte motoare.
|
|
| pus acum 12 ani |
|
|
Ion_Bumbu
MESTER
Inregistrat: acum 12 ani
Postari: 21
|
|
Cam aia e puterea utila , aprox 0.8Kw.
P totala = 220x3,11x1,73=1185 VA
P reala = 1185x.08 = 948 W
Facind raportul turatiilor 2780/3000=0,92 rezulta ca motorul e
cu randament sub 90%.
Daca`l echivalam cu 0,85% rezulta puterea utila la ax 948x0,85=806 W
Asa s`ar explica acel dublu 0,8 de pe motor.
In esenta e un motor de 7-800W putere mecanica la ax
Grig
Modificat de Ion_Bumbu (acum 12 ani)
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
|
| pus acum 12 ani |
|
|
Ion_Bumbu
MESTER
Inregistrat: acum 12 ani
Postari: 21
|
|
Merge fara probleme , in doc scrie ca`i de 1,9KVA invertorul
Grig
Modificat de Ion_Bumbu (acum 12 ani)
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
Apropos de calculele colegului @Ion_Bumbu: Randamentul este sub 0,8 pentru motoarele de pana la 1,5 kW. Deci acolo unde apare 0,8, ar trebui sa fie factorul de putere, care in mod normal la un motor de 0,75 kW si 2780 rpm, este putin mai mare - in jurul valorii de 0,84. In trifazat, puterea extrasa de la retea este sqrt(3)UIcos( φ ) =1,73x220x3,11x0,8=948. Considerand totusi randamentul de 0,8, rezulta o putere mecanica la arbore de 948x0,8=758 W. In cazul legarii in stea, avem sqrt(3)UIcos( φ ) =1,73x380x1,8x0,8=948 W. Considerand un factor de putere de 0,84 si un randament de 0,76, valori normale la acest tip de motor, ar rezulta, pentru aceeasi conexiune triunghi: sqrt(3)UIcos( φ ) =1,73x220x3,11x0,84=995 W. Iar pentru puterea mecanica (puterea nominala a motorului) la arbore: 995x0,76=756 W. In acest mod am argumentat si de ce cred ca puterea nominala este totusi de 0,75 kW. De altfel aceasta este si o valoare standardizata.
cnc-3000 a scris:
...Acolo este poansonat 0,8 (nu 0,9)... |
Inseamna ca aceea este valoarea randamentului. Au fost ambele (el si factorul puterii) rotunjite la 0,8.
PS: Nu stiu de ce in loc de paranteza de dupa φ, la mine apare un emoticon. Sper sa nu fie decat la mine.
moderator: intelegea semnul ca emoticon. am modificat adaugand niste spatii libere
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
|
barosul
MESTER
Din: bacau
Inregistrat: acum 13 ani
Postari: 94
|
|
Pare un model german mai vechi ,astea au viata lunga ,sant grele si bine facute,de obicei la ele puterea stantata este chia reala nu ca la chinezi.
|
|
| pus acum 12 ani |
|
|
ola_nicolas
MESTER
Inregistrat: acum 13 ani
Postari: 123
|
|
barosul a scris:
Pare un model german mai vechi... |
Nu prea cred. Curentii de 3,11 A si 1,8 A sunt specifici motoarelor romanesti de 0,75 kW/2780 rpm.
Modificat de ola_nicolas (acum 12 ani)
|
|
| pus acum 12 ani |
|
cnc-3000
Administrator
Din: neant
Inregistrat: acum 13 ani
Postari: 808
|
|
Ca idee, motorul ce l-am adaptat pe strung are tot 0,75KW si 2750rot/min insa este mult mai compact ca si gabarit. Si DA, motorul este romanesc. Cel putin pe eticheta se deslusesc cuvinte in limba romana. Insa banuiesc ca pe vremea cand s-a construit motorul se mergea pe un patent probat si de succes. Nu ar fi exclus sa fie o copie perfecta a unui motor fabricat in Statele Unite (spre exemplu).
Am urmarit pe un forum strain o discutie despre motoarele mai vechi si multi erau de parere ca izolatia acestora nu ar rezista la frecvente de ordinul sutelor de Hz, deci nu s-ar preta la actionarea prin convertizor de frecventa. Inca sunt in dubii daca sa-l alimentez prin convertizor sau nu.
Cum aflu cati poli are acest tip de motor?
|
|
| pus acum 12 ani |
|
|
barosul
MESTER
Din: bacau
Inregistrat: acum 13 ani
Postari: 94
|
|
cnc-3000 a scris:
Cum aflu cati poli are acest tip de motor? |
Pai pe eticheta spune ca are 2780 ture deci are 1 pereche de poli.
|
|
