forumul prelucratorilor prin aschiere
Un loc pentru pasionatii prelucrarilor prin aschiere unde pot cere/oferi sfaturi si impartasi din experienta lor.
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808

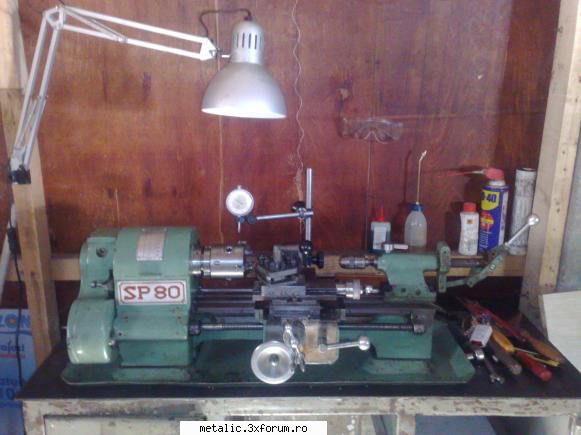

Acesta este strungul meu. Este un strung de precizie pe lagare din metal alb, motor de 0,37KW original trifazic dar momentan am instalat unul de 0,36KW monofazat. Este fabricat la Arad in 1987. Are un universal de 80mm si in lucru o flansa pentru adaptarea unui universal de 100mm. Cand l-am cumparat nu avea rotitele pentru filete, sunt in cautarea lor insa fara succes.
38.9KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808

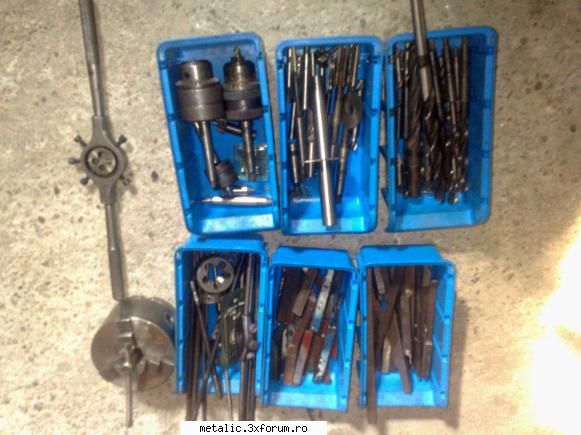

De cand il detin am facut multe incursiuni in targurile de vechituri si am reusit sa-i fac o zestre destul de bunicica. In primul rand am reusit sa cumpar un stativ magnetic cu ceas comparator (cea mai importanta achizitie). Am cumparat mai multe bare din otel rapid, multe cutite cu pastila de carbura (vidia), alezoare de interior, burghie pe con MK1, mandrine pe con MK1, varf de centrare rotitor pe con MK1 si diferite freze.
47.8KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808

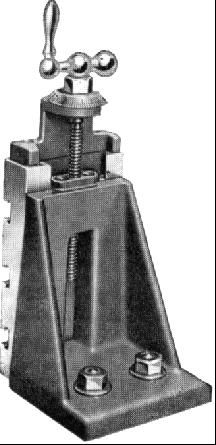

Pentru freze trebuie sa mai achizitionez o menghina si sa adaptez sania port cutit pe verticala pentru a putea folosi strungul ca si freza.
19.9KB
pus acum 12 ani
philiprobz
MESTER
Inregistrat: acum 12 ani
Postari: 21
cu riscul de a fi considerat offtopic vreau sa spun ca de cate ori vad bijuteria asta imi vine sa o iau razna .mi-am vandut pana si laptopul ca sa strang bani dar tr sa ma incadrez intr-un buget de 1500 lei si astia imprumutati in parte . ofertele pe net sunt reduse iar cele existente depasesc puterea mea de cumparare . daca din intamplare aveti cunostinta de un astfel de strung de vanzare va rog sa ma anuntati. prefer sa iau un "warn" sau ceva decat sa irosesc o sansa de a gasi un sp80 ,sper ca ma intelegeti
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Nici nu se pune problema de "warn". Si eu sunt "virusat" cu microbul asta si va inteleg perfect. Am cautat strungul o gramada, am periat net-ul pana am gasit un anunt expirat de un an de zile. Vanzatorul renuntase sa mai caute client. Norocul me Si ma chinuia faptul ca anul trecut erau mai multe de vanzare pe net si la preturi de sub 2000 ron insa la momentul acela nu eram sigur si le-am pierdut. Incercati sa mai sunati la cei care au postat cu un an-doi in urma, poate nu le-au vandut si le tin degeaba. Sau vedeti anuntul de la vanzari postat astazi, poata va place
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Am tot cautat un con morse care sa mearga in axul masinii ca sa pot baga un CM1 ca varf de centrare pentru a putea strunji intre axe (o sa fac si flansa de prindere). Nu am gasit decat un Con Morse 4/1 insa ceea ce aveam nevoie este de CM3/1. Dar gasind piesa la un pret modic (5RON) am cumparat-o si am inceput sa o prelucrez pe strung. Am folosit un cutit cu pastila Vidia.
Este impresionant cum un strung mic poate are puterea sa scoata"scantei" (ste vorba de spanul incins la rosu)
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Salut,
Inainte de a realiza un con pentru coloana strungului verificati daca conul este de tipul MK caci la mine are alta conicitate, conicitatea de la conurile mandrinelor.
Cu stima.
_______________________________________
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Cu ce pot sa iau dimensiunea la interior daca nu am nici un micrometru de interior? Ce metoda sa folosesc? Ma gandeam ca o s-o potrivesc prin tatonari dar tinand cont ca asta ar insemna sa scot piesa din universal de fiecare data, s-ar putea sa iasa "varza" La grad de conicitate diferit marturisesc ca nu m-am gandit. Am luat diametrul interior mare al axului, prins piesa in universal, imitat unghiul de strunjire cu ceasul comparator prins in locul cutitului si am inceput sa iau ceva din el. Din pacate a intervenit o alta treaba si strungul a ramas pe loc cateva zile
pus acum 12 ani
barosul
MESTER
Din: bacau
Inregistrat: acum 12 ani
Postari: 94
Poate te poti inspira de aici:
ca sa afli inclinarea
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Tipul e foarte tare. L-am mai vazut pe youtube si este de apreciat meticulozitatea lui. Problema mea este ca trebuie sa iau o dimensiune in interiorul unui ax la 10cm de la gura axului si fara un micrometru de interior nu prea stiu cum. Cu strunjitul si potrivitul o sa ma descurc eu
pus acum 12 ani
barosul
MESTER
Din: bacau
Inregistrat: acum 12 ani
Postari: 94
cnc-3000 a scris:
Tipul e foarte tare. L-am mai vazut pe youtube si este de apreciat meticulozitatea lui. Problema mea este ca trebuie sa iau o dimensiune in interiorul unui ax la 10cm de la gura axului si fara un micrometru de interior nu prea stiu cum. Cu strunjitul si potrivitul o sa ma descurc eu
O mandrina cu CM 3 nu ai ca asa ai putea rezolva problema cu unghiul necunoscut:
pus acum 12 ani
barosul
MESTER
Din: bacau
Inregistrat: acum 12 ani
Postari: 94
Daca nu esti grabit nu promit dar o sa-ti caut pe la Bacau ,personal am un con CM3/CM1 si unul CM2/CM1 din talcioc pe care am dat 12 lei de bucata(eu zic ca face).
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Multumesc pentru oferta dar am reusit sa gasesc si un CM3/CM1. Insa nu este nici asta dimensiunea. Interiorul axului masinii este pentru pensete iar conul este foarte scurt (cca 5cm). M-am pus pe cautat pensete acum
Azi am fost prin targul de vechituri de la Autovit si am gasit ceva nesperat: LINETA FIXA SI LINETA MOBILA pentru TOS MN80!!!! Mi le-a si lasat omul la 100ron! Sunt foarte bucuros ca am reusit sa gasesc asa ceva. Se potrivesc perfect pe SP80, acum trebuie doar sa vad cum se adapteaza lineta mobila pe carucior tinand cont ca nu am nici o gaura filetata pentru asa ceva pe carucior.
Ieri am facut o prostie: gasisem in targ un vernier in stare perfecta la 20 ron si m-am codit sa-l iau. Cand m-am intors dupa 10 minute se daduse deja. Problema era ca nu stiam la ce sa-l folosesc (nu pretul) si pana m-am trezit (sunt ardelean, ma prind mai greu), l-am pierdut
28.3KB
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Salut,
Felicitari pentru achizitie! De multe ori nici nu te astepti sa gasesti acesorii originale, sau cand te astepti mai putin si de obicei nu ai bani atunci apar chestii interesante. Eu cand am o oferta de ceva nu mai stau pe ganduri, caci sigur are sa-mi para rau dupa aceea.
Cu stima.
_______________________________________
pus acum 12 ani
alin 105
MESTER
Inregistrat: acum 12 ani
Postari: 105
Le-ai cumparat la un pret super bun.Din ce-mi dau seama, in bucuresti se gasesc lucruri interesante prin targul de vechituri.Prin Cluj foarte rar se gaseste ceva interesant pt un atelier.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Sunt trei targuri mari de vechituri: unul este zilnic, unul Joia, Sambata si Duminica iar cel mai mare doar Duminica. Pe langa mai este unul zilnic la Obor cu tarabele pline cu scule (din fostele fabrici Bucurestene). Din punctul asta de vedere... Raiul strungarilor Freze deget, alezoare, burghie CM1-2-3, tarozi, pastile si cutite de toate tipurile, micrometre, sublere, ceasuri comparatoare.... Chiar cam tot ce vrei. Asa m-am "imbolnavit" definitiv, plimbandu-ma prin targurile astea.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808

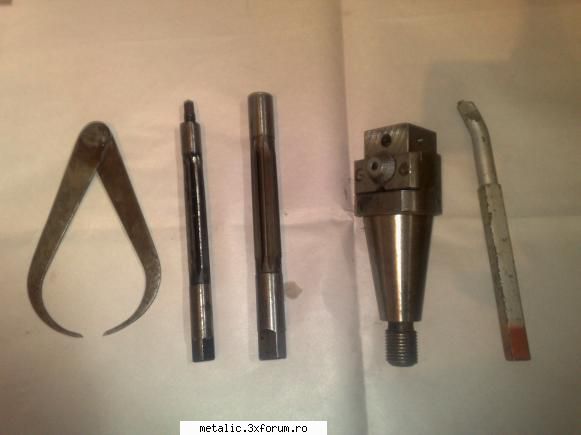

Ce am mai colectat saptamana asta din targuri la preturi foarte convenabile. De exemplu pe alezoarele respective am dat 1ron pe bucata. Sunt folosite dar nu complet uzate si ce ma atras (pe langa pret) a fost faptul ca sunt reglabile: prin strangerea surubului din capat acesta intra in interiorul alezorului si avand forma conica in capat umfla lamele alezorului. Este vorba de zecimi, nu mm. Capul de freza chiar daca nu se potriveste pe strungul meu, ma gandeam ca pot face la un moment dat un "fly cutter" din el. Compasul de exterior la 5 ron isi va gasi cu siguranta folosul. Ce a costat mai multicel a fost cutitul de interior cu pastila vidia dar chiar aveam nevoie de asa ceva. Ce am avut pana acum au fost niste cutite forjate cumparate de la meseriasii din Brasov, doar ca erau cutite de filete si nu prea puteam degrosa cu ele
21.9KB
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55

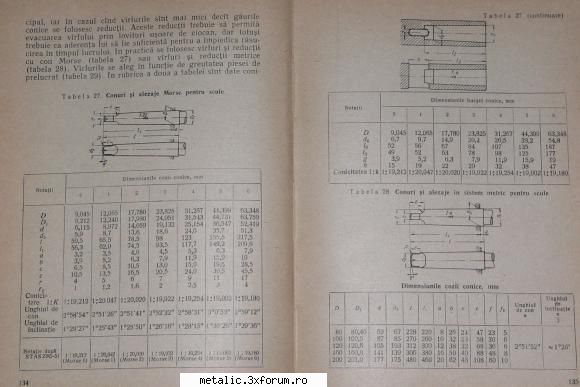

Postez o fotografie (momentan nu am scaner) din Cartea strungarului de Ing. Vasile Barbu, ce contine tabele cu dimensiunile conurilor si a alezajelor pentru scule, poate ajuta:
35.7KB
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55
Nu mai pot (sau nu stiu) reedita fotografia din postul anterior Aceiasi fotografie la rezolutie mai mare:
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Buna informatia, multumesc. Aceasta este rezolutia maxima acceptata de forum, insa link-ul pus de dumneavoastra a rezolvat problema marimii
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55
cnc-3000 a scris:
.............. Se potrivesc perfect pe SP80, acum trebuie doar sa vad cum se adapteaza lineta mobila pe carucior tinand cont ca nu am nici o gaura filetata pentru asa ceva pe carucior.
Se pare ca luneta mobila se ataseaza in partea stanga a caruciorului, in fotografia atasata apar doua gauri care, presupun, folosesc la prinderea lunetei.
19.3KB
Modificat de PL500 (acum 12 ani)
pus acum 12 ani
philiprobz
MESTER
Inregistrat: acum 12 ani
Postari: 21
si lineta se plimba in acelasi timp cu caruciorul?
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55
Da, luneta mobila se deplaseaza impreuna cu caruciorul urmand cutitul. Se foloseste la strunjirea de finisare si filetarea pieselor lungi si subtiri.
pus acum 12 ani
philiprobz
MESTER
Inregistrat: acum 12 ani
Postari: 21
aha deci obligatoriu piesa tr sa fie cilindrica cel putin pe lungimea ce tr prelucrata si cu acelasi diametru . multumesc
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
PL500 a scris:
cnc-3000 a scris:
.............. Se potrivesc perfect pe SP80, acum trebuie doar sa vad cum se adapteaza lineta mobila pe carucior tinand cont ca nu am nici o gaura filetata pentru asa ceva pe carucior.
Se pare ca luneta mobila se ataseaza in partea stanga a caruciorului, in fotografia atasata apar doua gauri care, presupun, folosesc la prinderea lunetei.
Multumesc pentru poza. La al meu nu am gaurile date de aceea nu stiam exact unde vin. Banuiam ca acolo este locul dupa o poza a strungului TOS. Este strungul dumneavoastra? Pare a fi tot SP80?! M-as bucura sa am cu cine sa schimb informatii (de fapt pe cine sa intreb )
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55
Nu, strungul nu este al meu. Eu am un TOS MN80A, din pacate inca in proces de reconditionare de vreun an si ceva. Strungul il am la tara,pe acolo ajung cam la 2 saptamani si nici atunci nu prea am timp de el. Am si eu lipsuri la el: ambele lunete (de fapt doar cea fixa m-ar interesa cumva), ceva roti dintate pt. filete (inca nu stiu care imi lipsesc), dispozitivele speciale(de frezat si divizorul). In plus trebuie aranjat electric deoarece instalatia a fost pt. alimentare trifazata. Experienta mea practica de lucru cu strungul este zero, doar am citit destul de mult despre aschiere, strunguri si alte asemenea pt. a fi pregatit cand ii voi pune in folosinta.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Vedeti ca am postat in sectiunea "Manuale" un manual de utilizare pentru TOS MN80 (daca nu-l aveati deja). Daca aveti vreo cunostinta despre manualul pentru SP80, va rog sa ma ajutati si pe mine. Am un amic care are un TOS MN80 insa este destul de obosit si nici instalatia nu este originala, insa are ambele lunete si 2 papusi mobile plus toate rotile pentru filete si multe alte accesorii. Ar vrea sa-l vanda insa cere foarte mult considerand starea lui (2000ron). Nici el nu-l foloseste, poate pana la urma o sa reduca din pret si o sa dau de stire pe forum. Poate intereseaza pe cineva. Cat despre teorie si eu m-am documentat o gramada si inca ma documentez, urmaresc toate clipurile posibile de pe youtube si forumuri straine ca sa-mi largesc orizonturile. Insa nimic nu se compara cu lucrul efectiv pe strung... pot pierde ore intregi lucrand fara nici o durere de spate, gat, etc.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Ce ma gandesc ca mi-ar fi foarte de folos: un QCTP (Quick Change Tool Post) sau suport de cutite cu schimbare rapida sau mai degraba un astfel de suport pentru cutitul de debitare insa postat in spatele piesei. Am citit pe net ca are o eficienta mult mai mare aflandu-se in spatele piesei decat in pozitia clasica si asta din urmatorul motiv: in pozitia clasica, atunci cand avansul este prea mare cutitul va musca din piesa si datorita miscarii de rotatie a piesei acesta se va infunda si mai tare in material ducand la ruperea cutitului sau blocarea strungului; pe cand aflandu-se in spatele piesei de debitat, in momentul in care se forteaza avansul cutitul nu se va mai infunda in material ci va fi aruncat inapoi nemaiexistand pericolul de rupere.
pus acum 12 ani
philiprobz
MESTER
Inregistrat: acum 12 ani
Postari: 21
o observatie la clipul cu "making a cone morse for sherline" de mai sus este felul in care individul ala strange mandrina pe rand la fiecare din cele 3 gauri . lucrul asta nu-l inveti de nicaieri , nici la scolile de prfil si nici de la alti meseriasi . ce parere aveti , e justificata strangerea in acest fel pt o mai buna distribuire a fortei de apasare ? adica teoretic ar tr sa functioneze si la strangerea universalului chiar daca acesta are alt mecanism de strangere
Modificat de philiprobz (acum 12 ani)
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Daca stai pe langa un meserias ai sa observi ca strange daca vrea precizie doar o singura gaura si aceiasi... Unele treburi se fura vizavi de meserie, si altele vin din experienta.
_______________________________________
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Am reusit sa iau intr-un final un universal de 100 cu doua seturi de bacuri, normale si intoarse. Ramane sa-i fac flansa de adaptare si sa-l pun pe strung. Desi ma gandesc ca daca este bun (ar trebui, pare aproape nou) sa-l folosesc doar pentru lucrari mai pretentioase. L-am cumparat cu flansa pe con, banuiesc ca ar fi fost pentru freza. @radu cnc, ma puteti ajuta cu o flansa cu filet pentru axul strungului meu? Ma gandesc sa fac prinderea direct pe axul strungului nu pe flansa universalului de 80 care este momentan montata pe strung.
43.6KB
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Daca nu gasiti meserias local si doriti sa va ajut, va ajut cu placere. Trebuie insa sa procur material , sa stiu cota exacta a filetului de pe axul strungului si diametrul de divizare a gaurilor de prindere din universal.
_______________________________________
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
@radu cnc: ma gandeam sa transform flansa pe con care a venit cu universalul. Teoretic trebuie doar inlaturat conul si alezat gaura interioara cu filetul necesar. Celelate dimensiuni (pentru prins universalul pe el) sunt facute de fabrica si nu trebuie nici o adaptare. Piesa arata asa:
30.2KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Si dintr-o alta perspectiva:
28.1KB
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Este pacat sa se strice conul, iar cel mai corect este ca sa se realizeze filetul intr-o flansa, se prinde in axul strungului si se strunjeste fata dreapta si gulerul pentru universal. Asa este cel mai corect ca sa fie abateri minime.
_______________________________________
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Aveti dreptate cu metoda de lucru, am vrut sa folosesc piesa pe care o aveam pentru a simplifica treaba (gasitul materialului, etc.) Credeti ca fonta se preteaza pentru o flansa de universal? Si ma refer strict la fonta turnata (probabil) de la discurile de gantere. Am deja o flansa de instalatii din fier (cred ca este superior OL37) cu dimensiunile fi 160mm si grosimea 20mm insa este destul de greu de redus la diametrul de 100mm tinand cont ca nu o pot debita pe stungulet. Fonta se prelucreaza muult mai usor si deja am discuri cu diametrul de 100mm. Insa imi este teama ca datorita propietatilor casante ale fontei sa nu ma trezesc cu universalul in cap.
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55
Inspirat de forma flansei conice pe care ati postat-o, cred ca puteti folosi cu succes un butuc roata auto ca in: exemplu Ca idee de diversitate cautati imagini cu google folosind cuvintele ,,butuc roata". In magazine preturile incep de la vreo 50 lei, insa cred ca cel mai bine este ca, inarmat cu sublerul, sa vizitati targurile de vechituri, service-urile auto pt. piesele uzate inlocuite sau pe la dezmembrari auto.
O alta idee de semifabricate ce pot fi folosite cu succes in diferite constructii metalice ar fi tijele de la amortizoarele (telescoapele) auto.
off topic: in cadrul redactarii mesajelor pe forum, la ,,Actiuni", alaturi de butonul <submit> nu puteti adauga si unul cu functia <preview> ?
Modificat de PL500 (acum 12 ani)
pus acum 12 ani
ola_nicolas
MESTER
Inregistrat: acum 12 ani
Postari: 123
cnc-3000 a scris:
...ma gandeam sa transform flansa pe con care a venit cu universalul...
O buna metoda de a realiza in regim propriu o flansa cu CM3/CM2 pentru universal, este de a procura o scula veche cu CM3/CM2 - spre exemplu un burghiu cu con sau o bohrstanga, iesite din uz. Conul trebuie sa prezinte obligatoriu gaura de centrare de la prelucrarea originala. Se taie cu flexul partea activa a sculei. Se indreapta frontal pe strung. Se sudeaza o flansa adecvata. Se detensioneaza. Daca nu exista acces la un cuptor de TT, se poate incerca la o flacara de gaz prin inrosirea la aproximativ 800...900 grade si racirea lenta intr-un interval nu mai mic de o ora, prin indepartarea progresiva a flacarii. Se prinde flansa in universal si se sprijina cu varful rotativ al pinolei, presat in gaura de centrare. Se prelucreaza (se curata) zona sudata precum si fata frontala aferenta. Se indeparteaza universalul cu flansa cu tot si in locul sau se fixeaza flansa de prelucrat. Se strunjeste la final, sau se lasa adaosuri de rectificare - daca se dispune de psibilitatea rectificarii. Se demonteaza si se realizeaza gaurile echidistante pe o freza cu divizor.
Modificat de ola_nicolas (acum 12 ani)
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55
De fapt cnc-3000 voia sa adapteze universalul (prin intermediul unei flanse adaptoare) pe axul principal al strungului folosindu-se de filetul acestuia din urma.
17.1KB
pus acum 12 ani
ola_nicolas
MESTER
Inregistrat: acum 12 ani
Postari: 123
Eu nu am intalnit sistemul asta. Ai cumva poze de detaliu?
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Ca sa ma fac inteles trebuie sa explic situatia existenta: momentan am montat pe strung un universal de 80 cu platoul aferent. Pe platoul respectiv, devreme ce el este deja fixat pe axul masinii vreau sa prind in locul universalului de 80 un universal de 100. Ce difera la cele doua este gulerul de prindere. De aceea vreau sa fac o flansa de adaptare in felul urmator: flansa respectiva sa se prinda pe platoul existent si apoi sa-l prelucrez ca sa prind pe el universalul de 100. Desi este o metoda relativ proasta (orice mica abatere se dubleaza folosind doua adaptari) este cam unica posibilitate pentru mine deoarece nu am roti in cutia de viteze pentru filete. @ola_nicolas: avand corpul cu con care a venit cu universalul, ma gandeam sa-i prelucrez un filet interior pentru prinderea pe axul masinii si sa-mi simplific treaba. Dar nu este o idee prea buna cum a spus si radu cnc deoarece nu respecta metodologia. @PL500: din pacate forumul nu are in constructie si functia de previzualizare subiecte. Insa puteti modifica ulterior fara probleme postul.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Ce a postat PL500 este exact cum arata axul masinii si la SP80. Pe acel filet se prinde platoul universalului.
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55
Cotatiile axului masinii respectiv dimensiunile numai interioare ale piesei adaptoare le gasiti in fisierul atasat. Filetul axului este M39x4 (prea mare pt. a se putea realiza pe propiul strung). Recomand sa construiti piesa dinstincta pt. cel de-al doilea universal. Perfect ar fi daca gulerul ce va imbraca axul masinii va fi despicat si montat peste el un colier de stringere (ca la mandrinele mari), asa se va putea schimba sensul de rotatie fara ca universalul sa se defileteze.
pus acum 12 ani
ola_nicolas
MESTER
Inregistrat: acum 12 ani
Postari: 123
cnc-3000 a scris:
...vreau sa fac o flansa de adaptare in felul urmator: flansa respectiva sa se prinda pe platoul existent si apoi sa-l prelucrez ca sa prind pe el universalul de 100...
Cel mai mare dezavantaj este ca in acest mod se scoate si mai mult in consola universalul - deci se pierde la lungimea maxima de prelucrare.
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Asigurarea universalului pentru modele pe filet se face intradevar cu un colier peste partea unde este realizata cota dreapta si se introduc trei stifturi care asigura universalul pe axul strunguluil in momentul strangerii colierului.
Metoda este aplicata la un strung Weiler cu universal montat pe M33x4.
_______________________________________
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
radu cnc a scris:
Daca stai pe langa un meserias ai sa observi ca strange daca vrea precizie doar o singura gaura si aceiasi... Unele treburi se fura vizavi de meserie, si altele vin din experienta.
Adevarat! Si universalul meu TOS are semn la una dintre gaurile de strangere si o folosesc doar pe aceea la strangerea pieselor in universal. Inca ma lupt cu aducerea lui la o precizie de 0,01 sau sub 0,01. Sincer, nu stiu daca o sa reusesc acest lucru. Dar de ce am nevoie de o astfel de precizie? Pana la urma piesa strunjita are precizie de 0,00..., deci de ce as avea nevoie de precizie perfecta in prindere? Daca este necesara precizia la prindere se folosesc pensetele (la dimensiuni mici pana in 10mm diametru). In rest, piesa trebuie prelucrata fara scoaterea ei din universal. Strungul este o scula de precizie dar are limitarile ei datorata mai multor factori. Daca tinem cont de acesti factori, putem face treaba buna cu orice strung. In fond si la urma urmei, asta se numeste experienta. Daca ai aceasta experienta poti sti ce, cat si cum sa lucrezi pe strung. Acesta a fost ideea de baza in formarea acestui forum. Pentru a posta si gasi informatii in asa fel incat sa nu trebuiasca sa faci greseli pentru a invata din ele.
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
La lucru pe un sn281 este montat un universal de 250mm pe care eu sunt foarte invidios, are precizie de 0.01...0.02pe toata plaja de strangere. Este drept ca a costat in jur de 700€ si este de la firma ROHM.
_______________________________________
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Astazi m-am apucat sa desfac strungul. Am observat ca aveam un joc la ansamblul portcutit si la carucior. Deci, mi-am luat inima in dinti si l-am facut bucati
34.8KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Prima data m-am ocupat de jocul la carucior. Mi-am facut probleme ca am stricat batiul (ghidajele) fortand strunguletul cand am strunjit flansele din fonta si otel. Dar se pare ca problema a fost alta. Am pus prima data suportul de la ceasul comparator pe o placa de granit iar ceasul comparator l-am pus pe ghidaj. Placa de granit avea o lungime de 30cm/20cm. Am plimbat in felul acesta ceasul comparator pe toata lungimea ghidajului si diferenta a fost infima: pe mijlocul ghidajului de abia aparea o variatie de sub 0,01mm. Poate se datora si finisajului suprafetei sau urmelor de mizerie (desi am sters cu mana ghidajul). Deci ghidajele nu au uzura, sau uzura este nesemnificativa. Am repetat miscarea de mai multe ori tinand placa de granit in mai multe pozitii pentru a exclude o eroare datorata neplaneitati aceste placi.
Totusi, caruciorul avea joc pe verticala si valoarea era destul de mare. 0,07mm masurat cu ceasul comparator.
36.1KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Si fortand in sus...
35.5KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Vinovat nu era batiul strungului ci pana de sub carucior care are rolul de a tine caruciorul pe ghidaje.
29.1KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Adica....
40.9KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Am demontat pana si singura solutie pe care am gasit-o a fost sa iau putin din scaunul pe care sta pana pe carucior, in felul asta reducand distanta intre pana si ghidaj. Am luat putin cu pila, am verificat apropierea si iar am luat cu pila pana cand pana a atins ghidajul si caruciorul a alunecat frumos pe ghidaje fara jocuri sau blocaje.
38.4KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Dupa montajul caruciorului pe batiu am verificat inca o data cu ceasul comparator daca am jocuri. Ceasul mi-a aratat 0,02mm si asta fortand destul de tare in sus.
36.1KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Inainte sa ma apuc de reparatie (plimband caruciorul de la un capat la altul) la capete trebuia sa fortez iar la mijloc (pe zona de lucru cea mai folosita) mergea usor de tot. Acum caruciorul merge foarte usor de la un capat la altul fara sa intampine rezistenta pe toata lungimea ghidajului.
Urmatoarea problema a fost portcutitul. Problema era ca nu se aseza fix pe carucior si cand intram in fier se misca tot ansamblul portcutit. In lipsa de tus am folosit o metoda mai..... arhaica. Am afumat suprafata talpii portcutitului cu fumul de la o bucata de cauciuc ars.
23.6KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Metoda desi primitiva a dat rezultate: contactul era in cateva puncte pe carucior. Rotind portcutitul pe carucior s-a transferat negreala si pe carucior marcand aceste puncte.
35.3KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Am razuit cu sabarul punctele de contact de pe carucior si am repetat operatia de "afumare" si razuire pana ce s-a marit suprafat de contact considerabil.
34.6KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Pentru moment am lasat-o asa si am asamblat strungul pentru a-i face probe si a vedea cum se comporta la strunjit si debitat. Acum este mult mai rigid si nu mai face figuri la debitare iar suprafata strunjita iese extrem de fina si continua si asta folosind un cutit de degrosare cu widia. Am incercat sa fac poze la finisaj dar din pacate cu telefonul atat am reusit sa scot.
43KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Am tot uitat sa postez si "scula" asta. Pentru a putea strange piulitele care fixeaza bucsile pe axul masinii, am adaptat o banala cheie reglabila prin gaurirea uneia dintre falci si montarea unui stift in gaura. Fiind reglabila pot strange/desface si piulita care strange fulia pe axul masinii. Altfel, aveam nevoie de doua tipuri de chei pe care nu am reusit sa le gasesc in targ.
36.7KB
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55
cnc-3000 a scris:
Inainte sa ma apuc de reparatie (plimband caruciorul de la un capat la altul) la capete trebuia sa fortez iar la mijloc (pe zona de lucru cea mai folosita) mergea usor de tot. Acum caruciorul merge foarte usor de la un capat la altul fara sa intampine rezistenta pe toata lungimea ghidajului.
Aici nu inteleg: Daca uzura era la pana caruciorului si acesta se se bloca doar la capetele batiului, prin reducerea ajustajului penei cum de nu se blocheaza mai mult ? Logic ar fi fost ca blocajele sa apara datorita uzurii inegale ale suprafetelor de sub batiu, acolo unde strange pana.
Modificat de PL500 (acum 12 ani)
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
De aia am crezut si eu ca s-a uzat ghidajul (ca a facut burta). Insa dupa ce am verificat cu ceasul comparator (prin metoda descrisa mai sus) si nu am gasit deviatii de planeitate, banuiesc ca pe partea de dedesubt a ghidajelor (spre capete unde nu ajungeam sa lucrez cu caruciorul) s-a strans ulei de-a lungul anilor. Spre rusinea mea nu am curatat si sub ghidaje cand l-am achizitionat. Asta nu am facut decat acum dupa ce am desfacut tot. L-am spalat bine cu diluant si l-am sters in toate colturile. Ce inseamna sa nu ai cunostinte si sa trebuiasca sa descoperi "pe pielea ta". Nu am stiut ca are si pana aceea dedesubt Importanta a fost verificarea ghidajelor in partea de sus. Cum acolo s-au dovedit a fi in regula, in partea inferioara conteaza doar sa tina caruciorul cat mai strans pe ghidaje. Si cum dupa curatare nu am mai avut blocaje inseamna ca aia a fost cauza. Nu prea am cum sa verific cu ceasul comparator planeitate ghidajului pe dedesubt dar acum nu mai freaca si vizual arata bine. Ca si orice utilaj, verificarea si reglarea lui se face dupa un anumit orar. La mine cred ca implinisem numarul de ore lucrate si venise vremea sa-l verific. Ma si pregatisem mental sa-i fac o rectificare plana la batiu... Noroc ca nu a fost cazul.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
O alta problema pe care credeam ca o am la strung era un joc la sania transversala. Credeam ca am uzura in piulita pentru ca aveam un sfert de cursa moarta cand dadeam la manivela. Am scos surubul afara si am dat si piulita jos dar la verificare au intrat foarte fix. Problema s-a dovedit a fi de fapt de la scaunul manivelei unde avea un mic reglaj. Dupa ajustare, a disparut jocul si acum sania se misca imediat ce invart manivela.
28.3KB
pus acum 12 ani
barosul
MESTER
Din: bacau
Inregistrat: acum 12 ani
Postari: 94
cnc-3000 a scris:
Am tot uitat sa postez si "scula" asta. Pentru a putea strange piulitele care fixeaza bucsile pe axul masinii, am adaptat o banala cheie reglabila prin gaurirea uneia dintre falci si montarea unui stift in gaura. Fiind reglabila pot strange/desface si piulita care strange fulia pe axul masinii. Altfel, aveam nevoie de doua tipuri de chei pe care nu am reusit sa le gasesc in targ.
Esti mare ,exact de asa ceva aveam si eu nevoie.Din ce ai facut stiftul?
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Sincer nu mai tin minte daca am folosit un bolt de otel (ce se folosea pe vremuri la impuscarea in beton) sau un simplu surub Cand ajung iarasi la atelier o sa verific. Vezi ca falcile sunt cementate in partea de apucare (unde este zimtata). Cand am dat gaura din exterior, 3/4 din gaura a mers ca in branza. Doar in zimti m-am chinuit putin. Stiftul l-am batut pur si simplu (fortat) tocmai din cauza ca nu am vrut sa ma chinui sa dau filet in cementata (nici nu stiu daca as fi reusit).
pus acum 12 ani
barosul
MESTER
Din: bacau
Inregistrat: acum 12 ani
Postari: 94
Eu ma chinuiam cu o cheie de tevi cara cam lasa urme in piulita ca treduia sa strang tare ca sa nu patineze.Ma batea gandul sa dau la facut niste piulite cu hexagon si nu rotunde.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Prima data cand am umblat la bucsi, am folosit chernerul si ciocanelul. Erau deja urme de cherner pe piulite si am zis ca nu am ce strica mai mult. Dar cu ciocanul nu ai nici oprecizie de strangere. Cheia a fost 15 lei parca, deci merita din plin. Cu mopsul am incercat dar nu-mi intra in spatiul respectiv. Si la clestele asta a trebuit sa iau putin din grosime sa intre unde-mi trebuie.
Stiftul este un simplu surub polizat si batut/inflorit in gaura pentru rigiditate.
27.4KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Am facut prostia sa imprumut o freza pentru lemn de la socramiu si fiind o porcarie de masina s-a rupt surubul de blocare a tijei de stabilire a adancimii. Binenteles ca i-am promis ca o sa-i fac un surub la strung si o sa-i repar utilajul pe care nu l-a folosit niciodata si pe care nici nu-l va folosi (ii este frica de turatia foarte mare a frezei). De asta toamna i-am promis si spre rusinea mea nu am reusit sa-i fac. Astazi m-a prins la inghesuiala si desi este sarbatoare m-am pus pe strungulet si in 20 de minute am facut piesa. O banalitate dar daca nu as fi avut strung nu as fi putut face nimic. Din pacate nu am putut sa o randalinez si nici nu am freza sa-i fac forma originala. Dar isi indeplineste scopul si am scapat de obligatie
Foarte frumos daca era dupa mine puneam o bucata de surub blocat (cu punct de sudura ) intr-o piulita fluture si gata.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Asa vroia si socru' sa fac, dar care mai era farmecul? Ca de aia am luat strung, sa fac piese mici si frumoase Pacat ca nu am dispozitivul de frezat pe strung ca-l faceam sa arate ca originalul. Puteam si cu diverse adaptari sa prind piesa intr-o bara in portcutit si sa frezez patru degajari dar era mai mult de lucru si nu am mai avut timp la dispozitie.
Maine cred (sper) sa iau un strung mai maricel. Ramane de vazut daca SP-ul o sa capete un frate mai mare
pus acum 12 ani
ola_nicolas
MESTER
Inregistrat: acum 12 ani
Postari: 123
cnc-3000 a scris:
Asa vroia si socru' sa fac, dar care mai era farmecul? Ca de aia am luat strung, sa fac piese mici si frumoase Pacat ca nu am dispozitivul de frezat pe strung ca-l faceam sa arate ca originalul. Puteam si cu diverse adaptari sa prind piesa intr-o bara in portcutit si sa frezez patru degajari dar era mai mult de lucru si nu am mai avut timp la dispozitie.
Maine cred (sper) sa iau un strung mai maricel. Ramane de vazut daca SP-ul o sa capete un frate mai mare
Desi strungul meu de banc, are un "frate mai mare", placerea mea este sa lucrez pe el. Apropos si de dispozitive de frezat pe strung, anunt comunitatea acestui forum, ca sunt la cateva operatii simple de finalizarea cu succes a unui dispozitiv de frezare pe strungul meu "ASSIST". Momentan caut solutii pentru a putea lua imagini fotografice. In lipsa acestora, atasez un desen AutoCAD in doua vederi. Incerc ca pana la primavara sa definitivez un articol, pe care il voi publica pe Internet, despre cum se poate construi in regim diy, un asemenea dispozitiv, folosind ca mijloace tehnologice doar strungul pentru care se construieste dispozitivul si eventual un polizor necesar la ascutirea si confectionarea unor scule (cutite) speciale.
33.7KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Asteptam
pus acum 12 ani
gcom61
MESTER
Inregistrat: acum 12 ani
Postari: 22
Un dispozitiv asemanator se foloseste la atelierul mecanic al intreprinderii pe borverg(sau cum se numeste).Este construit din placa otel de ~30mm grosime;practic sunt 2 placi cu dimensiunea ~400x400 mm,sudate la un unghi de 90 grade si consolidate pe lateral de 2 triunghiuri dreptunghice,deasemenea sudate.Prelucrarea suprafetelor s-a facut dupa sudura si ambele planuri au ajuns sa aiba o multime de gauri,necesare pt fixarea diverselor piese de prelucrat.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Astazi am degrosat pe strungulet o bara cu diametrul de 80 si lungimea de 120mm. Am fost placut surprins sa vad ca am ascutit cutitul HSS foarte bine si puteam lua 2mm span cu avans automat. O sa postez si un clip cu "spanul" Am ascutit bara de HSS in doua feluri diferite si intr-una din configuratii nu vrea deloc sa taie. Pur si simplu, intra in vibratii si suprafata era toata valuri. Dar celalat capat a fost "brici". De ce precizez asta: partea ascutita dupa carte adica cu unghiuri mici, nu a mers bine in fierul pe care-l prelucram. In schimb ce a mers, a fost ascutit cu unghiuri destul de agresive care s-ar preta la metale moi, nu la fier. Iarasi, intervine experienta. Problema este ca nu prea am ce executa, fac span doar de dragul spanului fara o directie anume. Hmmm....
pus acum 12 ani
barosul
MESTER
Din: bacau
Inregistrat: acum 12 ani
Postari: 94
Pune cate o poza cu cele 2 varfuri de cutit sa vedem si noi. La Bacau au inceput sa apara in targ bare de otel rapid de 6x6x120 mm la 15 lei bucata,am luat 2 bucati si sant destul de bune (la mine nu merge decat maxim 8x8 in portcutit)
Modificat de barosul (acum 12 ani)
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Cam asa lua spanul de 2mm din calupul de fier Adevarul este ca are turatia mult prea mare si la cei 370W este cam la limita. Se pare ca o sa am de lucru sa fac un demultiplicator si sa remontez motorul pentru a-l pune la locul lui. Adica: motorul original avea 1700 rot/min si cel pe care l-am adaptat are 2600rot/min. O sa fac poze cutitului maine, azi m-au lasat bateriile. Cred ca am luat si eu una sau doua bare de 6x6 dar nu le-am folosit pana acum. Sunt prea mici pentru port-cutitul meu si ar trebui sa le pun multe pene ca sa le aduc la nivel.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Cam asa arata cutitul (din pacate atat poate aparatul foto)
31KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
si...
34KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Vazut de sus:
27.6KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Si la ce am folosit bucata de fier
42.3KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Nu mai are rost sa deschid inca un topic asa ca prezint tot aici cam ce am facut. Sunt placut impresionat sa vad ca pot prelucra astfel de piese pe un strung asa de mic.
41.3KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Gaurita prima oara cu burghiu de 6,
39.6KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Dat o forma finala piesei,
35.5KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Si in final gaura de 13,5
36KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
O gramada de span
52.2KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Si inca o multime pe strung
65KB
pus acum 12 ani
alin 105
MESTER
Inregistrat: acum 12 ani
Postari: 105
Pai nu ne lasa cu dintii in soare! La ce foloseste scula?E cumva un "ciocan" de tinichigerie, de scos tabla infundata?
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Un amic ma rugase sa-i fac o astfel de presa el urmand sa o foloseasca exclusiv la extras injectoarele de la motoarele diesel. Urmeaza sa-si sudeze in capat "ceva" pentru a o putea folosi in acest scop. Personal vreau sa-mi fac o asfel de presa insa multifunctionala: sa-i pot face mai multe capete care sa se infileteze pe ax in functie de necesitati (ciocan de tinichigerie, presa extractoare, etc.). Pentru greutate, ma gandeam sa cumpar o gantera in genul celei de mai jos pentru ca are si forma ergonomica si este imbracata in material cauciucat. Imi aduc aminte cand dadeam jos volanta de la motoarele in doi timpi ce ma mai chinuiam cu doua leviere si cat tanjeam dupa o astfel de presa. Sa se mai inmoaie putin vremea pe la mine ca mi-e dor sa fac span Din pacate nu am incalzire in garajul respectiv si nici nu este izolat pentru a-mi permite sa stau mai mult de cateva minute in el.
5.6KB
pus acum 12 ani
PL500
MESTER
Din: Curtea de Arges
Inregistrat: acum 12 ani
Postari: 55
Cred ca producatorii de materiale sportive sunt bulversati de cererea crescanda de gantere de pe piata noastra !
Acum pe bune: si mie mi se par potrivite ganterele ale micute pt. confectionat un ciocan extractor.
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Le-am gasit la Selgros la 11ron/buc, gantere de 1kg. Cum le-am vazut cum mi-a zburat mintea la presa Sper sa nu afle producatorii de planurile noastre ca le cresc pretul si le vand dupa aia ca scule .
pus acum 12 ani
ola_nicolas
MESTER
Inregistrat: acum 12 ani
Postari: 123
cnc-3000 a scris:
Le-am gasit la Selgros la 11ron/buc, gantere de 1kg. Cum le-am vazut cum mi-a zburat mintea la presa ...
O sa iasa cam scump extractorul asta. Daca ai prin preajma un depozit REMAT, gasesti oricand piese de mici dimensiuni, din care sa debitezi aproximativ 1 kg, cat iti trebuie pentru un extractor. Eu personal as cumpara cateva astfel de gantere si le-as tine in rezerva pentru piese mai mari si mai pretentioase.
cnc-3000 a scris:
...Sper sa nu afle producatorii de planurile noastre ca le crec pretul si le vand dupa aia ca scule .
Nu avea nici-o grija. Atata timp cat au cautare, producatorii vor produce la acelasi pret, fara sa-i intereseze ce destinatie la dau anumiti cumparatori.
Atentie la crusta dura de suprafata!!!
Modificat de ola_nicolas (acum 12 ani)
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Incearca sa ascuti cutitul in forma din poza, "cu holker", si spanul va iesi spiralat si nu sub forma de ate sau fan. Degajarea in cutit sau holker-ul il faci pe coltul pietrei de polizor. Este o ascutire profi si vei fi incantat de rezultat. Ca sa nu strici cutitul te poti antrena pe o bucata de fier pana-ti iese.
35.9KB
_______________________________________
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Chiar astazi ma gandeam in timp ce strunjeam ce sa fac sa si fractioneze spanul?! Am strunjit iarasi o bara de fier si mi-a iesit un span luuuuuung Destul de neplacut pentru ca ma tot incomoda si nu aveam nici un cleste prin preajma Ca sa ma mai relaxez m-am apucat azi sa fac un varf de centrare rotativ. De mult ma gandeam la asa ceva, imi cumparasem si rulment de presiune in scopul acesta dar pana la urma am reusit sa gasesc un varf rotativ pe CM1 (asta am la pinola) si am abandonat proiectul. Din pacate nu am avut o bara mai groasa de metal si m-am descurcat cu ce am avut. Nu a iesit cum l-am gandit dar este functional si a fost un proiect frumos.
51.3KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Si conul morse
52.3KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Finisarea colturilor interioare cu un cutit din otel rapid profilat...
48.9KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
Si in pozitia de functionare..
36.9KB
pus acum 12 ani
cnc-3000
Administrator Din: neant
Inregistrat: acum 12 ani
Postari: 808
O alta poza...
49.5KB
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Si eu cu doua saptamani in urma m-am apucat sa-mi fac scule pentru strungul meu pentru papusa mobila care apropo este aproape finalizata, este functionala. Am avut o mandrina de calitate de la 0...10mm cumparata din targ si care era pe filet si trebuia sa-i fac adaptor CM2 ca atata am facut in papusa mobila con morse 2. Am mai realizat si alte dornuri pentru filetat pe strung cu filiera, si vreau sa mai construiesc si o ciuperca, un varf rotativ pentru gauri cu diametru mai mare.
Varfuri rotative am doua pe CM2 si unul pe CM1 ca le-am gsit de cumparat noi, cu 20 Ron bucata.
41.2KB
_______________________________________
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Alta poza...
39KB
_______________________________________
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Alta poza...
38.2KB
_______________________________________
pus acum 12 ani
radu cnc
MESTER
Din: LUGOJ jud.TIMIS
Inregistrat: acum 12 ani
Postari: 163
Si ma chinuia faptul ca anul trecut erau mai multe de vanzare pe net si la preturi de sub 2000 ron insa la momentul acela nu eram sigur si le-am pierdut. Incercati sa mai sunati la cei care au postat cu un an-doi in urma, poate nu le-au vandut si le tin degeaba.
(ste vorba de spanul incins la rosu)
Freze deget, alezoare, burghie CM1-2-3, tarozi, pastile si cutite de toate tipurile, micrometre, sublere, ceasuri comparatoare....
Cand ajung iarasi la atelier o sa verific. Vezi ca falcile sunt cementate in partea de apucare (unde este zimtata). Cand am dat gaura din exterior, 3/4 din gaura a mers ca in branza. Doar in zimti m-am chinuit putin. Stiftul l-am batut pur si simplu (fortat) tocmai din cauza ca nu am vrut sa ma chinui sa dau filet in cementata (nici nu stiu daca as fi reusit).
Ca de aia am luat strung, sa fac piese mici si frumoase
Am ascutit bara de HSS in doua feluri diferite si intr-una din configuratii nu vrea deloc sa taie. Pur si simplu, intra in vibratii si suprafata era toata valuri. Dar celalat capat a fost "brici". De ce precizez asta: partea ascutita dupa carte adica cu unghiuri mici, nu a mers bine in fierul pe care-l prelucram. In schimb ce a mers, a fost ascutit cu unghiuri destul de agresive care s-ar preta la metale moi, nu la fier. Iarasi, intervine experienta.
Destul de neplacut pentru ca ma tot incomoda si nu aveam nici un cleste prin preajma
