Nu inteleg cum si in ce ai prins suportul ceasului comparator? La treaba cu diferenta pe verticala (pozitia de sus fata de pozitia de jos), daca ai folosit intreg bratul articulat (cu articulatia) este posibil sa-ti apara si o mica diferenta datorita flexarii bratelor. Se lasa din greutate oricat de bine ar fi stranse articulatiile. Nu vreau sa para aiurea intrebarea mea, dar ai folosit pana acum un burghiu de centrare in papusa asta? Adica, sa incerci sa dai o gaura intr-o piesa prinsa in universal folosind cel mai mic burghiu de centrare posibil. Daca nu se rupe varful, atunci totul este in regula cu papusa ta (aliniamentul ei). Sau sa faci o alta verificare a papusii: scoti pinola la maxim, asezi suportul magnetic pe sanie cu ceasul comparator pe pinola si sa avansezi sania spre papusa mobila. Sa vezi daca nu este inclinata papusa cu totul. Atunci poate fi doar mizerie acumulata intre cele doua corpuri ale papusii, sau sa fie rebut papusa. Desi ai mentionat ca ai incercat mai multe papusi...

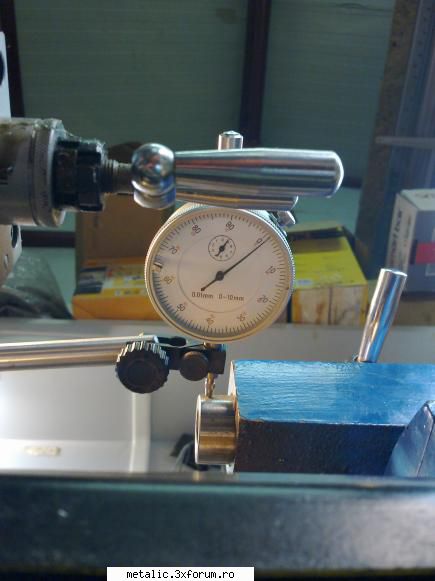

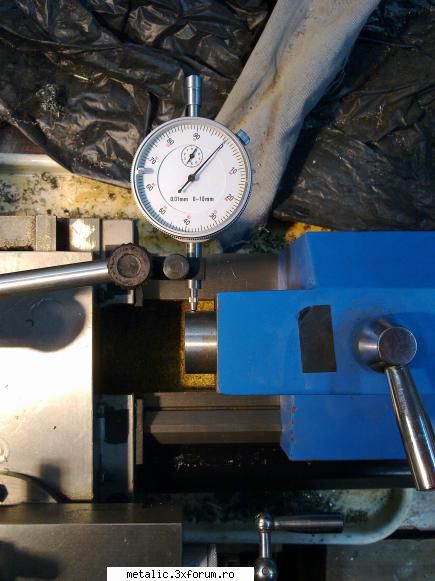

...am mentionat ca am incercat cu mai multe pinole, nu papusi... de unde atatea papusi ?(poate de la teatru de papusi ) Ceasul comparator se monteaza pe un ax oarecare , prins in universal.Se strunjeste pt eliminarea batailor si pt aducerea la cota necesara prinderii suportului in care sta comparatorul.Nu m-am gandit sa fac o poza la acel setup, ar fi folosit poate si altora. De mizerie nu paote fi vorba si da, consider ca o papusa care are o dezaxare de 0.5 mm pe verticala fata de axa de rotatie a arborelui principal e un rebut.Acuma ramane sa corectez acest rebut si sa-l aduc in parametrii optimi. In alta ordine de idei, fa de curiozitate aceeasi masuratoare la tine.M-as mira extrem ca sa nu ai abateri de ordinul zecimilor de mm...explicabil si scuzabil pt un strung folosit.Si nescuzabil pt strungul meu pe care l-am luat de nou.
...Ceasul comparator se monteaza pe un ax oarecare , prins in universal.Se strunjeste pt eliminarea batailor...
Nu trebuie strunjit, decat atunci cand comparatorul verifica chiar linia axiala. Daca exista un suport cu talpa magnetica, el se monteaza direct pe universal. Daca nu avem o talpa magnetica, atunci vom improviza o tija pe care se fixeaza comparatorul si care la randul ei se fixeaza in universal. Prin rotirea universalului, se poate verifica concentricitatea pinolei, in orice situatie, fara alte masuri suplimentare. Totusi pentru corectitudinea verificarii, palpatorul comparatorului, se aseaza in contact cu suprafata interioara conica a pinolei si nu cu suprafata cilindrica exterioara a acesteia.
De aia zic si eu... strung nou si mai ales via Germania, cum a trecut la vanzare. La al meu, ca sa nu ma complic cu masuratul pentru ca nu sunt sigur de universalul pe care-l am pe strung (un universal chinezesc cu o oarecare abatere) daca reusesc sa folosesc cel mai mic burghiu de centrare fara sa-l rup, atunci este OK. Pana la urma asta este testul suprem, daca da gaura centrat. Si burghiul de centrare nu are flexibilitate deloc, se va rupe imediat daca nu am centrate varfurile. La chestia cu mizeria m-am gandit pentru ca este un factor important si daca ai o mizerie de 0,01 sub talpa, cand deschizi pinola la maxim datorita unghiului facut de papusa o sa creasca diferenta fata de centru. Corect?
...nu sunt sigur de universalul pe care-l am pe strung (un universal chinezesc cu o oarecare abatere)...
La un universal cu abateri, se strunjesc, sau se rectifica bacurile. Dar chiar si in cazul unor abateri mari, nu va avea nici-o influienta la ruperea unui burghiu de centruire. In universal se pot prinde piese excentric, cu ajutorul bailagarelor si cu toate astea ele se pot centrui. Excentricitatea pinolei poarta toata vina, intotdeauna.

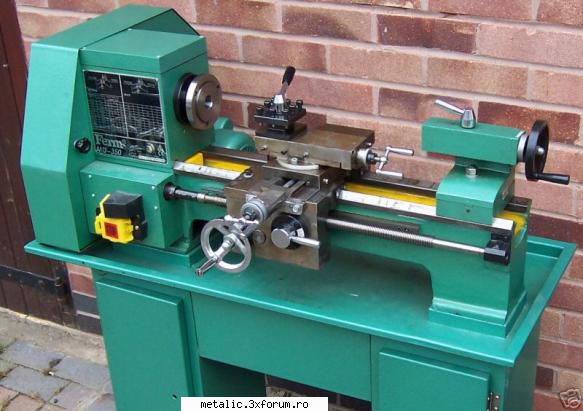

am si eu un strung identic doar ca se cheama Asist si l-am cumparat de la Metro acum ceva ani. A mai fost vandut si sub numele de Ferm. Am avut si eu o problema cu papusa mobila dar am constatat ca se datora felului in care intra mandrina pe adaptorul morse 2. Am pus alta mandrina pe acelasi adaptor morse 2 si gata nealinierea. L-am facut CNC si merge super.
Daca ai intre varfuri aproximativ 400 mm, atunci asta este scula pe care o am si eu. Este interesant pentru mine, ce si cum ai facut ca sa-l transformi in CNC. Poti detalia?

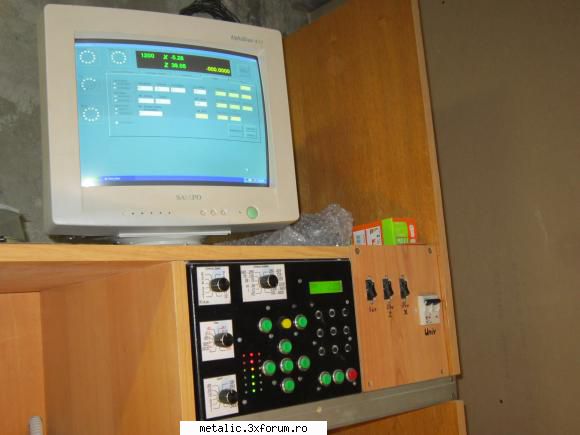

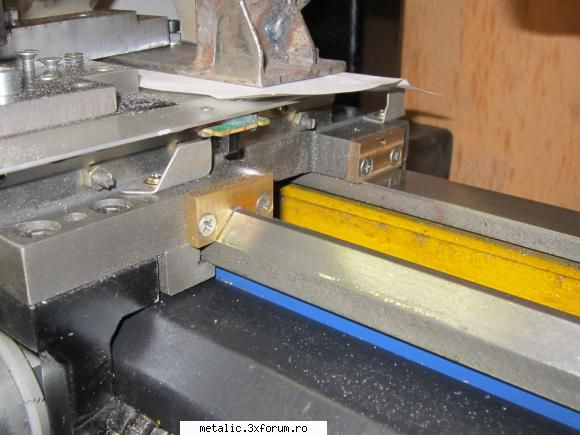

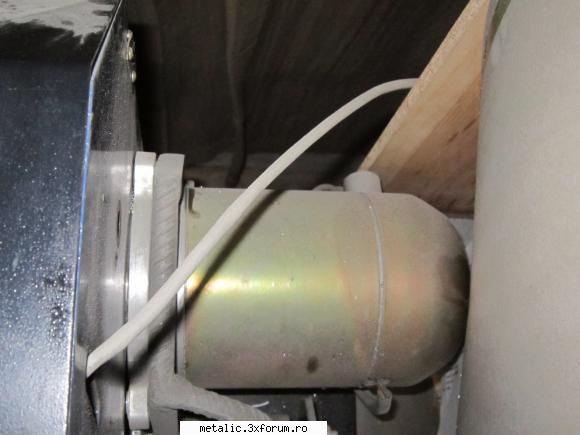

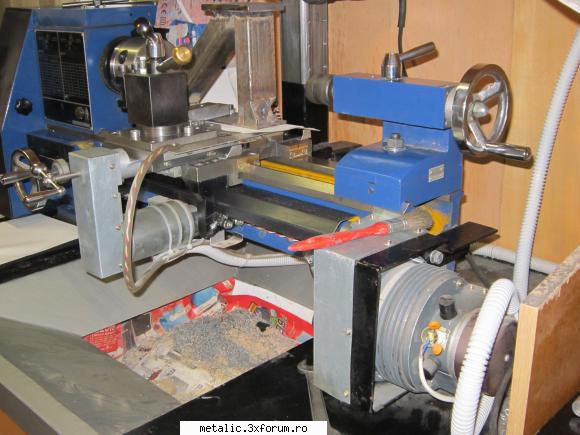

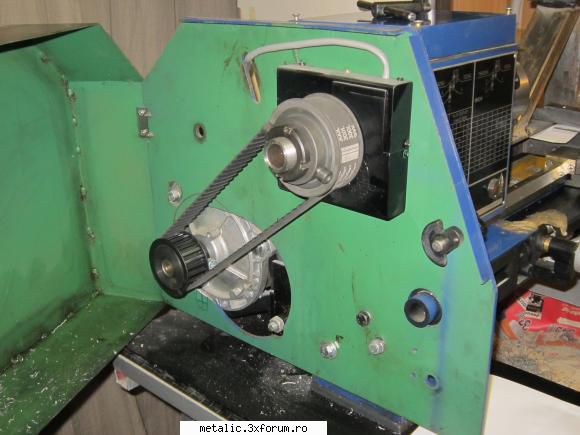

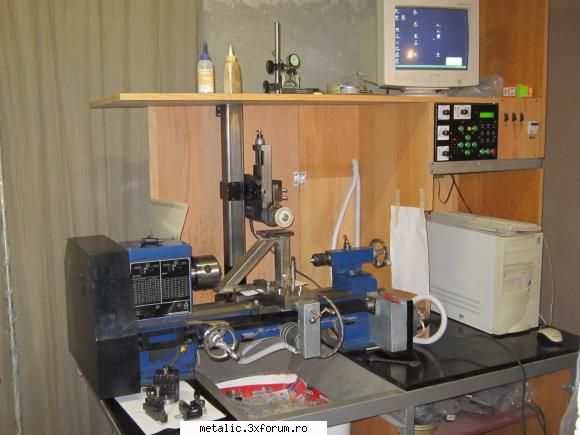

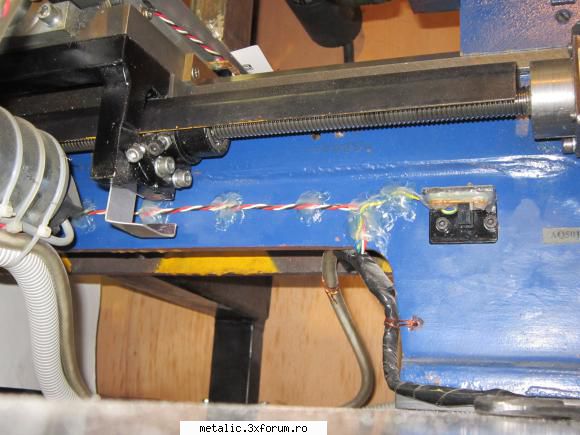

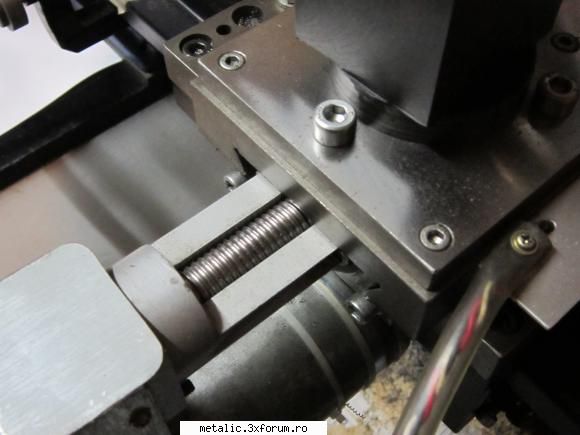

Am revenit cu pozele. Modificari facute: 1. am anulat cutia de viteze de la universal. Nu fulii, nu pinioane. 2. servomotor universal 48V, 4Nm, 1HP, encoder cu 1800 pulsuri/rot. montat pe universal. Transmisie motor-universal cu curea sincrona. 3. suruburi cu bile cu pas de 5mm 4. servomotor cursa lunga 180W, 24V, 2Nm, cu encoder 1000 pulsuri/rot 5. servomotor cursa scurta 60W, 24V, cu encoder 2000 pulsuri/rot 6. raclete ghidaje din bronz. 7. panou comanda cu trei moduri de operare: Individual (fara PC), PC (cu soft facut de mine in Visual Basic), PC mach3 8. tool changer montat direct pe deplasarea scurta. 9. sistem frezare facut din calea de rulare pentru strunjire sub unghi. 10. senzori capat cu optocuploare. 11. masa cu sertar de colectare span.
