Ca solutie o sa merg pe marirea alezajului papusii si confectionatul unui nou ax port-pinola.Din pacate timpul nu ma lasa sa ma ocup de strung.Inainte de orice voi proceda la sabaruirea ghidajelor papusii, ca sa fac o treaba pana la capat
Scuze pentru absenta din ultima vreme, dar am fost foarte prins cu un nou proiect. Mi-am luat un strung cnc mare. A fost o ocazie rara si nu am vrut sa o ratez. Detalii la sectiunea CNC. In alta ordine de idei, pentru cei care vor sa-si transforme utilajul in cnc, va stau la dispozitie cu detalii, componente mecanice, drivere, encodere din ultima generatie (magnetice), etc...
Scuze pentru absenta din ultima vreme, dar am fost foarte prins cu un nou proiect. Mi-am luat un strung cnc mare. A fost o ocazie rara si nu am vrut sa o ratez. Detalii la sectiunea CNC. In alta ordine de idei, pentru cei care vor sa-si transforme utilajul in cnc, va stau la dispozitie cu detalii, componente mecanice, drivere, encodere din ultima generatie (magnetice), etc...
omule bun ... "e multi" la inceput de drum ...chiar si eu posesor al unei vaste (sper ) activitati in prelucrarea prin aschiere am multe intrebari pt pioneratul transformarii unui strung intr-un "cnc" as incepe cu o intrebare la care putini experimentati au raspuns si anume : ce cerinte ar trebui sa aibe un strung pt a fi transformat ? daca modelele de pe piata iti sunt familiare ,care crezi ca s-ar preta ? apoi te voi intreba de encodere (de ce magnetice?) de motorul spindlle? de toata munca ta in fata careia am un singur cuvant : RESPECT !

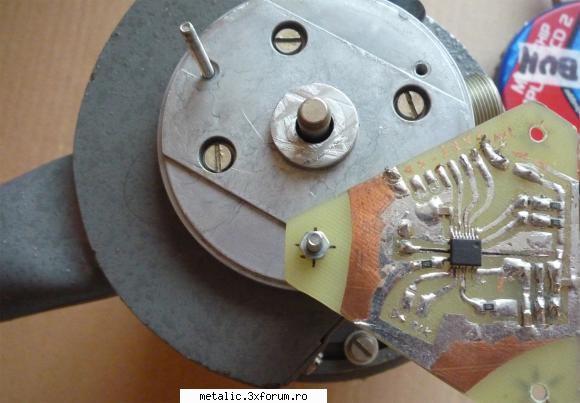

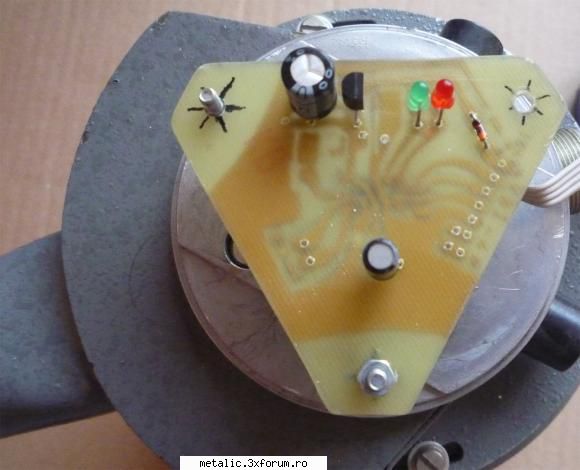

Inainte de a achizitiona un strung trebuie sa ai o idee cam ce vei face cu el. Daca stii asta poti sa-ti dai seama ce dimensiune de strung ai nevoie si te poti orienta catre un utilaj in functie de buget. Cel mai important lucru la un strung este sa aiba cai de rulare de calitate (din fonta nodulara cu grafit, calite si cat mai bine prelucrate). Chiar daca ai un second-hand si este bun se poate obtine un cnc bun. Un alt lucru foarte important este sa ai pe el un motor bun pe care sa-l refolosesti cu un driver nou. De ce encoder magnetic? se poate monta foarte usor pe orice motor si nu este sensibil ca cele optice la mizerie, umiditate, ulei etc. Uite cum am montat eu un encoder magnetic pe un motor militar care a avut encoder optic. A intrat ulei in el si a curatat depunerea de pe discul de sticla. Am lipit magnetul in capul axului si am montat deasupra lui placuta cu chip-ul traductor.
strung Gude BV 20 – poza de CZU, in Strungul si SDV-uri ajutatoare · 33.2KB
Ce ati mai rezolvat cu pinola? O rezolvare relativ simpla ar fi refacerea "patului"pinolei. Printr-o astfel de experienta am trecut si eu dupa achizitia unui sn 320.Varful de sprijin avea o abatere de 2mm sub centrul de prelucrare.Am ridicat pinola de pe batiu si se observa cu usurinta o uzura pronuntata a patului in partea din fata.Nu mi-am putut explica de ce.Probabil strungul a fost folosit pt lucrari de serie la gaurit pinola fiind actionata de avansul automat fiind cuplata cumva la sanie.Sau poate cineva mai experimentat ar putea sa explice ce ar putea forta varful de centrare sub linia de prelucrare. Patul pinolei la 320 are o latura plana si o latura in unghi.Am facut dintr-o freza cilindro-frontala una care copia unghiul patului(cred ca la 45) si am refacut ghidajul inlaturand material 3mm-uzura patului. Am ales 3mm fiindca aveam o coala de tabla de 3mm pe care am pozitionato intre patul pinolei si pinola(pinola fiind din 2 buc,avand reglaj pe orizontala) Partea plana am prelucrat-o cu un romascon tot pe fus si am rezolvat ochiometric problema.Nu am montat ceasul comparator sa verific,sincer pierdusem o zi intreaga si nu mai aveam chef sa fiu nevoit sa aleg alta coala de tabla care sa o duc la o masina de rectificat plan.Va veni si aceasta zi,insa deocamdata la lucrari grosiere nu sesizez probleme.Cand va veni vreme finetzurilor si se va acumula macar putina experienta voi reface lucrarea. Numai bine!
Am rezolvat.La mine pinola era deasupra axului universalului cu cc 5 zecimi.Am sabaruit din ghidajele corpului- care oricum nu se asezau stralucit si dupa 3 incercari am picat pe cota corecta.Dupa masuratorile cu comparatorul mi-a rezultat o diferenta de cc 1 zecime, pe care am considerat-o acceptabila, deocamdata. La un moment dat voi sabarui atat sania cat si corpul pinolei si daca va fi cazul voi reface reglajul de inaltime printro cala introdusa intre cele doua corpuri ale pinolei+ o noua sabaruire.
