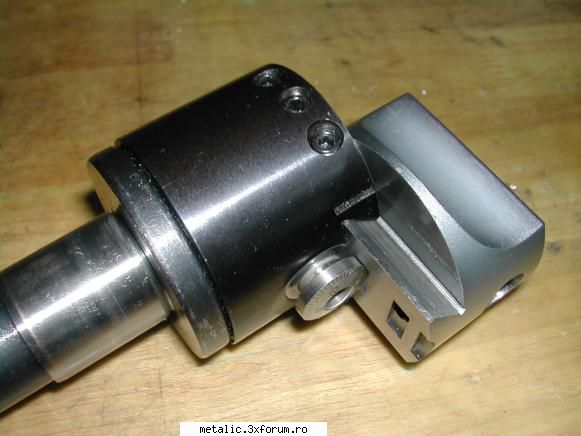

Eu nu prea cunosc denumirile in romana, am invatat strungarie in engleza( google sa traiasca). Deci, in engleza, dispozitivul original se numeste "boring head", si se foloseste pe freza, cu con. Cel mai probabil, in romana i se spune borstanga . Asta e o adaptare, in loc de con e un cilindru cu un maner si suportul sau inlocuieste port-cutitul. Locuiesc in galati, nu am vazut pana acum in targ asa ceva.cat de mare e e dumneavoastra? Trebuie sa caut postarea cu scula dumneavoastra? Pentru pret la freza aciera f1, cautare google, pret, telefon, domnul ( nu stiu numele, nu m-a interesat) are mai multe de vanzare.
_______________________________________ Tos MN80a full option

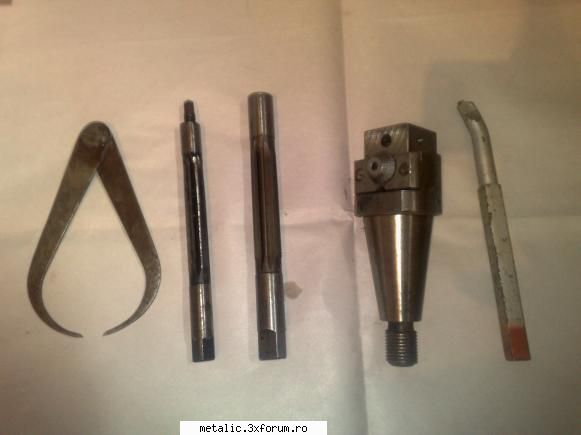

Corect, despre boring head este vorba. Pe prima pagina a acestui topic am pus o poza cu cateva accesorii cumparate de prin targ printre care si un astfel de boring head. Dupa cum am zis am dat pe el 15 ron. Ca dimensiuni nu este prea mare cel mult 15-17cm lungime. Diametrul capului este de 7-9cm si are o cursa de cel putin 3cm deci s-ar putea face bile cu o raza de 3cm. Postez inca o data poza respectiva.
Strung SP80 – poza de cnc-3000, in Strungul si SDV-uri ajutatoare · 21.9KB
Nu stiu pana la urma daca cutia de viteze de la tos mn80a este identica cu cea de la sp80, eu cred ca da. Rotile de schimb de la tos mn80a care sa acopere intreaga gama de filete (metric, whithwort, Modular and Diametral Pitch) sunt in numar de 20 si intradevar dantura rotilor este modul = 1
Iata-le in link-ul de mai jos si am impresia ca se pot comanda alaturi si de alte piese imbunatatite si unele accesorii:
L.E.: Nu reusesc cu nici-un chip sa fac link-urile sa functioneze, trebuie copiat continutul dintre [ url] si [ /url] si pus in bara de adrese a browser-ului.
Eu nu prea cunosc denumirile in romana, am invatat strungarie in engleza( google sa traiasca). Deci, in engleza, dispozitivul original se numeste "boring head"...

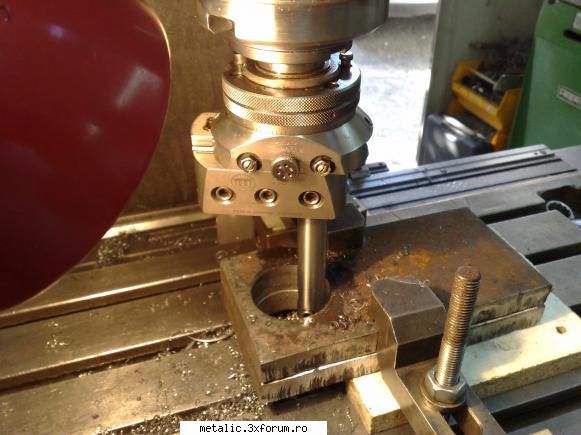

Frezorii numesc dispozitivul "cometa". Iar in limbaj tehnic, este denumit "plansaiba de alezat cu reglaj micrometric" sau pur si simplu "dispozitiv de alezat micrometric". Notiunea din engleza, este inadecvata scopului tehnic pentru care a fost conceput dispozitivul, intrucat el nu gaureste ci largeste sau alezeaza o gaura preexistenta.
Revin cu precizarea ca intr-adevar utilizarea cometei la strunjirea sferica este o aplicatie destul de interesanta. Intrucat din reglajul surubului micrometric rezulta precizii mari geometrice, tot ceea ce ramane de facut este sa se gaseasca si o metoda practica de control al pozitiei centrului unic. Altminteri, daca axa rotatiei sculei nu trece prin centrul fizic al sferei, aceasta nici nu va fi de fapt o sfera, ci o suprafata de tip toroidal.
daca sp80 este copia " exacta " a tos mn80a, atunci situatia cu filetele non-metrice e ceva mai complicata. pe langa rotile de schimb, esential este sistemul de reducere planetara, cel cu 100 de dinti pentru metric si cu numar diferit( mai mic pentru celelalte). deci, pentri fiecare tip de filete este necesat alta planetara( sau cel putin alta roata dintata cu cei doi sateliti. nasol. oricum, la mn80 se poate face 20 w cu o roata cu 74 dinti.precizie 0,2 mm la un tol lungime filet.
_______________________________________ Tos MN80a full option
@sorin renato: nu vand dispozitivul de alezat, poate o sa-i gasesc trebuinta vreodata. S-ar putea sa fie unele diferente constructive intre MN80 si SP80, nu am avut ocazia sa fac comparatia intre cele doua cu sublerul in mana.

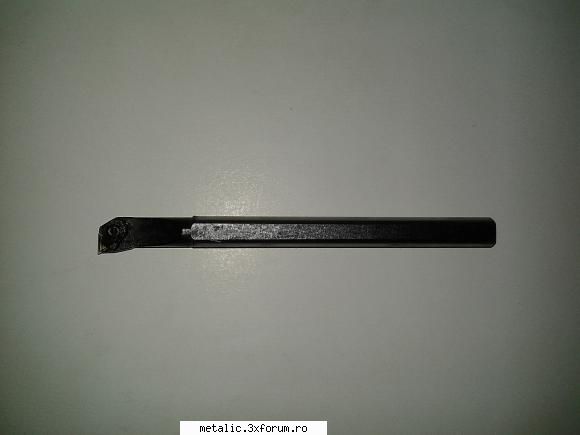

Am gasit astazi in targ cutit de strunjit interior cu placuta amovibila la 15ron. Am luat unul sa vad cum se descurca fata de celelalte cutite care le aveam, unul din otel rapid si unul cu pastila widia. Cele doua de mai sus intrau in vibratie, mai ales cel din otel rapid deci trebuia sa lucrez cu avansuri foarte mici. Acesta pare mult mai rezistent si la 15 ron nu este mult. A zis ca-mi aduce si placute de schimb si cutite pe dreapta (acum avea doar pe stanga). Cutitul este de 10, numai bun pentru strunguletele noastre.
Strung SP80 – poza de cnc-3000, in Strungul si SDV-uri ajutatoare · 14.1KB
Salut am si eu o problema cineva mi-a promis ca imi da un strung nu stie ce model est crede ca este sp 80 nu are motor si nici banc pentru el as vrea sa stiu ce motor ii trebuie vreau monofazic putere si rotatii in scurt antiexplozie etc si bancul pentru el trebuie sa il construiesc eu as dorii niate specificatii din ce am vazut avea bancul original niste fulii pentru schimbarea turatiilor ce si cum trebuie sa readuc bijuteria la viata. Multumesc anticipat.
Salut! Daca reusiti sa luati strunguletul puteti fi fericit deoarece este un strung foarte bun. Este copie dupa strungul TOS MN80 si este foarte capabil. Era bine daca avea masa originala si sistemul de fulii la el. Daca nu le aveti puteti sa le inlocuiti foarte usor cu un motor monofazat si un convertizor de frecventa pentru modificarea turatiei. Motoarele pentru SP80 nu depasesc 350W ca si putere deoarece este un strung de mici dimensiuni. Personal am un motor de 360W pe el (care a fost la origini motorul pompei unei cazi de hidromasaj ) si am putut prelucra si fier cu diametrul de 100mm pe el cu span de 0,5-1mm pe trecere. Binenteles ca este prea mult pentru uzul de zi cu zi, zic doar ca poate face fata. Daca reusiti sa luati strungul va invit sa deschideti un topic separat si promit sa va dau concursul si sa va ajut cat pot.. Sunt sigur ca o sa va sara in ajutor si alti colegi, macar cu un sfat. Deci nu va descurajati ca nu are motorul, nici eu nu l-am cumparat cu motor si am reusit pana la urma sa adaptez unul. Bancul (masa) se poate face usor (vedeti topicul deschis de mine cu masa strung), totul este sa aveti pasiune si timp liber. Mult succes!
Am pus si eu niste intrebari si am aflat ca nu este o idee prea buna sa folosesti in convertizor de frecventa pentru a modifica turatia unui motor. Se pare ca la jumatate din frecventa normala, motorul nu prea mai e in stare de nimic. Oricum, imediat ce faci rost de strung, deschizi topic separat, pui poze si " te rezolvam"!!!! Fulii iti poti face singur, fulii plate, din lemn, curele plate, late( auto, intoarse), o singura fulie pentru curea trapezoidalapentru axul strungului, tot ansamblul fulii-motor culizabil intre niste limite... oricum, asteptam pozele!
_______________________________________ Tos MN80a full option
Am pus si eu niste intrebari si am aflat ca nu este o idee prea buna sa folosesti in convertizor de frecventa pentru a modifica turatia unui motor. Se pare ca la jumatate din frecventa normala, motorul nu prea mai e in stare de nimic.
Aici gresesti,mai documenteazate si citeste tu nu te lua dupa ce spun uni si alti.
Folosirea motorului asincron sub jumatate din turatia nominala cu ajutorul convertizorului de frecventa (fracvente < 25 Hz) ridica probleme privind racirea (se poate realiza suplimentar cu ajutorul unui ventilator electric), nicidecum de cuplu.

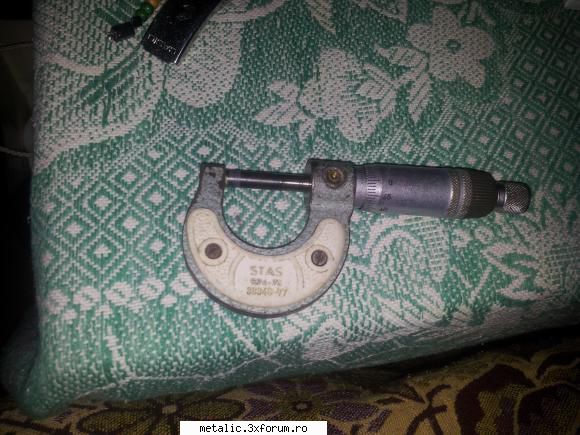

Multumesc pentru ajutor am vb cu propietarul strungului si mi-a spus sa iau un motor de 1,5kw 1500 rotatii, sper sa ajung saptamana viitoare sa il iau si o sa ii fac niste poze momentan asteptam si ca sa prezint prima achiZitie un micrometru 10 lei din oborosj
Strung SP80 – poza de Boomerang, in Strungul si SDV-uri ajutatoare · 58.3KB
Motorul de 1,5KW este muuuult prea mare, va asigur. Am avut montat la un moment dat si un motor de 750W pe el si era si asa mult supradimensionat. Un astfel de micrometru am si eu
Am gasit astazi in targ cutit de strunjit interior cu placuta amovibila la 15ron. Am luat unul sa vad cum se descurca fata de celelalte cutite care le aveam, unul din otel rapid si unul cu pastila widia. Cele doua de mai sus intrau in vibratie, mai ales cel din otel rapid deci trebuia sa lucrez cu avansuri foarte mici. Acesta pare mult mai rezistent si la 15 ron nu este mult. A zis ca-mi aduce si placute de schimb si cutite pe dreapta (acum avea doar pe stanga). Cutitul este de 10, numai bun pentru strunguletele noastre.
Fara suparare dar acel "cutit" pe care l-ai cumparat poate fi folosit si ca unul de strung dar el este conceput ca un cutit pentru cometa (Boring head). In speta am gasit trei tipuri de asemenea piese si am cumparat si eu modelul de 12mm si cel mai mic, parca 8mm (tot pentru strunjiri cu strunguletul). Cel de 12mm l-am luat pentru cometa pe care o am si care s-a fabricat la Pascani. Ii voi face o poza in curand (sper).
. Asta e o adaptare, in loc de con e un cilindru cu un maner si suportul sau inlocuieste port-cutitul. Locuiesc in galati, nu am vazut pana acum in targ asa ceva.cat de mare e e dumneavoastra?
