Totusi am constatat ca rola intinzatoare are o problema cu rulmentii, seria 6001z. Freaca, parca ar fii unul cu nisip in el. Ma voi orienta prin targ la ceva romanesc sau SKF. De asemenea si motorul in gol are un fasait, nu are zgomot de uzat, parca freaca ceva permanent in el. E un zgomot ca la motoarele cu perii, dar asta e cu rotor in colivie. Practic la rularea in gol trebuie sa nu se auda nimic. Asta ma refer atunci cand ii dai un impuls la mana. Si pe asta trebuie sa-l desfac.
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 27.6KB
Am mai gasit cate ceva prin targ: 1 buc centru mobil romanesc cu con CM1 - 20 lei 1 buc adaptor con CM1 la con CM2 - 10 lei 1 buc cutit de filet cu placuta de carbura - 5 lei 1 buc piatra carborund pentru rectificat pietre de polizor - 20 lei
ceva mai demult am cumparat si altele: 1 buc mandrina romaneasca Foscani 0-6mm - 30 lei 1 buc adaptor mandrina la con CM1 - 10 lei 1 buc adaptor con CM1 la con CM2 - 10 lei 1 buc piatra verde de polizor 125mm - 10 lei 1 buc piatra roz fina rau de tot 160 mm - 8 lei 1 buc micrometru - 25 lei 1 buc subler 150 mm din Dorali - 17 lei 1 buc subler de adancime - 8 lei 1 buc trusa insertii filetate de reparatie pentru filet M6 si M8 - 30 euro / buc de la Rocast 1 buc subler rotund ce masoara 24 mm, cate 12 mm pe rotatie - 30 lei 1 buc ceas comparator romanesc diametru mic 0-3 mm - 30 lei 1 buc centru mobil marca Einhel din OBI - 49 lei 1 buc platou 125mm pentru strung Einhel din OBI - 49 lei
Pun preturile ca sa poata avea si altii o posibilitate sa compare preturile cand cumpara de pe net sau din targuri si de asemenea sa vedeti ce scule i-am cumparat mititelului meu. Daca vedeti prin targuri sau pe net diverse scule utile si nu le cumparati voi e bine sa le spuneti si celorlalti colegi de forum, poate sunt interesati.
Dupa o scurta plimbare prin micul nostru Paris cu tramvaiu uite ce a rasarit....
Universal strung 100 mm cu 3 bacuri normale si intoarse. - pret 120 lei. Ce va deveni el? Dispozitiv divizor pentru strung si noul meu cnc. Va fii un ansamblu facut pe o placa de aluminiu de 6-10mm din aluminiu, ax cu rulmenti, fulie curea zimtata, motor pas cu pas comandat in full step, driver bipolar. Ma gandesc la o electronica care sa comande driverul si sa afiseze pozitia de la 0-360 grade. Din fulii as putea obtine si jumatati de grad.
Trebuie sa-i strunjec o flansa adaptoare, apoi axul pentru dispozitiv. Trebuie cautat material. Rulmenti o sa pun radial-axial 7202. Carcasa ansamblului o voi face din placi de aluminiu de 10mm grosime. Blocurile de aluminiu sunt prea scumpe prin targuri. Placile sunt mai accesibile la dimensiuni mici 100x150mm.
Pana una alta il voi folosi pe post de menghina la bormasina cu coloana. O sa-i pun un sistem de prindere reglabila pe spate.
Si daca am iesit la plimbare am aflat o chestie de la un strungar vechi - 45 ani de munca. Nu iti trebuie universal cu 4 bacuri sa strunjesti excentric, ci exista tabele care iti spun ce dimensiune trebuie sa aiba un bailagar ca sa strunjesti sa zicem o caseta de rulment si un suport de arbore rectificat pe aceelasi paralelipiped de aluminiu. Cartea " Indrumar pentru ateliere mecanice" sau ceva asemanator.
O plimbare la soare de primavara prin targurile bucurestene.
Lineta fixa strung 25 lei curele 230 XL pentru strungul meu, 4 buc 25 lei toate, 2 buc Optibelt si 2 buc ceva " bando sincronous", nu scrie. cutite strung la 3-5 lei pietre polizat 3 la 5 lei burghie de centruit 3 la 5 lei

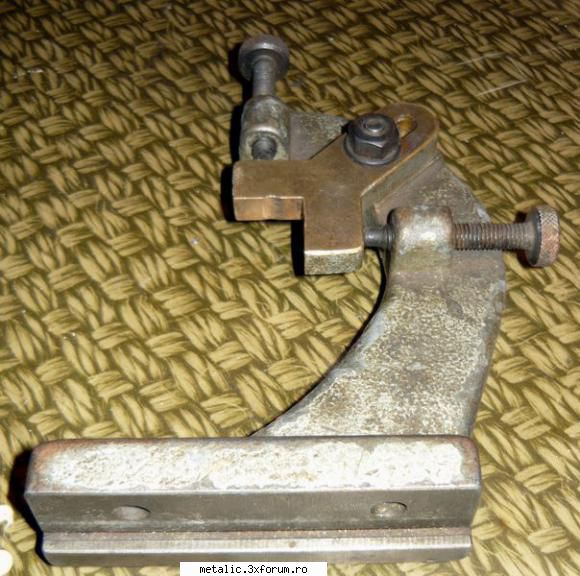

Lineta fixa necesita o placa de adaptare, o sa o fac din placi suprapuse din aluminiu. Probabil va fi utila atunci cand vrei sa iei strat fin dintr-un ax ca sa nu flambeze.
Avand in vedere ca la Rocast e 50 euro +tva, e o afacere foarte buna.
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 71KB
Aseara am finalizat prima mea bucsa din bronz. Are doar cota exterioara finalizata, cota interioara este cu 2 mm mai mica in diametru, adica are 14 mm. O sa fie 16 mm dupa ce se va monta pe blocul de aluminiu. cote bucsa: - lungime totala 20 mm - diametru exterior mic 20,8 mm - diametru exterior mare 25,5 mm - grosime guler 6 mm - diametru interior 14,1 mm
Dupa ce mai fac inca o bucsa ma apuc sa tai blocurile de aluminiu si sa fac gaura in ele pentru montarea bucsilor. Apoi trebuie realizata cota finala pentru trecerea arborelui si gaura de gresare. http://www.99poze.ro/Prima_bucsa_din_br ... ctificati/
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 46KB

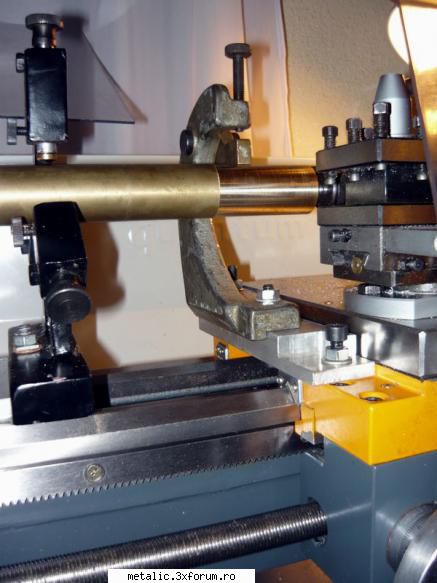

Foarte bine. Vad ca sunteti pus pe treaba Daca-mi permiteti doua sugestii: ascutiti cutitul acela de strung si incercati sa prelucrati piesa prinsa doar in universal. Adica debitati din bara de bronz o lungime apropiata de marimea piesei si renuntati la suportul linetei. Sau daca tot folositi lineta folositi mult ulei in zona de contact cu lineta. Ca sa nu mai ramana bavura aceea pe bucsa dupa debitarea ei, se poate ascuti cutitul de debitat cu un mic grad. Postez un desen pentru a fi mai explicit, este vorba de o vedere de sus a cutitului de debitat iar varful va fi spre piesa care se doreste a iesi fara bavuri. Mult succes in continuare si multumim pentru poze
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de cnc-3000, in Strungul si SDV-uri ajutatoare · 10.2KB

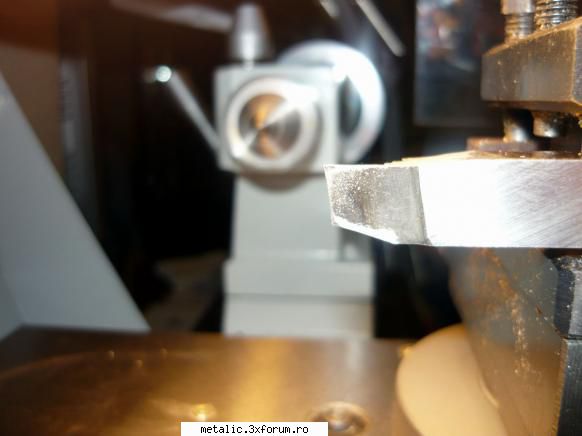

Cam asa arata si cutitul meu. Poate nu e ascutit corect. Cam scartaia la debitare. Turatia a fost micuta, 620 rpm, poate trebuia mai mare Piesa e debitata dintr-o bara de 300 mm Lineta a fost unsa si s-a comportat bine. bataie sub 1 sutime masurata cu ceasul comparator. Nu cred ca as fi putut debita fara lineta, o consider una din cele mai bune afaceri.
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 23.6KB

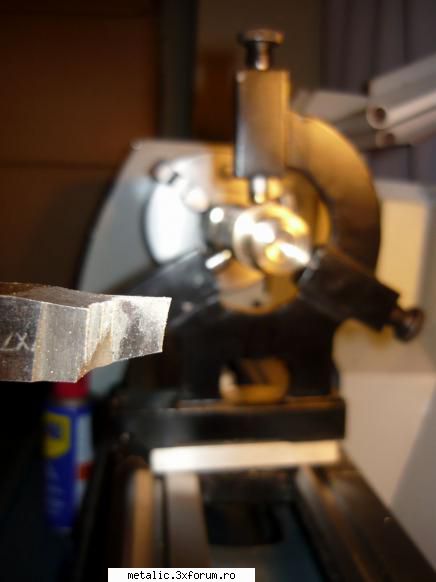

acum vad si eu ca nu e foarte bins ei corect ascutit. Polizor inca nu am, urmeaza sa imi cumpar la salariu.
La debitare se auzea un scartait enervant si eram nevoit sa misc sania usor stanga dreapta ca sa fac loc la cutit, astfel eliminam zgomotul si cutitul inainta.
De asemenea nu garantez ca cutitul era fix pe centrul axei de taiat.
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 18.4KB
M-am apucat sa mesteres filetele la placutele suport pentru piesele ce vin puse pe platou. Erau de M5 si eu am la platou M6. Au trebuit majorate. Am folosit un set de tarozi 3 la set. Cel din targ mi-a zis ca sunt romanesti . Pe ei scrie " IMASA M6 HSS2 ". Setul a costat 10 lei. Placutele le-am primit de la un prieten, le-a mesterit el la atelier.
Problemee... Se indoaie cand sunt supuse fortei de strangere. Mai ales cand sunt montate suruburile la extreme. Pacat.... Sunt realizate din platbanda de 5 mm. Probabil metalul e moale. Trebuie sa le realizez dintr-un material mai gros.
Ce parere aveti despre metoda mea de fixare? Ma refer la cele 2 suruburi unde unul trage si celalalt face parghia de sustinere. Apoi mai e si saiba aia in care nu am incredere. Probabil trebuiesc mesterite suruburi cu capul mai mare sau realizate capetele separat cu filet in ele si montate bucati de tija filetata M6 sau M8. Mai multe imagini aici: http://www.99poze.ro/Placute_suport_pie ... vesiunea_/
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 66.4KB

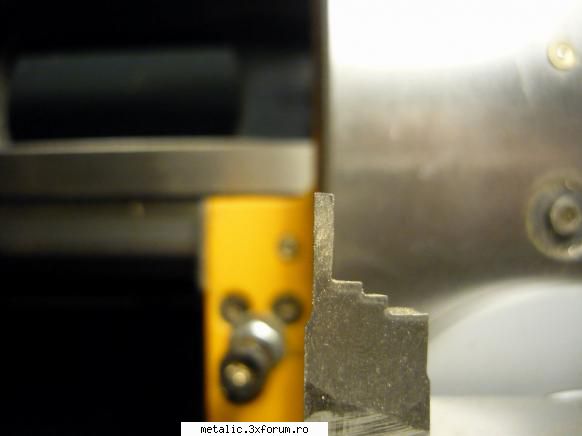

Azi am terminat si a 2-a bucsa. Am reascutit cutitul de debitat si s-a vazut diferenta. Fara scartait, finisajul mai uniform, durata mai mica de prelucrare. Incet incet ma perfectionez si eu.
Am incercat sa vad cum se comporta cutitul de interior dotat cu placuta demontabila. Fiasco. E calculat pentru raze interioare mai mari. Am gasit rezolvarea prin utilizarea altui cutit de interior facut din otel rapid. Acesta are un dezavantaj: e foarte lung. Din acest motiv trebuie sa fie foarte bine ascutit, altfel face burta in interiorul bucsei. Important e ca am gasit rezolvare la problema aparuta.

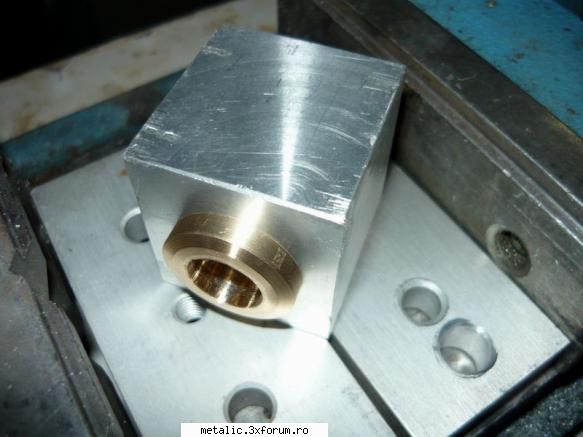

Acum ramane sa tai aluminiul, sa finisez carcasa, sa o prind pe platou, sa dau gaura de 20,8mm in aluminiu, sa imbucsez, sa strunjesc cota finala, sa dau gaura pentru gresor si filetul acestuia. Uau, cat mai e de munca.... Noroc ca e gratis.... Poze aici: http://www.99poze.ro/Primele_bucsi_finalizate/
1. Centrarea a fost defectuasa datorita faptului ca platoul il prind in universal si astfel nu pot strange suruburile corespunzator. Probabil va fi necesar un universal cu 4 bacuri de 160 mm. 2. Clemele de prindere cand strangi se misca usor si nu ai precizie. Se vor schimba. 3. Abaterea de la axa masurata la final a fost de 0,3 mm .
4. Cutitul din otel rapid e subtire si nu a vrut sa taie corect. Am fost nevoit sa-l folosesc pe cel cu placuta. Aici am mai descoperit o nebunie: 5. Cutitul asta trebuie sa fie cu 1 mm deasupra axei ca sa lucreze corect. Asezat in acest mod a mers bine. 6. Gaura a iesit usor conica, sa zic cateva sutimi, dar vizibil, una din bucsi care era mai mica intra usor pe o parte, dar s-a presat pe cealalta parte. Voi cauta sa fac bucsile la o cota la care sa am alezor disponibil sa iasa lucrarea corecta.
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 33.9KB

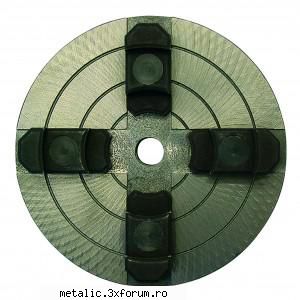

La Mr. Bricolage pe Mihai Bravu am vazut platou cu 4 bacuri independente de 125mm(parca) la 250ron. Este accesoriu pentru strungurile de lemn pe care le vand ei, din pacate nu-l aveau expus ca sa-l vad mai bine dar cred ca se merita un drum pana acolo daca vrei sa cumperi un universal cu 4 bacuri. Pentru gauri interioare mici am si eu un cutit identic. Problema de care m-am lovit si eu este aceeasi, flexeaza destul de tare. Acesta este motivul unei strunjiri necorespunzatoare. Am ajuns sa-l scurtez pentru a putea prelucra maxim 2cm adancime ca sa nu mai flexeze asa de mult.
Doar ca cica sunt diferente constructive intre aceste universale. O sa trec pe acolo sa vad despre ce e vorba. Pretul e rezonabil fata de unul de la Rocast 89 euro + tva.

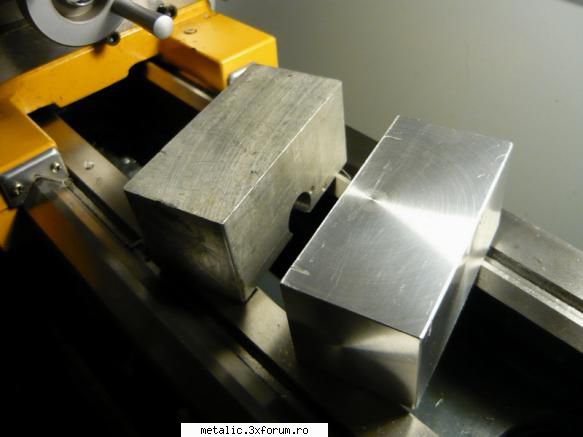

Dupa indelungi lupte e gata prima carcasa . Mai ramane gaura de gresor care se va da dupa ce stabilesc asamblarea finala sa vad unde ramane fata libera. Gaurile de fixare a carcasei de asemenea inca nu au fost stabilite. Stiu doar ca sunt M6 si sunt 4 la numar.
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 19KB
Pentru realizarea centrarii m-am gandit sa-mi fac o bucsa de fier care sa se portiveasca intre gulerul de la bucsa carcasei si cota interioara a gaurii de trecere din platou. Bucsa arata cam asa. Are 30 mm la exterior si 25 mm la interior. Cu ajutorul ei am reusit sa centrez carcasa foarte usor pe platou.
Voi face o structura asemanatoare si pentru centrarea cubului din aluminiu pentru prelucrarea gaurii unde stau bucsile. Data trecuta am avut abatere 0,3 mm de la axa. Folosind un astfel de dispozitiv de centrare, care intra aproape fest abaterea e mult diminuata.

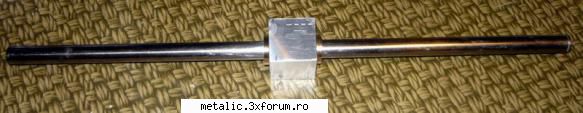

Lucrurile au mers destul de usor dupa centrarea cu ajutorul bucsei confectionate anterior. Mai mult a durat realizarea bucsei de centrare decat lucrarea propriu zica de alezare.
A aparut o mica dificultate la strunjirea cu placuta vidia, unghiul cutitului se pare ca nu e corespunzator pentru acest diametru, e prea mic. Am folosit cutitul de otel rapid, apoi am finalizat cu alezorul reglabil de 16mm.
Prima trecere am facut-o fara sa-l umflu, la a 2-a trecere am strans putin surubul de reglaj si s-a umflat putin, suficient cat sa iasa cota corect. Trebuie actionat foarte fin surubul de reglaj ca se umfla foarte mult daca dai o tura de filet.
Finisajul e bun pentru pretentiile mele. Problema e materialul, care are golui si imperfectiuni de turnare. Se vad in poze. De moment nu conteaza. Sper sa ramana suficienta suprafata de contact cat sa imi ating scopul propus.
