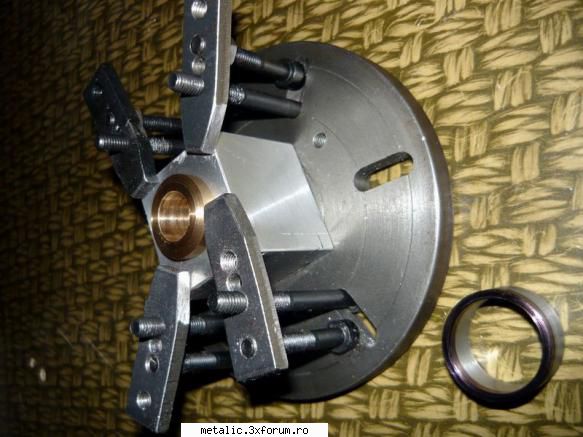

Am realizat o piesa ajutatoare pentru centrare carcasa pe platou. Se aseaza in golul din mijlocul platoului si pe dornul de 8,5 care se vede ridicat se aseaza carcasa cu gaura facuta anterior conform masuratorilor. A fost foarte utila. Am realizat gaura de 21 mm din carcasa de aluminiu numarul 2 , in care se aseaza bucsile. M-am apucat si de bucsi. Le voi face pe toate 6 dintr-o prelucrare. Acum am degrosat materialul de la 35 la 25 mm din 2 treceri cu cutitul din imagini si a mers bine. S-a incalzit bara de bronz tare de tot, aproape sa nu mai tii mana pe ea. Oricum e mult mai bine sa iei material mult cu avans mic. Din stadiul in care e acum bara voi face cele 6 reduceri de diametru la 21mm pe bara, apoi scot papusa mobila/conul de centrare, dau gaurile de 14 si tai bucsile. http://www.99poze.ro/Dispozitiv_centrar ... e_carcasa/
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 47.6KB
Buna treaba. Cutitul folosit la degrosare este cu placuta amovibila? Apreciez avantul pe care-l aveti in fiecare zi faceti treaba Adevarul este ca si eu mai fac span aproape in fiecare zi dar nu am un proiect clar si nici ce sa execut, deci fac doar de dragul spanului. Plus ca eu nu am reusit sa montez strungul in casa deci cand imi vine de strunjit trebuie sa ma urc in masina si sa merg la garajul unde am atelierul. Tineti-o tot asa!
Apropos, daca doriti va pot ajuta cu patru placute de metal de 10mm grosime pentru falcile de prindere pe platou. Provocarea consta in debitarea lor dintr-o placa mai mare (250x300mm).
Multumesc De taiat se rezolva repede ca am polidisc/flex de 230 mm/disc, mare aici in casa si taie de rupe. Am rugat un amic sa aduca o placa asemanatoare doar ca e rotunda 190mm si are 8mm grosime. Daca el nu imi aduce, atunci putem vedea cum facem sa taiem placa dv.
Placa dv se preteaza pentru un platou, va puteti construi unul de aprox 180-220 mm diametru cu gauri filetate. Tot pe colegul asta l-am rugat sa imi faca si mie un disc de 190mm pentru un platou. Doar ca e de 8 mm si ma gandesc sa nu flambeze si sa modifice cotele de strunjire.
Inca un pas, cele 6 bucsi ce erau pe lista au fost debitate din bara. http://www.99poze.ro/Realizare_bucsi_nr ... nc_ul_meu/ Au diametrul mic de 21mm si cel mare de 25 mm. Au fost si ceva peripetii. Am aflat cum e sa lucrezi direct fara lineta la dimensiunea asta. Adica diametru 35mm si lungime 200mm. Apare o bataie care nu e buna la sanatate. A mea si a strungului. E posibil sa se miste ceva si sa ma accidentez, sau sa afecteze rulmentii strungului. Din poze se vede ca gaura interioara e data cas. Nu-i bai ca e de 11,2 mm. Acum prind fiecare bucsa in universal si intru cu freza de 14mm. Acum vad diferenta intre burghie ascutite corect si altele, chiar daca era nou, ascutirea nu a prea ajutat la pastrarea directiei. Poate trebuie burghie rectificate ca sa pastreze directia si cota de lucru constanta cand piesa e lunga si nu o sustine lineta. Urmeaza imbucsarea si apoi alezarea carcasei cu nr.2. Carcasele 3 si 4 trebuie facute. Blocul de 80x39x40 inca nu e taiat in 2 parti.
Am luat decizia de a face gaura interioara mai mica , la limita cat sa taie cutitul de debitat si nu am stiut de problema cu deviatia pana ce nu am terminat de debitat toate bucsile. Nu m-am uitat, am zis ca iese treaba de la sine. Oricum e mai rapid sa le debitezi asa decat sa pui lineta la fiecare.
De asemenea vedeti o diferenta de lungime a bucsilor. 18, 20, 22 mm. Bine inteles ca asta seara am inteles ca trebuie sa iei in calcul si grosimea cutitului.
De asemenea vedeti o diferenta de lungime a bucsilor. 18, 20, 22 mm. Bine inteles ca asta seara am inteles ca trebuie sa iei in calcul si grosimea cutitului.
Nu-i nici o problema, asa am invatat si eu Si stiu ca o sa mai gresesc multe pana sa ma pot numi "strungar".
In legatura cu platoul, am cumparat de la Romstal o flansa oarba de instalatii cu diametrul de 160mm si grosimea de 20mm pentru un astfel de dispozitiv. eocamdata sta cuminte in "depozit" si ma asteapta sa-mi gasesc timp si pentru ea.
Toate cele 6 bucsi au fost aduse la cota de 14 mm cu freza de 14mm. Pe cota exterioara de 21mm am debavurat bucsa si am rotunjit-o cu smirghel.
Bucsile au fost cu 10-15 sutimi mai mari. Presarea a decurs bine. Nu stiu cat trebuie sa fie cota de presare intre alama si aluminiu, dar asa cum mi-au iesit cotele de presare e bine pentru mine.
Urmeaza carcasa 3 si 4 si apoi piesa ce va face legatura intre axa x si y. Acolo sunt gauri si strunjiri de suprafata de efectuat.
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 58.2KB
Tijele s-au prins bine in universal. Nu au ramas urme pe tije dupa prelucrare. Am facut filet in tije pentru ca placile de montaj pentru tije le aveam facute. Astfel am obtinut o structura mai rigida decat daca le strangeam cu carcasa de tip clema.
Tijele a trebuit sa fie scurtate. Operatia s-a desfasurat de la interior spre exterior. Materialul s-a prelucrat usor. Doar la exterior aparea un fum, semn ca e mai tare la exterior. In rest se prelucreaza foarte bine. Se vede ca e material de calitate. Ma gandeam ca la anumite axe cu pretentii merita sa cumperi bara rectificata si sa o prelucrezi. Bine inteles o cojesti de suprafata tratata.
Filetul a mers usor, cam 0,7-1 cm pe etapa de filetare. Am uns tarodul cu ulei. Adancimea gaurii a fost de 55mm. Am facut pe cat posibil filetul cat mai adanc.
Urmatoarea etapa sunt celelalte 2 carcase. Apoi va trebui masutat daca au aceeasi cota de la fata lor la tija. In caz contrar mai strunjesc cate 5-10 sutimi din cea care e mai mare.
Intre timp am finalizat cele 8 bucsi , le-am presat, le-am alezat si acum sunt asezate pe tije. Prin targuri am trecut frecvent si am tot adunat scule. Unele mai bune, altele uzate. Ideea e ca vor fi utile la un moment dat.
http://www.99poze.ro/Scule_cumparate_de ... _Militari/ In imagini se pot vedea sculele achizitoinate, preturile sunt mici, 5lei bucata la burghie, cutite strung, alezoare. Unele alezoare au fost si ceva mai scumpe 20-25 lei. Mi-am comlectat un set de micrometre de la 0 - 125 mm in pasi de 25 mm. Primul a costat 25 lei, restul de 4 bucati au fost cate 20 lei. Ceasul comparator a fost 25 lei. Micrometru de adancime 20 lei, Micrometru 0-10mm 20 lei.
Universalul a costat 10 lei fara bacuri si asa ruginit. L-am curatat si i-am gasit bacuri cu 15 lei setul. O sa va arat si imagini cu el slefuit cu peria de sarma montata pe polidisc cand va fi gata. Tarozi, 5 lei buc aia lungi, 3 la set sunt 10 lei setul, cei mici i-am primit cadou, sunt M1.
Printre altele mi-am reparat ferestaul pendular. I-am confectionat o noua piesa de prindere a lamelor. Cea originala era dintr-un material casant.
In imagini apar si micrometre de interior. Cel de la 5 la 30 mm a costat 40 lei din Obor. Celelalte tip butoias au fost 25 lei toate 4 . Le-am luat ca nu se stie cand e nevoie de ele. Sunt in pasi de la 25 mm pana la 75 mm. Cu timpul poate gasesc si cote mai mari. Interesante sunt si cele ce masoara in 3 puncte, dar din acelea nu am vazut in targurile frecventate de mine.
In continuare ma ocup de constructia micului meu CNC de frezat cablaje.
Foarte buna recolta din Obor. Se pare ca le dau ca sa scape de ele... Ar trebui sa dau o tura pe acolo, din pacate nu prea mai am timp si nici bani de "scule". Un micrometru de interior insa mi-ar trebui Tarozi am si eu de vanzare noi si de o calitate foarte buna. Cei de 4 erau tot la 5 ron/buc.
Sistem de ghidare a tijelor in carcase si a carcaselor in suportul de aluminiu. Bucsile mici de fier care se vad, vin montate presat in carcasa din aluminiu si aluneca usor in interiorul tijelor. Tijele au fost gaurite succesiv cu burghie de 8, 9 si 10 mm. Burghiele sunt romanesti, rectificate. Gaura a ramas fix 10,00 mm . Mai cu dichis e la bucsi ca nu ies fix la sutime. acolo 2-3 sutimi au avut deviatie. Practic cele 2 bucsi realizate sunt mai mici cu 2-3 sutimi. Acum n-o sa fie suparare ca intreaga masa va avea 5-10 sutimi diferenta de la un cap la altul. E prima dracie de acest gen si la gaurit de cablaje si frezat fante si gauri in cablaje nu se vede. Nu ma intereseaza gravarea traseelor. Pentru trasee e mai simplu de folosit cablajul cu fotorezist aplicat din fabrica.

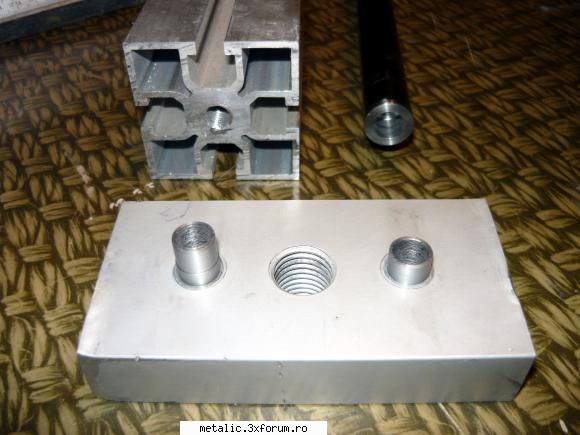

Si in profilul de aluminiu se va face o largire pentru a incapea bucsa de centrare. Astfel carcasa e centrata pe profil si tija pe carcasa. Prin strangere structura devine mai rigida si mai corecta dimensional.
Oricum e posibil sa mai fac bucsi din astea oricate e nevoie la alte cote pana nimeresc.
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 40.6KB

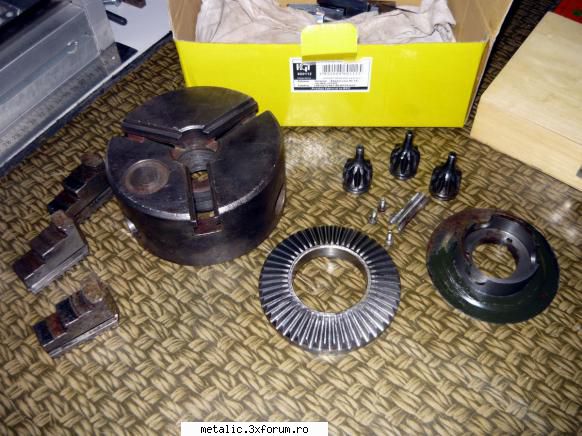

Intre timp am curatat si universalul romanesc de 125 mm. Am pus o perie rotativa pe polidisc si am muncit mai bine de 1 ora . Am udat cu motorina si am tot frecat pana a inceput sa se vada curat.

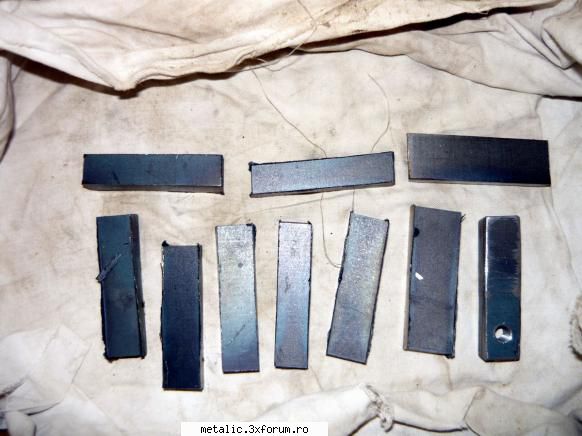

Nu am apucat sa curat in interior pe canalele de culisare a bacurilor. Acolo am vazut ca merge cu o pila fina si sters cu motorina. Un bac merge lin, altul se intepeneste aproape de capat, iar ultimul nu intra deloc. E mizerie/rugina in interior. Am si o minifreza cu perie de sarma, eventual incerc si cu ea dupa ce curat grosul cu pila. Poze aici. http://www.99poze.ro/Universal_mm_romanesc/ Am reusit sa tai si placa de 8 mm pentru a realiza clemele de prindere pe platou. Gaurile se dau bine, filetul merge bine, rezultatul e bun. Doar ca am taiat 3 cote: 50x10 mm , 50x12mm si 50x15mm, se pare ca ultima cota e cea mai buna.
Strungul meu Quantum 250x550 universal 125mm 750W 550mm intre axe – poza de andreigradu, in Strungul si SDV-uri ajutatoare · 42.4KB
Adevarul este ca si eu mai fac span aproape in fiecare zi dar nu am un proiect clar si nici ce sa execut, deci fac doar de dragul spanului. Plus ca eu nu am reusit sa montez strungul in casa deci cand imi vine de strunjit trebuie sa ma urc in masina si sa merg la garajul unde am atelierul.
Tarozi am si eu de vanzare noi si de o calitate foarte buna. Cei de 4 erau tot la 5 ron/buc.
