" talpa de elefant " se face. din alama, filet cat trebuie iar in loc de bila de otel din capat, o ciuperca aproape plata. adica un surubel fara crestatura si cu capul ceva mai labartat.
_______________________________________ Tos MN80a full option
Depinde cum si cand apare acea deviatie. In mod normal acul trebuie sa se miste doar cand este apasata tija palpatoare. Dati mai multe detalii. In capul tijei este o mica bila de otel prinsa intr-un suport filetat pe tija. Vezi sa fie bine stransa acea piulita, daca are joc nu poti face o citire exacta.
te deranjeaza 3 miimi eroare? eu am un Tesa, masoara in miimi. nici o bara pe care am verificat-o nu era neteda, pana cand am gasit la munca o coada de freza rupta, de 8 mm , diametru constant. pe langa bataia universalului, imi indica si o bataiala de 2 miimi, destul de consatanta. bataiala aia era provocata de urmele pietrei de rectificat, urme vizibile in lumina reflectata de metal. am slefuit bara cu o piatra de honuit, alba, dreptunghiulara, fina, cu apa, in mana, rotind si miscand constant tija. dupa ceva insistente, am obtinut o suprafata mata, fara denivelari, tot de 8.00 mm, care indica doar eroarea universalului. cand am primit comparatorul , avea sarit arcul care tine tija-palpator in pozitie 0. are si ceva mizerie in el, insa nu imi permit sa il demontez, pe motiv ca are niste rubine mari de tot si e destul de complicat mecanismul. "talpa de elefant" inlocuieste bila prinsa in suportul filetat pe tija
_______________________________________ Tos MN80a full option
O ''idee'' ca sa scapi de acea eroare(glumesc, e pentru ''amuzament''), ar fi - ..''Cum era o cale lungă de la producţia pieselor şi pīnă la montaj, montajul era totdeauna īn criză de timp. Ca să rezolve problema, cīţiva comunişti mai destoinici s-au gīndit să apeleze la o metodă foarte originală şi īn acelaşi timp foarte eficientă pentru a scăpa de timpii lungi de aliniere a diferitelor ansamble ale strungului, aliniere ce asigura de fapt precizia de prelucrare a maşinii. Probele se făceau cu un ceas comparator care indica īntre două diviziuni ale cadranului o zecime de milimetru. Oamenii noştri au scos arcul din palpator (ce avea la capăt o bilă şi l-au īnlocuit cu vaselină. Astfel chiar dacă abaterile alinierii eram mai mari, chiar de 1 milimetru, adică de 100 de ori mai mari decīt 0,01 mm, indicatorul palpatorului nu se mişca foarte mult, pentru că arcul ce ar fi menţinut bila palpatorului pe piesa de control nu exista, mişcarea fiind atenuată de vaselină. '' - sursa http://pasareaphoenixremixed.wordpress. ... ri-arad-1/. Bafta la lecturat!
Povestioara asta o citisem si eu cu ceva timp in urma si o aveam in minte cand citeam despre bataia ceasului lui Boomerang Ma gandeam ca poate a dat peste un astfel de ceas "aranjat". Romanii nostri sunt foarte inventivi
Ceasul are o eroare la revenire dar nu mereu de exemplu il apas pana la capat si ii dau drumul revine la 0 repet operatiunea si are aceea 'eroare' si am mai observat daca il culisez usor atunci are 'eroarea'aproape de finalul reveniirii .
E un ceas comparator mai vechi - chiar daca l-ai cumparat ''de nou''. Se poate ca tot din acelasi motiv + in tot acest timp el a stat, n-a mai fost folosit, s-or fi oxidat putin rotitele alea... Eu zic sa nu te ''poticnesti'' intr-o eroare si sa-i dai de lucru la ceasu ala, si poate isi mai da drumu... Daca bataia axului se incadreaza pana in 5-6 sutimi, poti strunji fara probleme, intr-o parte! Daca ai piese ce necesita strunjirea pe ambele capete sau cu mai multe inceputuri, atunci iti va lua ceva timp pana centrezi piesa corespunzator in universal.
sorin renato a scris:
observ abia acum o chestie. piulita de la avansul transversal are 5 gauri filetate. cele de pe colturi sunt pentru fixare. cea din mijloc este pentru a regla jocul piulitei, piulita fiind despicata. in poze gaura pentru surubul de reglaj este infundata cu ceva deschis la culoare, probabil cositor. asta nu e un lucru bun.
Sorin cum se face reglarea aia? La mine surubu' ala din mijloc e strans.. Ma gandesc eu ca ar trebui destrans si miscata sania in punctul in care dispare jocul si atunci se strange surubul inapoi sau care ar fi procedeeul? Multumesc!
la surub de avans exista joc in lungul lui. misca sania cu mana inainte si inapoi, lejer. vei simti ( sau masura cu comparatorul) o deplasare foarte mica. jocul ala il simti si in manivela surubului conducator, se simte intr-un fel cund se musca toata sania sau cand se misca surubul dintr-o latura in alta a piulitei. adica poti tori surubul cateva sutimi( nu prea multe) fara ca sania sa se miste. daca ai ocazia, gaseste un strung normal, mare, si cere-i strungarului sa-ti spuna cat joc are sania si sa-ti arate, se simte la mana . teoretic, daca strangi surubul de reglaj al piulitei la maxim ,ar cam trebui sa blochezi surubul saniei. mai e o chestie cu comparatoarele. tija care culiseaza este unsa cu ulei. daca s-a folosit ulei de ceasornicarie/mecanica fina, adica ulei de oase, beleaua este ca acesta, dupa ceva timp( cam 2 ani) devine cam gumos/lipicios
_______________________________________ Tos MN80a full option

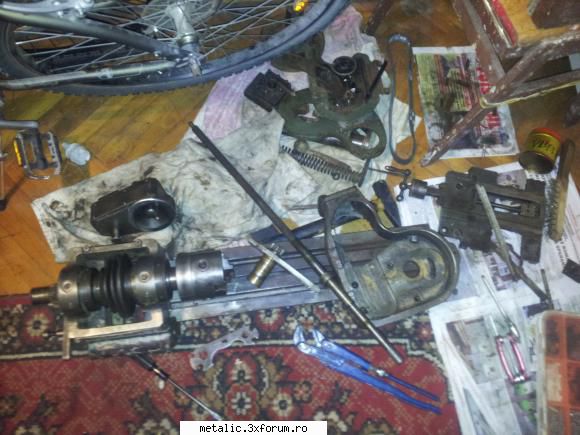

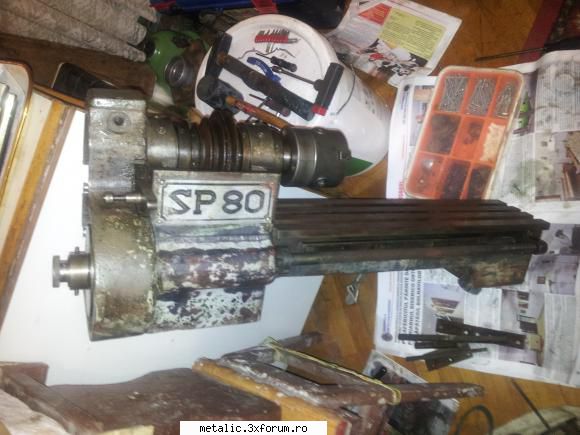

Am inceput asamblarea strungului...mari batai de cap am uitat de unde sunt zecile de suruburi si surubele dar ii dam de cap usor usor am rugamintea daca aveti poze in detaliu cu strungul acesta sa le postati sa il pot reasambla....

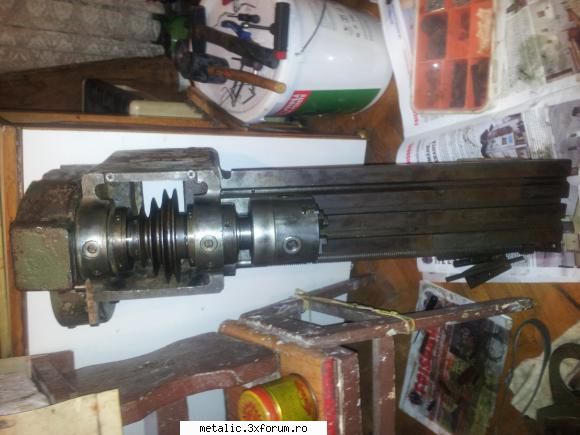

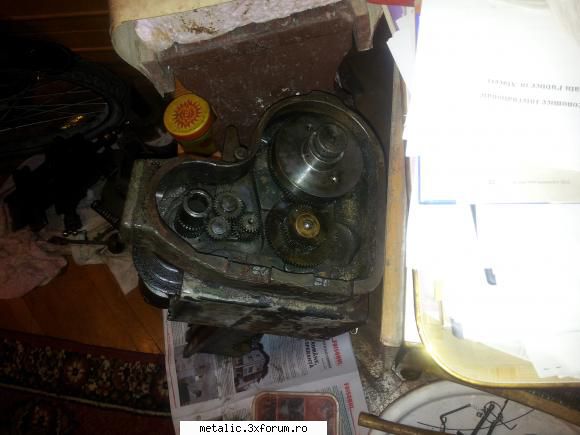

Strungul meu SP80 – poza de Boomerang, in Strungul si SDV-uri ajutatoare · 47.3KB
Ma bucur sa vad ca ati reusit sa-l curatati pana la metal. Cum se prezinta suprafata? Mai este dreapta/lina sau prezinta adancituri? Ar fi bine sa-i dati acum doua pensule de vopsea verde, dupa ce o sa-l asamblati si incepeti sa lucrati cu el va spun din experienta ca nu o sa mai aveti "timp" sa-l vopsiti. In legatura cu informatiile dorite: din pacate nu prea exista documentatie scrisa pentru SP80. Cu aceasta problema m-am confruntat si eu (lipsa informatilor) dar am suplinit cu ce am gasit pentru TOS MN80. In mare parte este o copie perfecta, difera unele mici lucruri dar va puteti face o idee despre cum vine fiecare piesa la locul ei. Vedeti si in topicul meu cateva poze facute pe parcurs cu strungul meu SP80 si va mai inspirati si de acolo. Sau va faceti membru pe yahoo groups la grupul posesorilor de TOS MN80 si o sa gasiti acolo mai multe poze cu MN-ul 80. Spor la treaba!
LE: daca aveti o nelamurire postati o poza cu piesa respectiva si incercam sa va dam un sfat
este drept nu sunt gauri deoarce nu am insistat cu curatatul aplic metoda spusa de dvs ca se va curata singur....am reusit sa imi fac cont pe grupul de la yahoo daca mai am nelamurir o sa va intreb ....Daca aveti o menghina sau cunoasteti pe cineva care nu o mai foloseste sunt interesat...

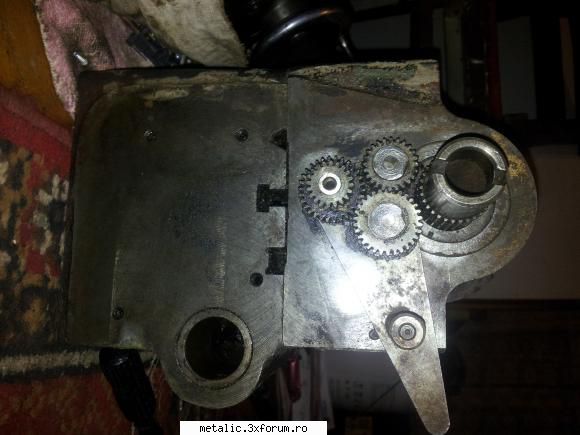

inca un pic de lucru asa de duminica libera la strung multumiri pentru reusita de a scoate pinionul acela fix lui "DanuAl" de pe alt forum sper ca nu este ilegala multumirea si pozeeee

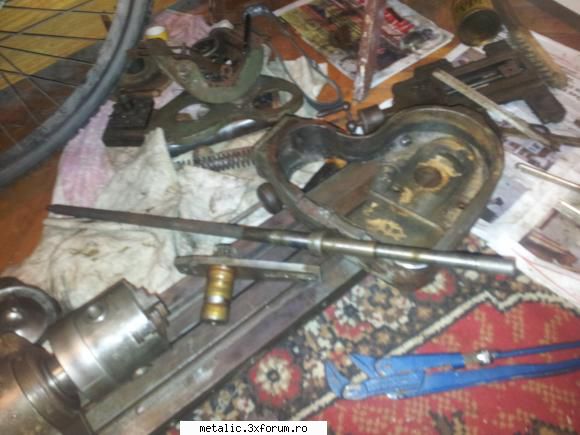

Strungul meu SP80 – poza de Boomerang, in Strungul si SDV-uri ajutatoare · 37.1KB
