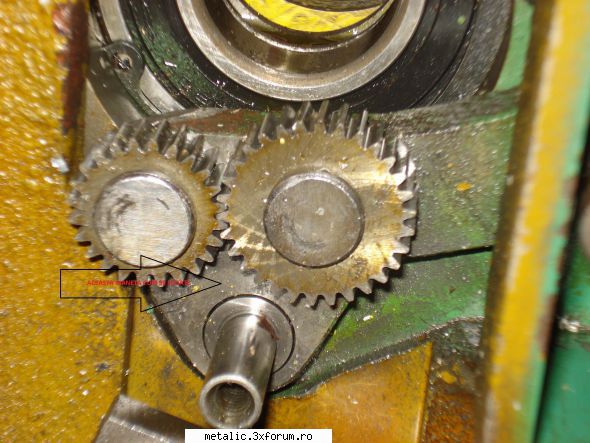

Va salut , Am o problema cu schimbarea rulmentului 6207 conform pozei atasate . nu stiu care sunt procedurile . am scos capacul pinionului de 100 dinti , am scos siguranta mica dar nu reusesc sa scot pinionul . daca are cineva vreo idee despre aceasta activitate. Va multumesc anticipat . IOAN
Strungul meu SP80 – poza de esu, in Strungul si SDV-uri ajutatoare · 58.9KB

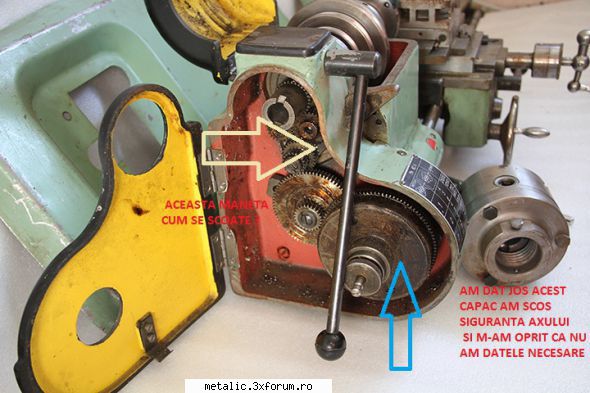

poza este luata de pe net dar la mine este similar cānd am sos acel capac am dat de 2 rotite si un ax acel ax are o siguranta care a fost scoasa si am crezut ca daca trag usor de ax pot scoate pinionul de 100 dar m-am oprit ca imi este frica sa nu fac vreo prostie . astept indicatiile dvs . cu stima IOAN
Strungul meu SP80 – poza de esu, in Strungul si SDV-uri ajutatoare · 51.8KB
Pinionul de 100 si ansamblul reductor planetar sunt montate pe ax cu ajutorul unui singur surub, surub infiletat in centrul axului de filete. Surubul are rol si de a regla ( cred) functionarea sistemului planetar( prin comutarea discului randalinat de aprox 30 mm stanga-dreapta se schimba raportul 1:1 cu 1:20. Asta eu o fac pe ghicite, nu am folosit prea mult avansul fin, doar am facut filete( raport 1:1). Deci, scoateti surubul ala iar restul va culisa pur si simplu.
_______________________________________ Tos MN80a full option
OK am inteles, introduc surubelnita in ax so scot surubul,apoi scot usor placa cu cele doua rotite si si dupa aceea pinionul .dupa aceasta operatiune axul ramane liber , maneta de viteze cum o scot de acolo,? Aveti cumva o idee? Va multumesc anticipat . Cu stima Ioan .in momentul cand ma apuc de treaba voi face poze cu aceasta operatiune,cu siguranta mai sunt posesori de SP 81 care vor schimba LA in moment Dat acest rulment din capatul axului .

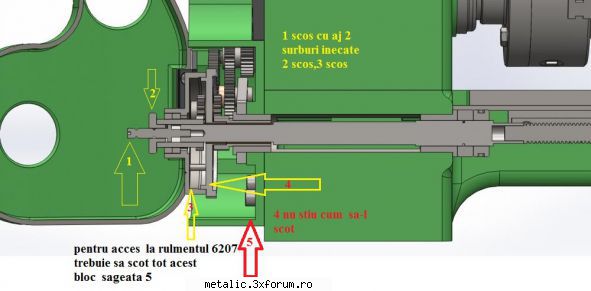

va salut pana cand ajung sa incep demontarea am gasit un desen care arata situatia . am marcat pasii executati . astept confirmarea dvs pentu a continua . Va multumesc anticipat. IOAN
Strungul meu SP80 – poza de esu, in Strungul si SDV-uri ajutatoare · 25.7KB

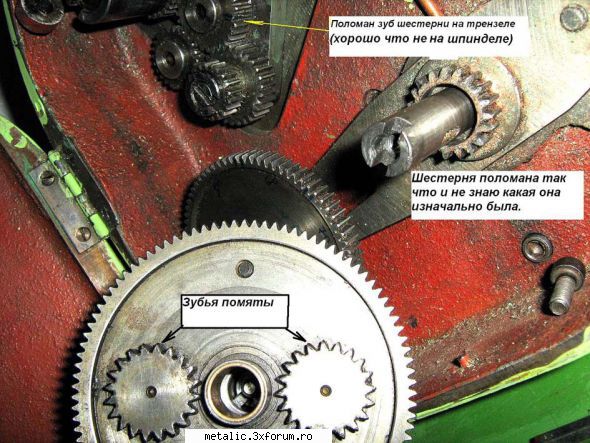

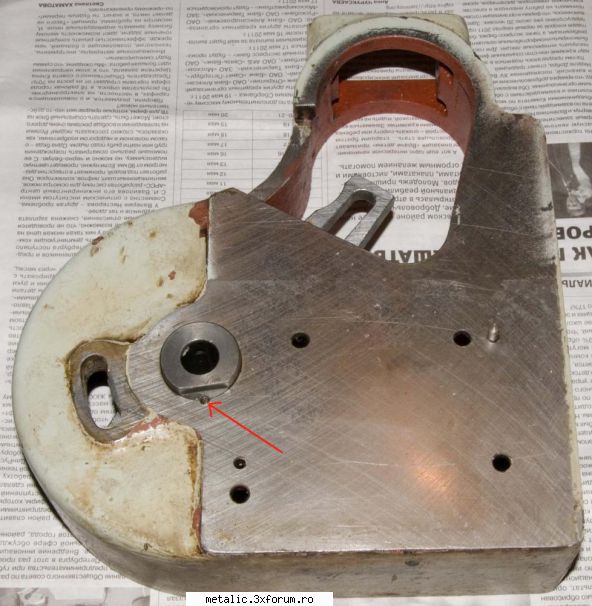

Roata 3 nu pare sa fie sustinuta decat de surubul 1. Bucsa axului din cutia reductorului este asigurata pe fata dinspre stung cu un stift filetat, insa imi imaginez ca mai este pana acolo si poate nici nu este necesara demontarea. Foto de la MN80A, sper sa nu fie mari diferente: http://www.fileshare.ro/e3172721342 http://www.fileshare.ro/e3172721343
Dupa ce se scoate surubul 1, ansamblul planetar iese cu totul afara. Daca tot e scos, se demonteaza, se curata de praf , vaselina etc si se unge cu ulei apoi se monteaza si se pune intr-o punga( sprea a fi ferit de praf) . Dupa cum se vede in fotografia postata de colegul PL500, cauia ii multumesc pentru ajutor, axul ramas gol prezinta un lacas de pana, care trtebuie confectionata pentru a monta pinionul Z65 pentru filete imperiale. Axul are tot 14 mm, cat are bucsa din setul de pinioane B/C. In grafica postata de colegul esu se vad , fix in dreptul sagetii 4 , capetele a doua suruburi, care cel mai probabil tin carcasa de papusa fixa. Piesa 4 , ce a mai ramas din ansamblul planetar, pur si simplu culiseaza, se sprijina pe ax intr-o bucsa sau doua de bronz , cel mai probabil trebuie ceva mai mult curaj. Si eu am avut problema asta la prima tentativa de demontare, nu am idee de ce.
_______________________________________ Tos MN80a full option
ok va multumesc , cred ca trebuie sa trag ceva mai zdravan de ansamblu planetar adica piesa 4 cu pinionul z 100 care probabil sau mai mult ca sigur are o pana care face ca scoaterea piesei 4 sa fie mai greoaie . V-am cerut ajutorul deoarece unde nu cunosc nu ma bag, si am trecut de faza cu invatarea prin descoperire (cunosc foarte bine consecintele) Dupa ce voi scoate blocul de sustinere al ansamblului planetar , in mod sigur pot modifica pozitia manetei schimbatoare de viteze astfel incat sa-mi permita accesul la rulmentul 6207, deoarece vad ca are numai 1 punct de sprijin . Va multumesc si categoric voi posta cateva poze . Cu stima IOAN
