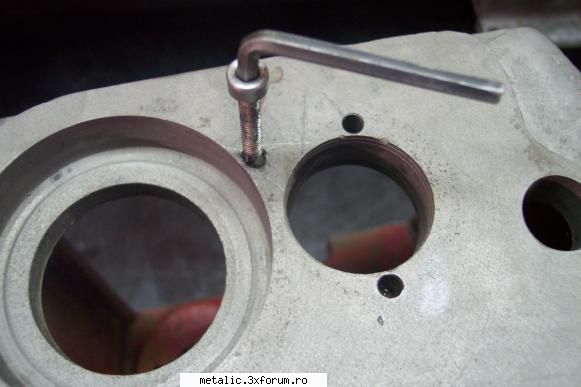

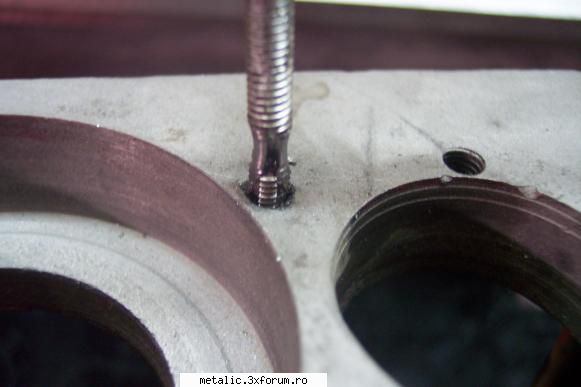

Nu am avut teava cu diametrul atat de mic si suficient de rezistenta mecanic asa ca am folosit un surub cu diametrul mai mic decat gaura la care am crestat capul in 3 facand un fel de trident. Cu putina grija am reusit sa conving capul de tarod sa iasa.
Reconditionare strung – poza de cnc-3000, in Strungul si SDV-uri ajutatoare · 23.7KB

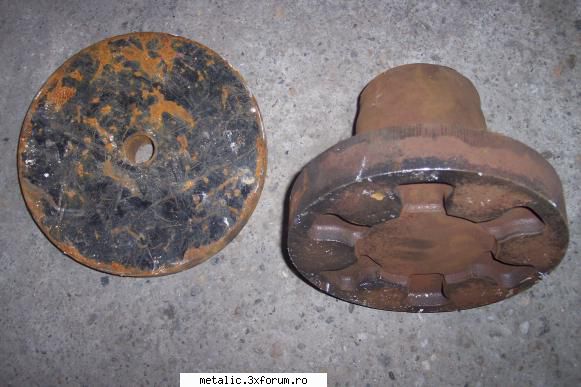

Si tot adun zestre pentru strung sa am ce sa strunjesc
Pentru platou pentru un universal de 100 sau 120 si pentru un platou de antrenare (piesa din fonta). Din cea de fonta (din butuc) o sa am suficient material sa fac si un platou pentru un universal de 100 si unul de 80. Materialele le-am gasit astazi la fier vechi, mai era acolo o gramada de discuri si bare de fonta (ramase de la turnare). Mai erau si cca 2mp de tabla de fier de 20mm grosime dar nu mai sunt bani din pacate
Reconditionare strung – poza de cnc-3000, in Strungul si SDV-uri ajutatoare · 43.1KB

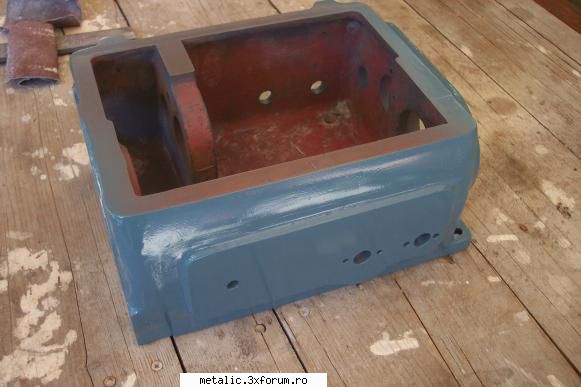

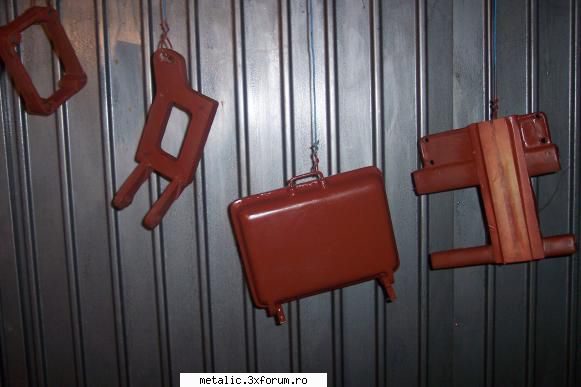

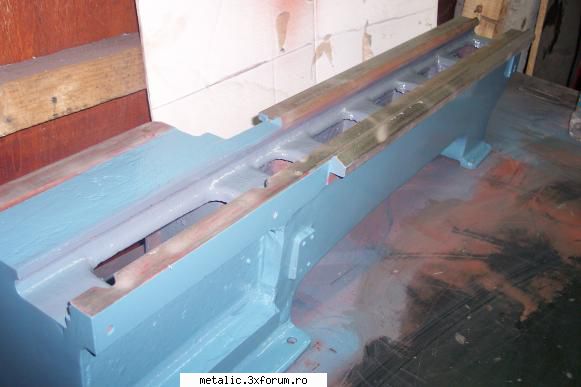

Din pacate o saptamana nu ma ating de strung, trebuie sa las vopseaua sa se usuce bine. Am dat o singura data cu pistolul dar am insistat si am depus stratul mai gros.

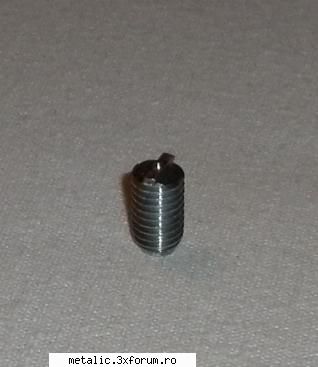

sunt curios cum ati marcat gaurile pentru suruburi . eu am retezat un surub i-am facut un varf micut si am folosit o freza disc ca sa tai longitudinal, de o parte si de alta a varfului , incat sa ramana o fasie de material , ca suport pentru insurubare cu o penseta. marcajul s-a facut pe hartie de mascare galbena, pentru zugravit.
Reconditionare strung – poza de sorin renato, in Strungul si SDV-uri ajutatoare · 15.5KB
_______________________________________ Tos MN80a full option
Cand am facut pentru prima data o flansa noua am adoptat aceeasi metoda ca Dvs., am luat un surub l-am ascutit si infiletat in universal si apoi am presat cu totul pe flansa. Insa dupa ce am realizat mai multe flanse si dupa ce m-am mai documentat pe net am ajuns la concluzia ca suruburile de prindere au rol doar de PRINDERE. Centrarea universalului pe flansa se face pe gulerul de centrare strunjit in flansa. Nu conteaza daca gaurile pentru surub au diametrul de 9 (sa zicem) in cazul in care suruburile de prindere sunt de 8. Deci nu trebuie sa fie perfect pe diametru si pe gaura. Cu acest lucru in minte, am luat o coala A4 si pusa pe spatele universalului am presat cu mana (murdara) lasand un contur perfect si a gaurilor de prindere. Am decupat cu foarfeca si am pus sablonul pe flansa centrat pe gulerul de centrare.
In lipsa unui cap divizor sau platou cu divizare merge si asa
Un pont "gratuit": la realizarea gulerului de centrare se lasa flansa sa se raceasca inainte de a face masuratoarea finala. Personal o strunjesc cu 0,2mm (aproximativ) mai mare decat gulerul universalului apoi scot flansa din strung si o bag in congelator cateva minute. Dupa ce se raceste bine incep sa strunjesc foarte fin si probez cu universalul daca intra. Universalul ar trebui sa intre fotat pe guler. Am tinut si universalul cateva minute bune intr-o galeata cu apa fierbinte inainte de montare pentru a se dilata putin si a se aseza cat mai bine pe flansa.
Divizarea "ochiometrica" iese cel mai bine, daca se trage la imprimanta o vedere frontala a flansei realizata in AutoCAD, avand gaurile cu centrele marcate. se decupeaza cercul interior, corespunzator gulerului calibrat si coroana ramasa se fixeaza intr-un mod oarecare pe zona corespunzatoare a flansei - spre exemplu cu 3...4 crampeie de banda adeziva. Se marcheaza cat mai precis cu un cherner bine ascutit, cele n centre. In cazul de fata n=3. Se dau gaurile de trecere cu un burghiu cu cel putin 0,5 mm mai mare decat dimensiunea suruburilor, daca se poate pe o masina de gaurit cu masa ortogonala de asezare. Daca nu se dispune de asa ceva, atunci se pot da gaurile si pe strung. In acest scop se centruiesc mai intai gaurile respectand cat mai exact punctul marcat cu chernerul. Daca gaurile se dau pe strung, atunci amborele (burghiul de centruit) se prinde cat mai centrat intre bacurile universalului. Se fixeaza papusa mobila intr-o pozitie convenabila si se reazema piesa de gaurit cu partea opusa marcajului de centru, pe suprafata frontala plana a pinolei, care este perpendiculara pe axa strungului. Se roteste apoi manivela papusii mobile, pana cand se realizeaza prima gaura de centruire. Se repeta procedeul de numarul necesar de ori. Se inlocuieste apoi amborele, cu un burghiu de Ø8,5 in acest caz. Se prinde intre bacurile universalului si se verifica sa fie bine centrat. Repetam manevra de la centruire, pana ce burghiul strapunge flansa. Inlocuim apoi burghiul de Ø8,5, cu un burghiu de Ø14 valabil pentru suruburile de M8, se prinde intre bacurile universalului si se verifica sa fie bine centrat. Repetam manevra de la centruire si de la gaurile de trecere (atentie la pozitionarea lamajelor pe fata corespunzatoare) dar impingem pinola numai pentru adancimea de patrundere a lamajului. Inlocuim in fine burghiul de Ø14, cu o freza cilindro-frontala de Ø14 si aplatisam fundul celor trei lamaje.
Apropos de constatarea ca masurarea cu micrometrul a cotei de centrare a flansei se face la rece. Ea este valabila in cazul oricaror cote ajustate.

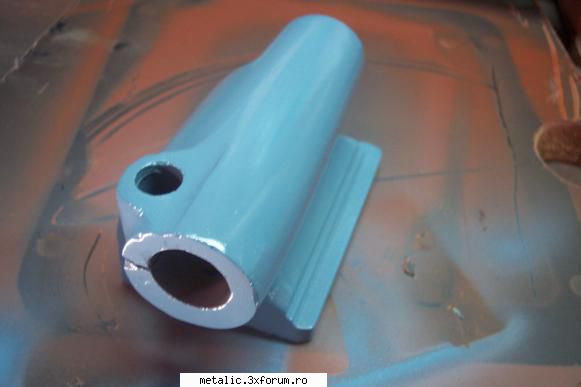

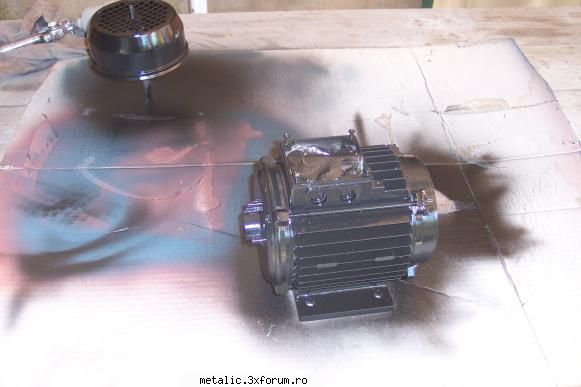

Am reusit sa-l vopsesc!!!
