Intr-adevar, e bine ca universalul sa fie fixat bine pe flansa, insa asta inseamna ca bacurile sa fie rectificate bine de tot fata de interiorul universalului. la strungul meu este joc radial cam 0,1mm intre gulerul flansei si universal. asta nu e nici o problema, dimpotriva, sunt multumit ca pot regla bataia universalului pana la 1 sutime mm, chiar mai putin, daca am timp. Acum ceva timp am scos la vanzare pe forum un universal Klopfer de 110mm. Nu am renuntat la el, am facut rost de o flansa de fonta, am facut gulerul, gaurit etc si am masurat o bataie de 5 sutimi pe bacurile normale, masurata la rece si la 150 rpm. ce am de facut e sa micsorej putin gulerul flansei si sa reglez corpul univ. pana la 1 sutime. cel putin asta ma multumeste pe mine, verific saptamanal sau de cate ori am dubii ca s-a intamplat ceva.
_______________________________________ Tos MN80a full option
Daca se cunoaste diametrul cercului pe care se afla cele 3 gauri echidistante al universalului, se pot marca pe flansa centrele viitoarelor gauri determinate cu ajutorul geometriei: latura triunghiului echilateral inscris in cerc este: l=3*R/sqrt 3 (sqrt 3 = radical din 3)
Exemplu pt. un cerc cu diametrul de 10cm: l = 3*5/1.732 = 8.66 cm - se traseaza pe flansa un cerc de acelasi diametru cu al gaurilor universalului (se poate folosi chiar strungul cu un creion fixat in portcutit) adica 10 cm; - se marcheaza un punct oriunde pe cerc; - se deschide un compas cu distanta intre varfuri de 8.66 cm; - se aseaza acul compasului in punctul marcat anterior si se traseaza doua arce pana cand se intersecteaza cercul in cele doua puncte ce reprezinta celelalte varfuri ale triunghiului echilateral inscris in cerc; - se probeaza verificand tot cu compasul distanta dintre cele doua puncte determinate; - daca este o.k. se puncteaza definitiv centrele gaurilor.
Eu ma gandeam ca dimensiunea exista in specificatia universalului. Doar cu universalul in mana se poate masura lungimea coardei si prin calcul (invers) se ajunge la diametrul cercului.
Se poate gasi pe net aceasta informatie daca stiti ce marca este universalul. Si pentru universale mici de 80-100 am vazut ca sunt cam standard aceste dimensiuni.

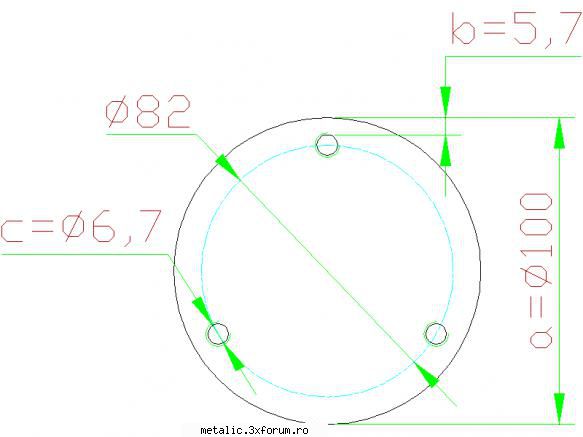

Diametrul de dispunere al 3 gauri echidistante, centrate pe un contur circular, se determina dupa schema din imagine. Diametrul cautat, va fi dat de formula: D=a-2b-c. Cu dimensiunile masurate ca in imagine, avem D=100-2x5,7-6,7=81,9. Se tine cont ca intotdeauna cota este o valoare rotunda in mm si deci rotunjim diametrul la valoarea de 82 mm. http://www.fileshare.ro/e28935565
Reconditionare strung – poza de ola_nicolas, in Strungul si SDV-uri ajutatoare · 22.5KB

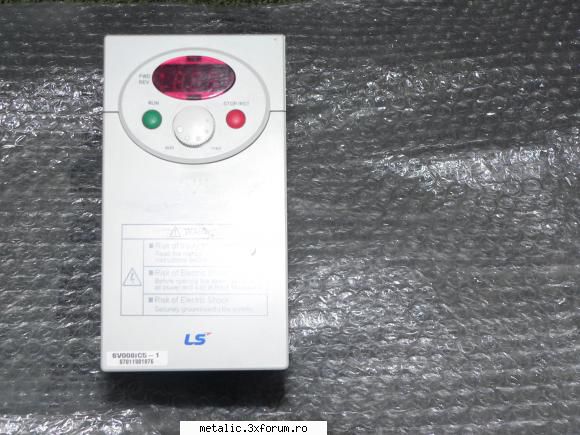

I-am facut cadou strungului un mic convertizor de frecventa Si asta pentru ca motorul ce l-am adaptat este unul de turatie ridicata (2700rot/min) si plus de asta vreau sa am posibilitatea de a da filete cu filiera, tarodul fara sa stau incordat ca pe butelie. Ramane sa descopar cum sa-l leg si cum sa-l programez pentru a beneficia de toate comenzile. Momentan i-am facut proba cu un mic polizor variind turatia din potentiometru.
L-am cumparat de pe okazii. Nu este nou, usor folosit dupa spusele vanzatorului la realizarea proiectului de licenta. Pretul a fost de 350ron. Din pacate cand l-am bagat in priza am vazut ca afisajul digital are o mica problema (la cifra din mijloc nu se mai aprinde o liniuta-digit cum sa-i spun) ceea ce face putin dificil interpretarea codurilor pe care le afiseaza. Vanzatorul si-a cerut scuze, a spus ca nu a stiut de aceasta problema si ultima oara cand l-a folosit totul era in regula. Tranzactia a decurs on-line si livrarea s-a facut din Timisoara prin curier fara sa pot inspecta marfa inainte de achizitionare. Acum este deja la mine, nu mai am ce sa fac. I-am facut o proba rapida (din lipsa de timp) dand comanda unui mic motor de polizor. Sunt placut impresionat de faptul ca functioneaza Turatia maxima este mult mai mare prin convertizor decat alimentat direct in priza (la 50Hz) si pot scade turatia pana la zero, deci functioneaza. O sa fac un topic separat pentru convertizor, am unele nelamuriri/necunoscute si as fi recunoscator oricarui ajutor.
Am zis ca o sa fac un topic separat pentru convertizor dar din lipsa de timp nu am reusit. Vad ca suntem mai multi detinatori ai aceluiasi tip de convertizor de frecventa, deci informatiile ar fi bun postate pentru toti.
Intre timp am reusit sa mai fac cate ceva la strung, si anume sa incep reconditionarea saniei portcutit. Am achizitionat din Dedeman o bucata de granit cu dimensiuni generoase (30l x 60L x 15h) care avea destinatia de BORDURA stradala. Stiu ca planeitatea poate sa nu fie perfecta si toate cele dar proband cu o bucata de otel patrat rectificat din aproape in aproape am descoperit ca este cat de cat plana. Suprafate pe care lucrez este si polishata si in lumina pare dreapta. Are cateva zgarieturi pe suprafata insa tinand cont ca nu lucrez la precizii de microni si in lipsa de altceva mai bun, merge si asa. Aceasta este bucata de granit in starea actuala:
Probat planeitatea saniei pe piatra in mai multe directii imi arata acelasi lucru si anume ca sania are o adancitura serioasa pe mijloc.
Am folosit la tusare o vopsea in ulei Prussian Blue cumparata din Hornbach. Am pus doua picaturi de ulei pentru a o dilua si am intins-o pe piatra cu o rola de cauciuc. Am folosit un strat mai gros la inceput pentru ca era necesara o razuire mai grosiera.
Cam asa arata suprafata la primele tusari:
Razuirea (scraping-ul) am facut-o cu un scraper cu placuta de carburi (WIDIA) cumparat din targ:
Dupa mai multe razuiri si tusari se vede un oarecare progres. Suprafata de contact se mareste si se uniformizeaza:
Dupa fiecare tusare am schimbat directia in care razuiam. Ruzuirea am facut-o in diagonala.
In continuare se vede cat de mare a fost adancitura pe suprafata de contact a saniei:
Si spre final, subtiind stratul de Blue de pe suprafata de control, incepe sa se vada un rezultat. Cateva puncte de contact "ca la carte":
Super lucrare.Succes pe mai departe. Chestia cu scraperul e super tare. Ma intreb daca o sticla de 15 mm ( de ex ) nu era mai dreapta decat respectiva bucata de granit.Nu stiu, nu dati cu pietre....
Nu da nimeni cu pietre... Sper Chestia cu sticla si cu suprafetele de control pentru planeitate s-a mai discutat si pe celalat forum. Sticla din ziua de azi este in majoritate geam "float" pentru ca ea se formeza in foaie pe o baie din metal topit. In principiu ar trebui sa fie plana insa pot interveni diferiti factori care sa strice aceasta planeitate. Pana la urma totul se bazeaza doar pe gravitate in acest proces de fabricatie a geamului. Pentru a obtine o suprafata de granit plana, aceasta se slefuieste progresiv cu mai multe pietre. In general operatia se face pe masini automate care cel mai probabil sunt executate profi si ar trebui sa scoata precizii bune. Cat de uzata este masina care a slefuit aceasta bordura, nu stiu. Insa la fel de "plana" poate fi si o placa de control din granit venita din China. Pe practicalmachinist este o intreaga discutie pe aceasta tema. Pana una alta ma folosesc de ea asa. Dupa cum am spus, nu am nevoie de precizie de microni la acest strung si fata de cum era, rezultatul nu poate fi decat o imbunatatire.
A venit vremea sa indrep si partea de jos a saniei. Din pacate aceasta zona este torsionata rau si am diferente de 0,7-0,8mm. Dupa trei ore de razuit si tot nu am reusit sa fac sa calce pe toata suprafata. Asa arata la inceput zona de contact:
Din pacate va trebui sa razui si coada de randunica pentru ca laturile nu sunt paralele. Trebuie sa fac rost de o bara rectificata cu diametru de 5-6mm pentru a putea face masuratori. Vestitul ax de la imprimantele matriciale ce diametru are? Are cineva pe acasa un ax in plus?
Cel putin, cu atatea solutii de trasare descrise, oricine va putea face o astfel de operatie.
