A venit vremea sa indrep si partea de jos a saniei. Din pacate aceasta zona este torsionata rau si am diferente de 0,7-0,8mm. Dupa trei ore de razuit si tot nu am reusit sa fac sa calce pe toata suprafata. Asa arata la inceput zona de contact:
Din pacate va trebui sa razui si coada de randunica pentru ca laturile nu sunt paralele. Trebuie sa fac rost de o bara rectificata cu diametru de 5-6mm pentru a putea face masuratori. Vestitul ax de la imprimantele matriciale ce diametru are? Are cineva pe acasa un ax in plus?
Incearca cu un ax de la un DVD sau CD de calculator.
Asa dupa cum scrie si pe frontispiciu, tipul este artist in gravura manuala. Probabil ca meseria de restaurator ghidaje, este conexa profesiei de baza si astfel isi face o buna reclama.
Am reusit sa atasez motorul trifazat de 750W pe strung. A trebuit sa confectionez o placa de metal in care am dat gauri filetate de 8 si 10 pentru prinderea motorului si respectiv prinderea pe suportul motor de pe strung.
Urmeaza sa atasez si un ventilator electric pe motor desi cred ca si paleta de ventilator originala ar fi suficienta. Turatie scazuta nu o sa folosesc decat foarte rar. Strungul are cutie de viteze cu roti dintate si schimbarea treptelor de viteza se face foarte usor dintr-un selector care are maneta de comanda pe partea frontala a strungului.
Am mai reusit sa razui si sania transversala incat sa am contact pe toata suprafata. Mai trebuie sa repet operatia la sania portcutit pentru ca si acolo sunt probleme. Incet, incet...

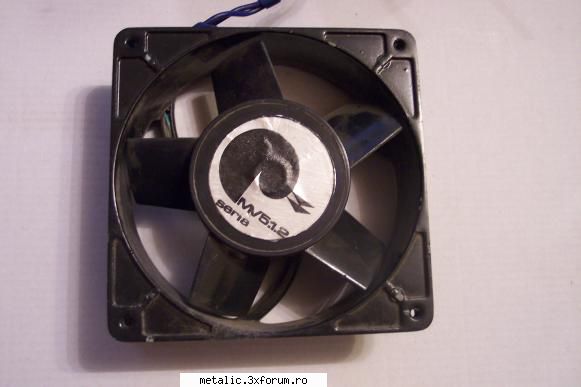

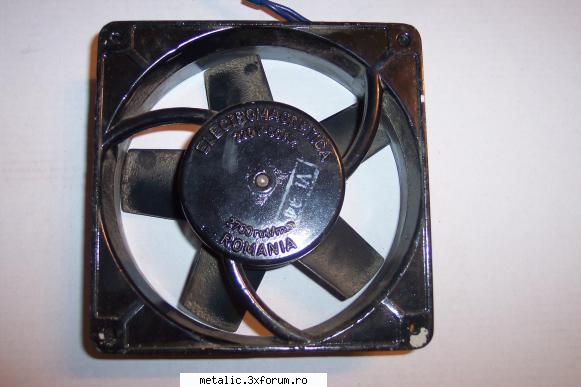

Am gasit si ventilatorul perfect pentru aceasta aplicatie. Desi mai aveam unul, astazi l-am gasit pe acesta la Remat cu 5ron si este absolut nou nout si in perfecta stare de functionare
Reconditionare strung – poza de cnc-3000, in Strungul si SDV-uri ajutatoare · 24KB
Nu-mi dau seama de dimensiuni....in tot cazul, asa trebuie montat incat aerul sa curga in lungul aripioarelor de racire ( toate, nu doar o parte).Ar trebui pus in asa pozitie incat axele motorului principal si cel al ventilatorului sa fie aproximativ cap in cap...asa intentionati?
Diametrul motorului este aproximativ egal cu cel al ventilatorului electric. Potrivirea este foarte buna. Prinderea ventilatorului se va face pe un coltar (90 grade) din tabla de fier de 1mm care se va prinde pe talpa motorului. In felul acesta cele doua axe (a paletei ventilatorului si a axului motor) vor corespunde ca si liniaritate. Ar mai fi si alte metode mai complicate de prelucrare a unui tub din tabla de 1mm, rotunjirea carcasei ventilatorului... s.a.m.d. dar ramane de vazut cum o sa-mi placa rezultatul
Parerea mea :faci rost de capac la motor si montezi ventilatorul pe capac inafara cu sensul de suflare spre interior in lumgul canalelor de racire ale motorului(atentie nu trebuie sa ai paleta de racire montata pe motor).Capacul de la pale are rol de laminare si dirijare a curentului de aer in lungul motorului si al canalelor de racire,daca pui ventilatorul sa sufle din spatele motorului fara capac o sa ai surpriza ca o cantitate de aer sa se disperseze neregulat si nu in lungul canalelor de racire si efectul sa fie scazut.
Este o idee buna sa folosesc un capac de motor dar din pacate nu am unul. In orice caz, am strunjit cate ceva si timp de o ora nu s-a incalzit deloc motorul chiar fara ventilator.
In continuare am trecut la suportul portcutit care l-a prima tusare a dezamagit total:
Insa dupa cateva ture de razuit:
Si:
La final l-am lasat asa:
Dupa ce am ajuns la acest rezultat, am folosit portcutitul ca suprafata de control pentru scaunul pe care se aseaza. Rezultatul a fost la fel de dezamagitor, doar doua puncte mici de contact:
Am aproape 1,90m si 85kg deci sunt destul de mare Nu este nici o jmecherie, daca strungul strunjeste frumos fara valuri si debiteaza fara probleme atunci nu este nevoie de tusare. Dar daca nu merge defel atunci merita incercata si metoda aceasta de reconditionare a suprafetelor. Nu are ce sa strice
Cea mai mare problema insa raman penele care sunt din tabla de bronz. Va trebui sa fac ceva sa le schimb cu niste pene din otel insa va trebui sa modific coada de randunica. Acum penele au o grosime de 2mm iar o pana din otel trebuie sa fie de cel putin 7mm. La sania transversala am pus patru suruburi de M3 care sa preseze pana in locas insa tabla respectiva (pana) nu are rigiditate suficienta. Teoretic am doar 4 puncte de contact intre cele doua suprafete (unde preseaza suruburile) ceea ce nu este suficient pentru a asigura o rigiditate maxima.
Si la mine penele sant reglate cu 4 suruburi de M4 pe care daca la slabesc creste jocul puternic,ma gandesc sa bag niste suvite de tabla de fier de aia decapata de conserva intre pene si corp(pe partea de presare a suruburilar) pana ajung la un joc minim si dupa aia reglaj din suruburi.
si daca dai mai multe gauri si le faci M3? vre-o 10?
As mai putea pune cel mult inca 3 suruburi. Insa pana respectiva tot nu ar asigura rigiditatea ansamblului decat in zona in care suruburile asigura presiunea necesara. Am sa mai verific sa vad daca 7 puncte de presiune asigura o suprafata suficienta de contact. Trebuie luat in considerare ca in momentul in care se misca la maxim sania transversala o sa mai ramana incalecata doar 1/2 din ea, deci doar jumatate din punctele de contact pe care le pot produce eu.
barosul a scris:
Si la mine penele sant reglate cu 4 suruburi de M4 pe care daca la slabesc creste jocul puternic,ma gandesc sa bag niste suvite de tabla de fier de aia decapata de conserva intre pene si corp(pe partea de presare a suruburilar) pana ajung la un joc minim si dupa aia reglaj din suruburi.
Nu am inteles de ce ar mai fi nevoie de adaosuri din tabla daca se poate regla din suruburi forta cu care apasa pana pe canal. Aveti penele tot din tablite de alama sau din otel? La SP80 penele erau sanatoase din otel si cu 3 suruburi de reglaj (parca). Dar erau suficiente pentru ca pana era rigida si asigura presiunea pe toata lungimea ei.
Nu am inteles de ce ar mai fi nevoie de adaosuri din tabla daca se poate regla din suruburi forta cu care apasa pana pe canal. Aveti penele tot din tablite de alama sau din otel? La SP80 penele erau sanatoase din otel si cu 3 suruburi de reglaj (parca). Dar erau suficiente pentru ca pana era rigida si asigura presiunea pe toata lungimea ei.
Pana este de alama sau de bronz ca este moale se poate stramba in mana si cand strang suruburile de reglare se cunoaste cum se deformeaza (cand o demontezi este un pic curba in zona de contact cu surubul),ma gandeam sa bag ceva adaus brut si cand simt ca a scazut jocul sa ma opresc urmand ca reglajul final sa-l reglez din suruburi.
:
